Вибір ефективних водяних конвекторів

Вибір ефективних водяних конвекторів

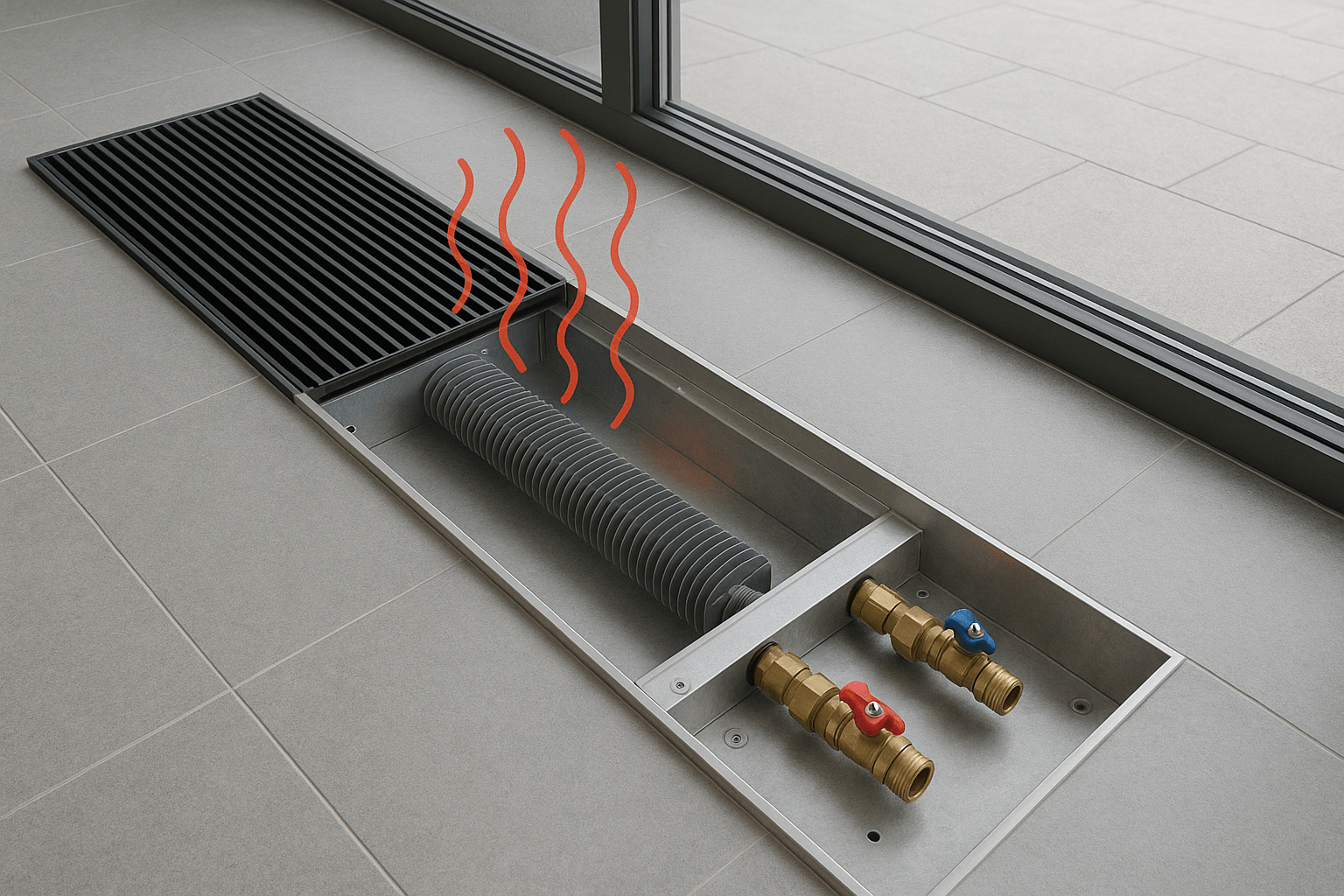

Водяний конвектор – опалювальний прилад, який нагріває повітря приміщення за рахунок циркуляції теплоносія трубчастим теплообмінником. Принцип роботи заснований на природній конвекції: холодне повітря надходить знизу, нагрівається від гарячих труб і піднімається нагору, створюючи постійну циркуляцію повітряних мас.

Основні елементи конструкції включають теплообмінник з мідних або сталевих труб з алюмінієвим ребра, захисний кожух і декоративні грати. Площа ребра в сучасних моделях становить 3-8 м² на 1 кВт теплової потужності, що забезпечує ефективний теплообмін при температурі теплоносія 70-90°C.

Переваги водяних конвекторів перед радіаторами полягають у компактних розмірах, швидкому прогріванні приміщення та можливості прихованого монтажу. Коефіцієнт корисної дії досягає 95-98%, а час виходу на робочий режим становить 3-5 хвилин проти 15-20 хвилин у чавунних радіаторів.

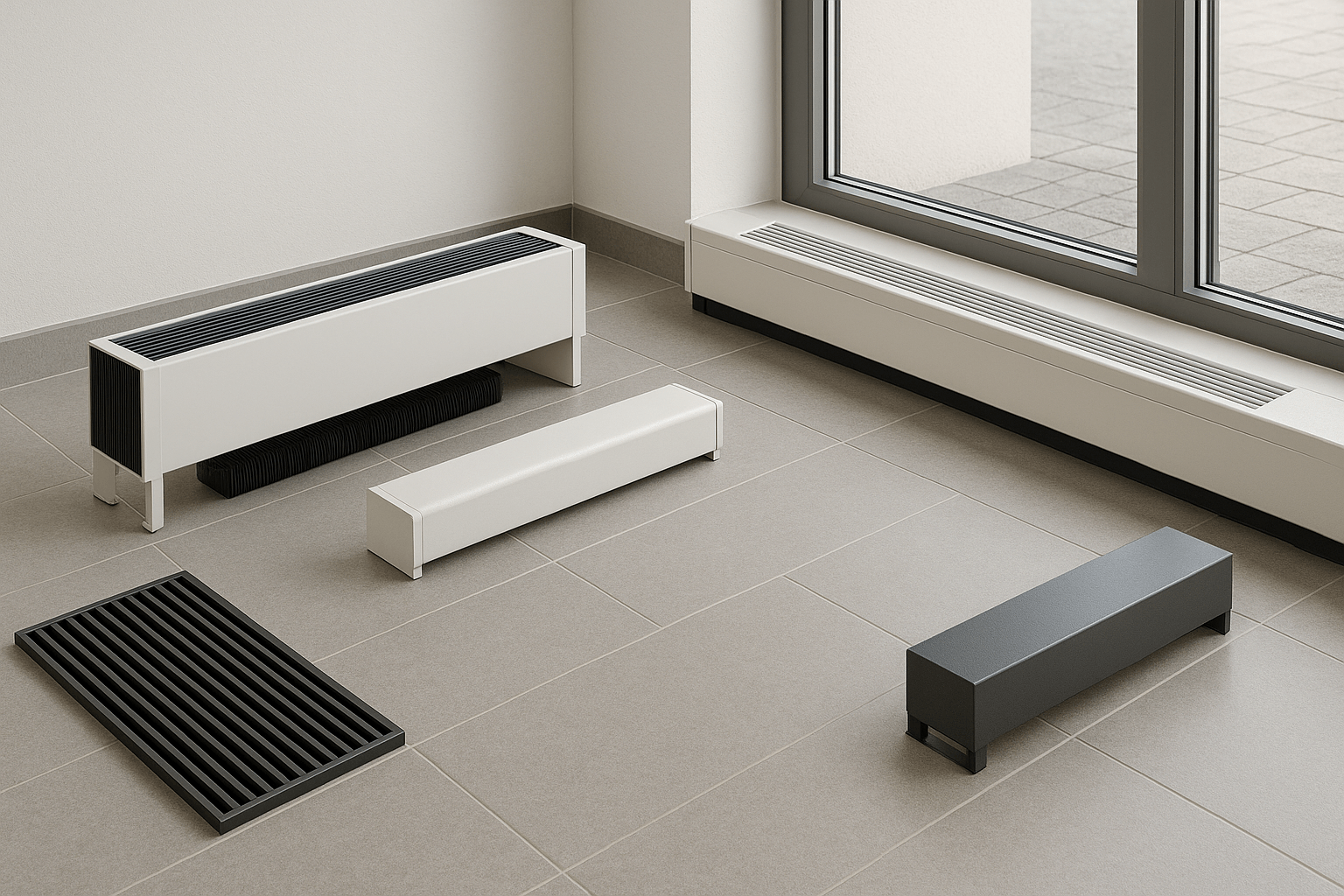

Типи водяних конвекторів за способом встановлення

Конвектори підлоги встановлюються на ніжках або кронштейнах біля стін. Їхня висота варіюється від 40 до 90 см, довжина – від 40 см до 3 метрів. Теплова потужність складає 0,5-6 кВт на один прилад. Підлогові моделі є оптимальними для приміщень з панорамними вікнами, де потрібно створити теплову завісу.

Настінні моделі кріпляться на стіну на висоті 15-30 см від підлоги. Їхня товщина не перевищує 10-15 см, що економить простір. Потужність настінних конвекторів становить 0,3-3 кВт. Вони підходять для стандартних кімнат, де важливою є економія корисної площі.

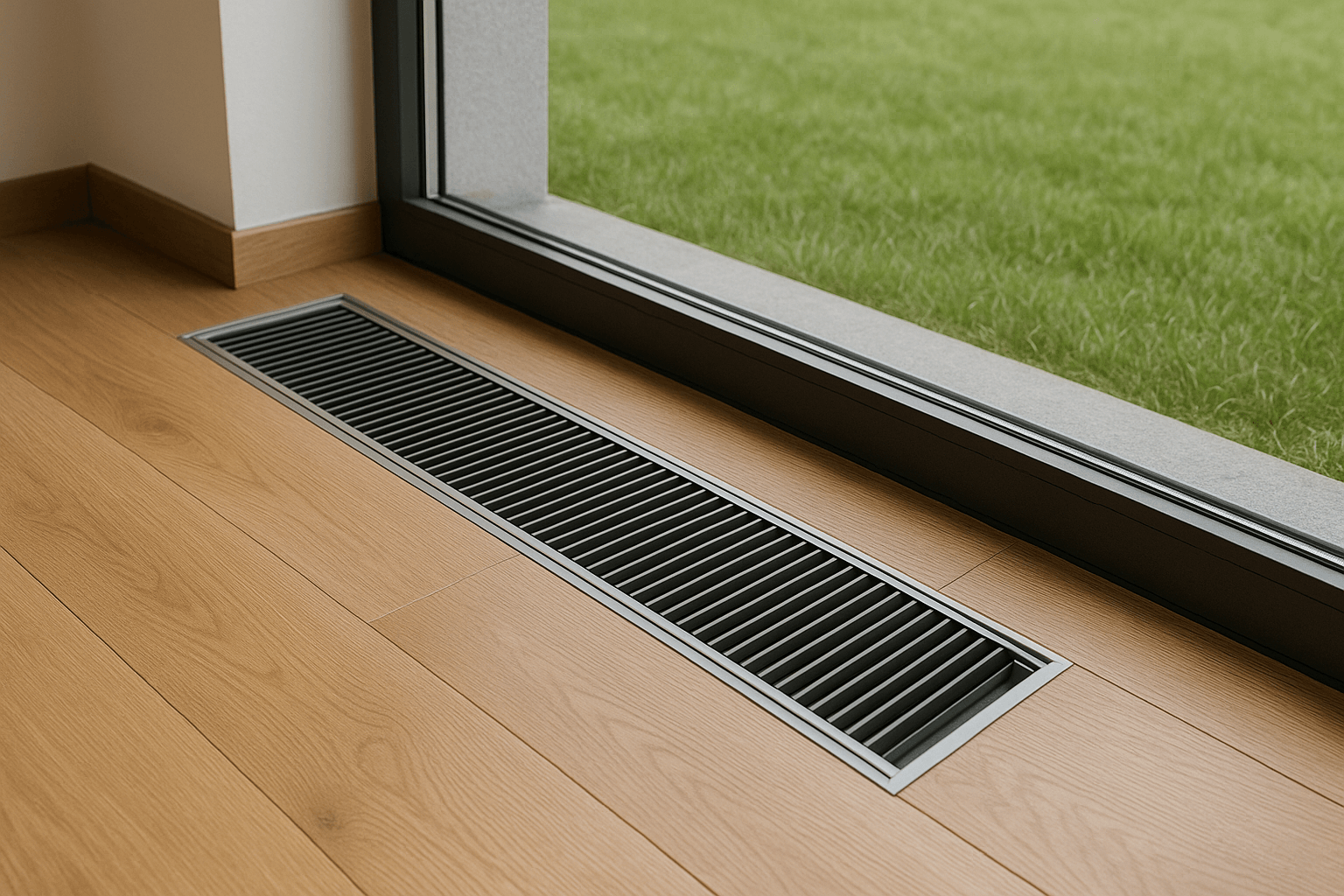

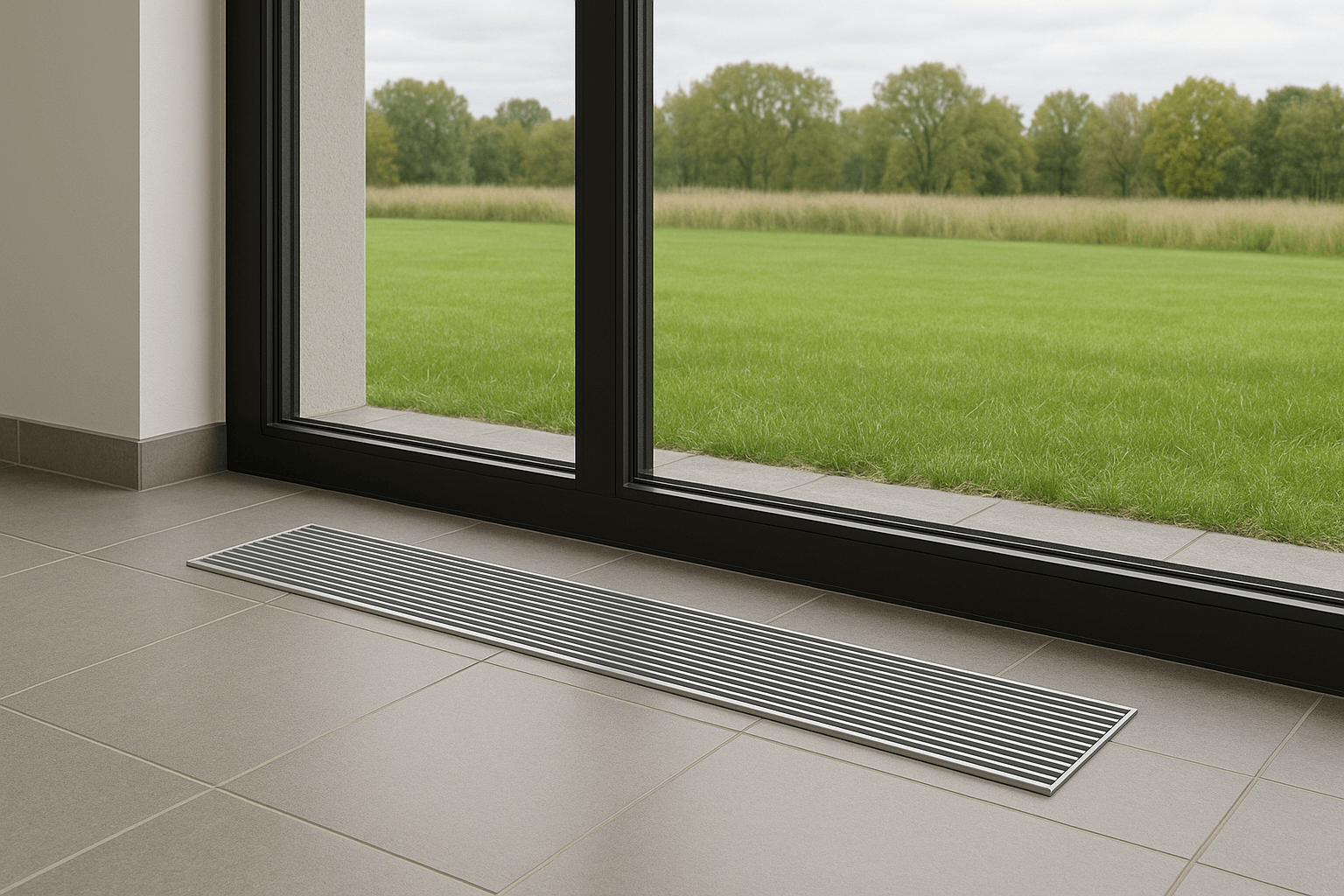

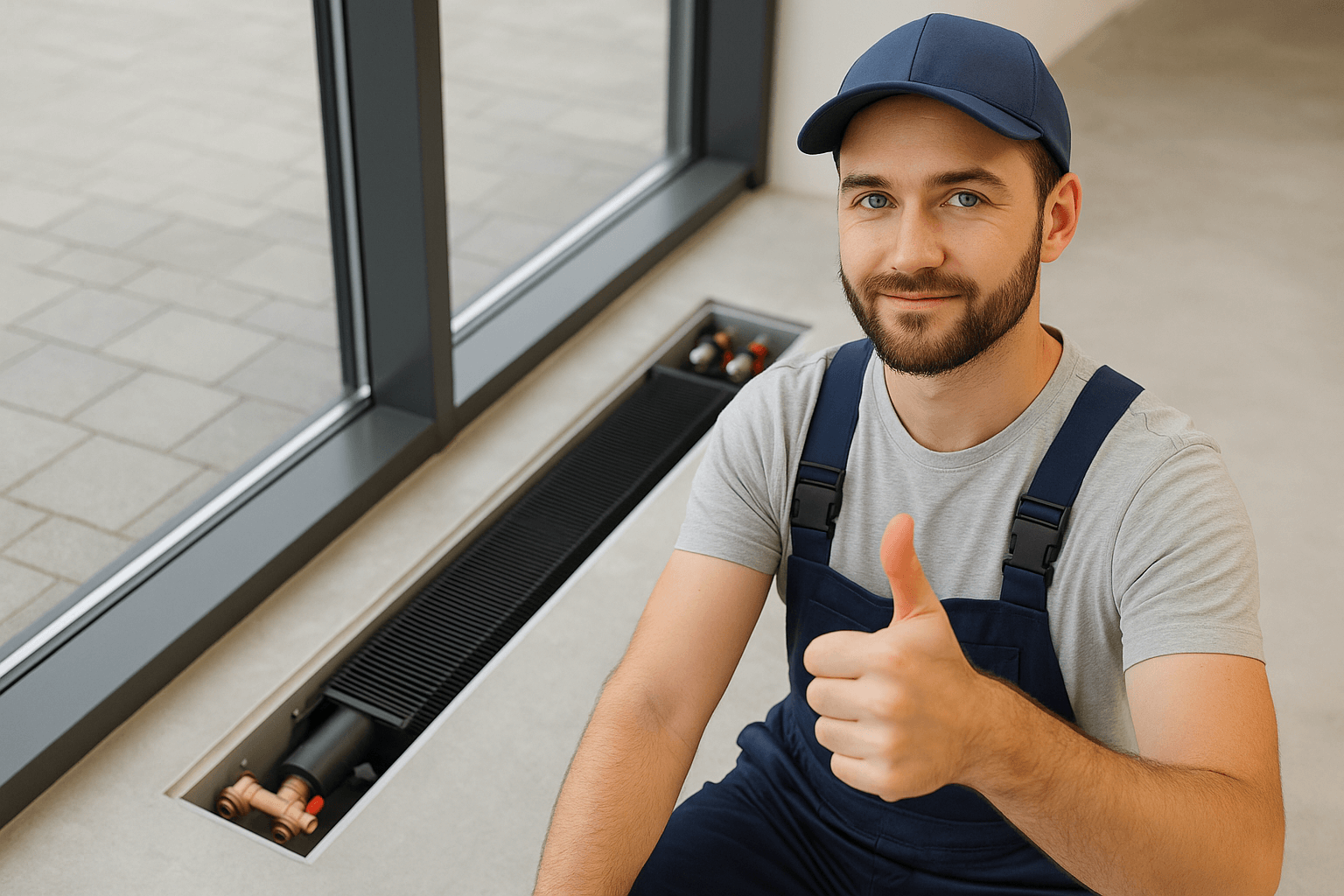

Далі варто розглянути конвектори, що вбудовуються, які монтуються в підлогу або підвіконня. Їхня висота складає всього 7-20 см, але потрібна ніша глибиною 25-40 см. Теплова потужність досягає 1-4 кВт завдяки примусовій конвекції з вентилятором. Вбудовувані моделі непомітні в інтер'єрі та ефективно обігрівають приміщення з великими заскленими поверхнями.

Плінтусні конвектори є низькими приладами висотою 20-25 см, що встановлюються вздовж стін. Їхня потужність становить 150-400 Вт на погонний метр. Такі конвектори створюють рівномірний обігрів по периметру приміщення та підходять для будинків з нестандартним плануванням.

Технічні характеристики для правильного вибору

• Теплова потужність – основний параметр вибору, що розраховується виходячи із втрат тепла приміщення. Для стандартних кімнат з висотою стелі 2,7 м потрібно 100-120 Вт на 1 м² площі. За поганої теплоізоляції розрахункову потужність збільшують на 20-30%. Конвектори випускаються із потужністю від 0,3 до 6 кВт.
• Робочий тиск системи опалення визначає вибір конвектора за міцністю. Стандартні моделі розраховані на тиск 10-16 бар, що підходить більшості автономних систем. Для централізованого опалення потрібні прилади з робочим тиском 20-25 бар.
• Після визначення потужності важливо врахувати розміри та габарити. Довжина конвектора впливає на рівномірність обігріву: для вікна шириною 150 см оптимальний пристрій довжиною 120-140 см. Висота вибирається виходячи з доступного простору під вікном або біля стіни.
• Матеріали виготовлення впливають на ефективність та довговічність. Мідні труби теплообмінника забезпечують кращу теплопередачу та корозійну стійкість, але коштують дорожче за сталеві. Алюмінієве ребра збільшує площу теплообміну в 8-12 разів у порівнянні з гладкими трубами. Товщина ребер становить 0,3-0,5 мм, відстань між ними – 2-4 мм.

Що потрібно купити для підлогових конвекторів

Основний блок конвектора включає теплообмінник з корпусом та регульовані опорні ніжки. Стандартні розміри: висота 45-65 см, глибина 9-18 см, довжина від 40 см до 2 метрів. Вага становить 8-25 кг, залежно від розміру. У комплект входять заглушки, прокладки та інструкція з монтажу.

Комплект кріплень є обов'язковим для настінного варіанта установки. Кронштейни витримують навантаження до 50 кг та кріпляться до стіни дюбелями діаметром 8-10 мм. Відстань між кронштейнами складає 50-70 см, залежно від довжини конвектора.

Потім буде потрібно терморегулююча арматура для керування температурою. Термостатичний клапан встановлюється на трубу, що подає, і автоматично регулює витрату теплоносія. Діапазон регулювання становить 6-28 ° C з точністю ± 1 ° C. Клапани випускаються з різьбленням G½" або G¾".

Для підключення до системи опалення необхідні труби, що підводять, і фітинги. Використовуються мідні труби діаметром 15-22 мм або металопластикові 16-20 мм. Комплект фітингів включає кутові з'єднувачі, муфти та накидні гайки. Для герметизації різьбових з'єднань застосовується льняна підмотка з пастою або ФУМ-стрічка.

Комплектуючі для настінних конвекторів

1. Корпус настінного конвектора включає теплообмінник, захисний кожух та монтажні кронштейни. Стандартна висота становить 40-60 см, товщина 8-12 см. Кронштейни розраховані на навантаження до 35 кг та мають регулювання по вертикалі в межах 2-3 см для точного вирівнювання.
2. Настінні кріплення складаються з опорних планок та дюбелів. Для бетонних стінок використовуються дюбелі 10×80 мм, для цегляних – 8×60 мм. Відстань між точками кріплення становить 60-80 см. У комплект входять прокладки для компенсації нерівностей стіни та забезпечення горизонтального положення конвектора.
3. Наступним обов'язковим елементом є декоративні ґрати та панелі. Ґрати виготовляються з алюмінію або сталі з порошковим покриттям. Площа живого перерізу становить 45-60% від загальної площі ґрат для забезпечення вільної циркуляції повітря. Панелі доступні у різних кольорах за каталогом RAL.
4. Для керування температурою встановлюються термостатичні клапани з різьбленням G½". Діапазон регулювання 8-28°C, гістерезис не більше 1°C. Клапани комплектуються термостатичними головками з рідинним або восковим датчиком. Час спрацьовування становить 8-12 хвилин при зміні температури на 1°C.

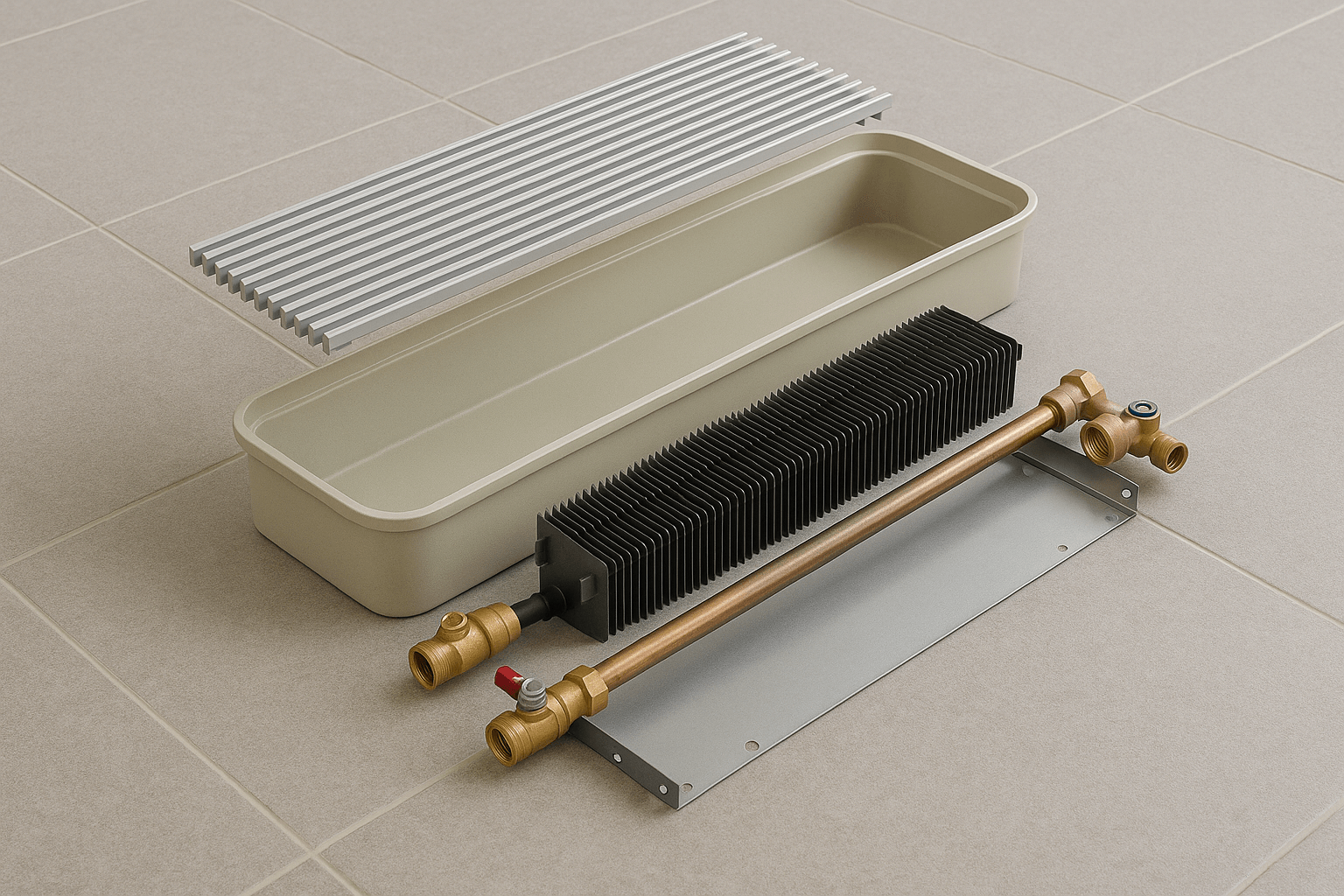

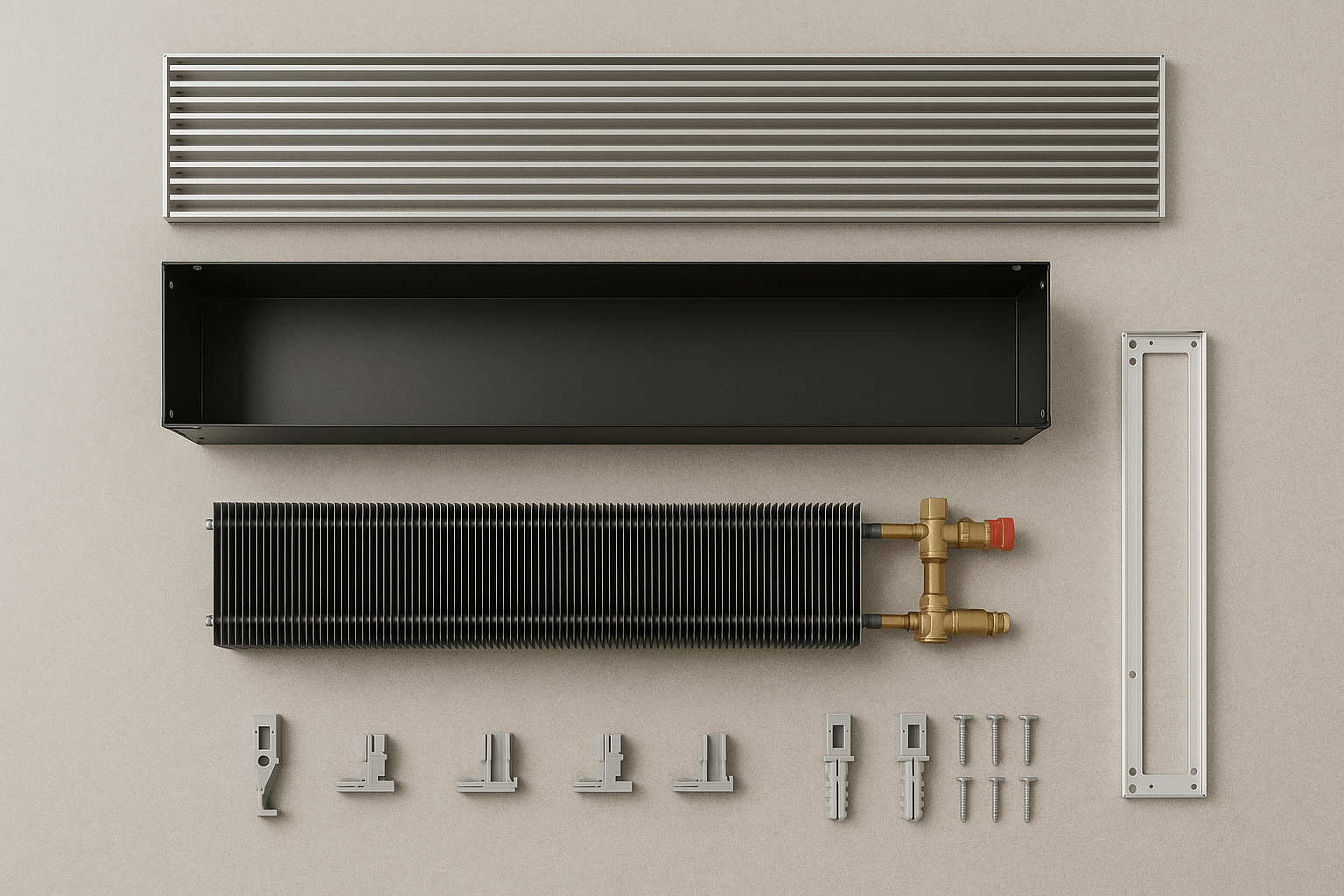

Устаткування для конвекторів, що вбудовуються

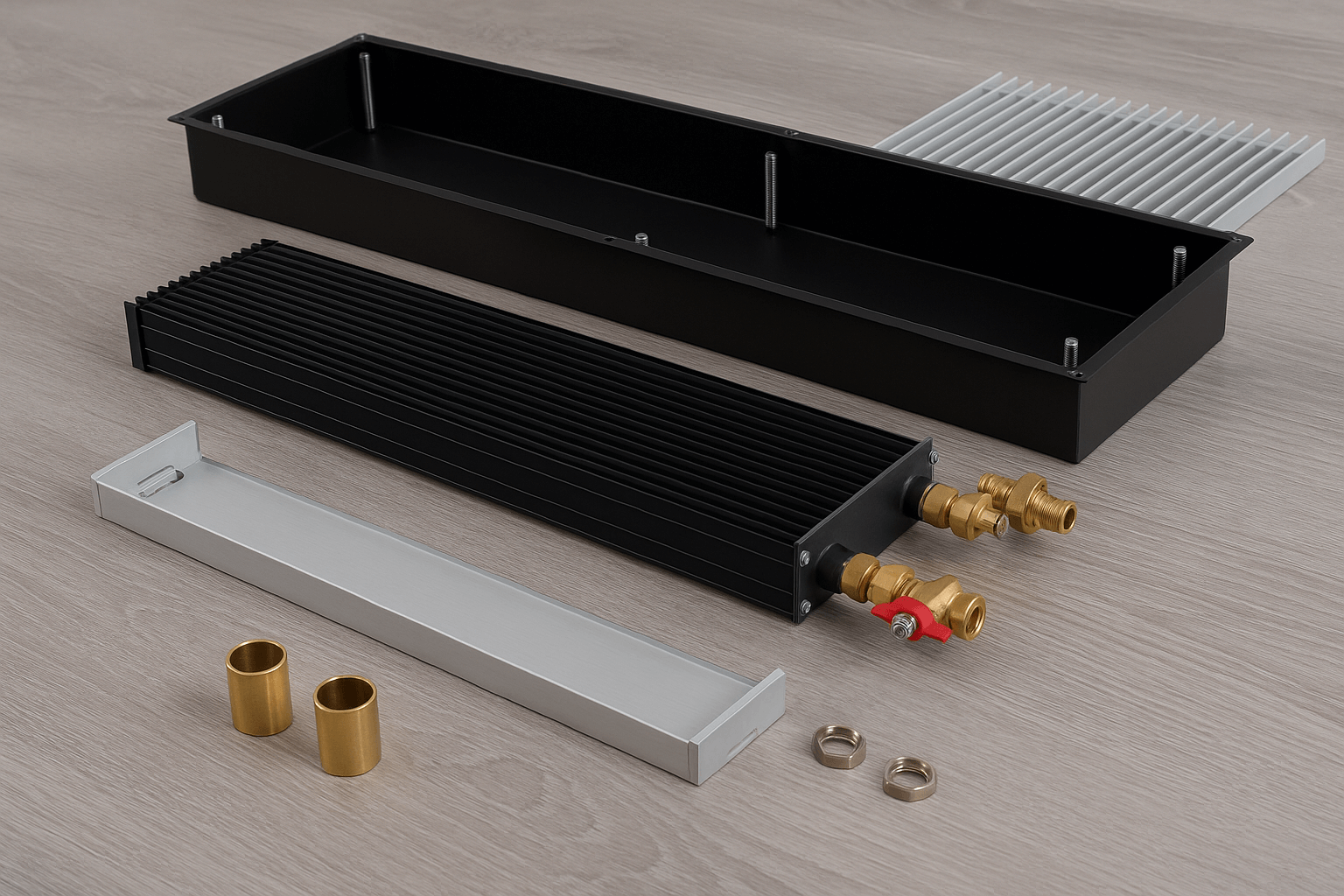

Теплообмінний блок для прихованого монтажу має висоту 7-15 см і вимагає ніші завглибшки 20-35 см. Потужність варіюється від 0,8 до 4 кВт залежно від довжини секції. Блоки оснащуються патрубками для підключення з різьбленням G " і системою зливу конденсату.

Захисні короби та гільзи забезпечують ізоляцію від будівельних конструкцій. Короби виготовляються з оцинкованої сталі завтовшки 1,5-2 мм і мають теплоізоляцію зі спіненого поліетилену завтовшки 10-15 мм. Гільзи для труб запобігають місткам холоду і компенсують температурні розширення.

Далі важливо підібрати декоративні решітки для підлоги. Вони виготовляються з анодованого алюмінію, нержавіючої сталі чи дерева. Несуча здатність становить 150-300 кг/м² залежно від конструкції. Грати мають знімні секції для доступу до теплообмінника під час обслуговування.
Системи примусової конвекції включають вентилятори потужністю 15-45 Вт. Вони збільшують тепловіддачу на 40-60% за тієї ж температури теплоносія. Вентилятори працюють від мережі 220В та керуються термостатом або виносним пультом. Рівень шуму вбирається у 25-35 дБ.

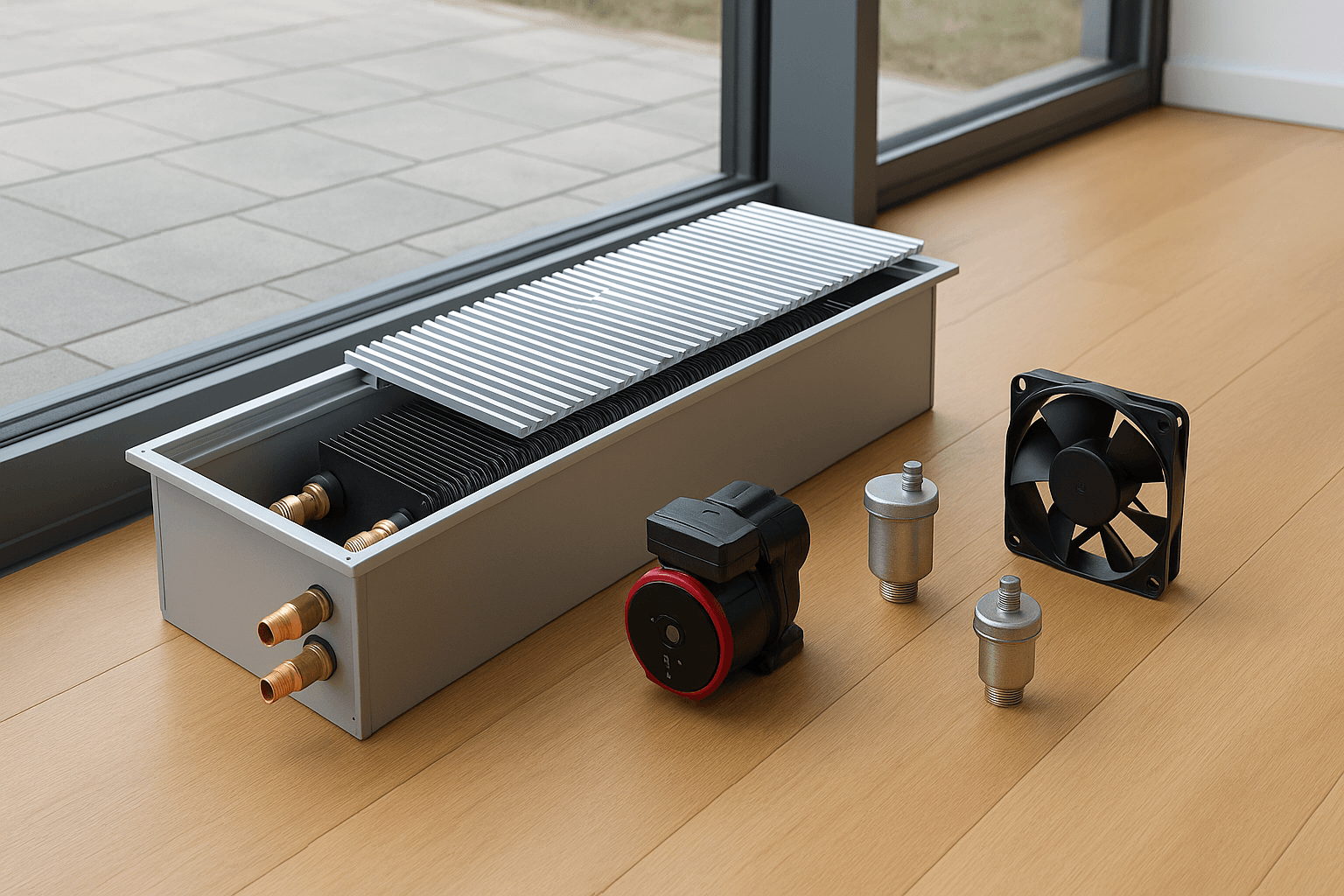

Додаткове обладнання та аксесуари

Циркуляційні насоси збільшують ефективність системи опалення з конвекторами. Для контурів до 100 м достатньо насоса з напором 4-6 м та продуктивністю 1-2 м³/год. Потужність електродвигуна складає 25-60 Вт. Насоси оснащуються частотним регулюванням для економії електроенергії.

Автоматичні відвідники повітря встановлюються у верхніх точках системи. Робочий тиск 10 бар, температура до 110°C. Пропускна спроможність становить 80-150 л/год при тиску 1 бар. Корпус виготовляється із латуні з нікелевим покриттям.

Також потрібні розширювальні баки об'ємом 8-25 літрів для закритих систем опалення. Попереднє тиск азоту становить 1,5 бар. Групи безпеки включають запобіжний клапан на 3 бар, манометр і автоматичний відвідник повітря в єдиному блоці.

Системи автоматичного управління складаються з кімнатних термостатів та виконавчих механізмів. Термостат підтримують температуру з точністю ±0,5°C. Сервоприводи мають зусилля 120-200 Н та час ходу 120-240 секунд. Живлення від мережі 220 або 24В через трансформатор.

Розрахунок кількості та потужності конвекторів

Методика розрахунку теплових втрат враховує площу приміщення, висоту стель та теплоізоляцію. Базова формула: Q = S × h × ΔT × k, де S – площа, h – висота, ΔT – різниця температур, k – коефіцієнт теплопередачі. Для цегляних стін k = 1,0-1,5 Вт/м3°C, для панельних будинків k = 1,5-2,0 Вт/м3°C.

Добір потужності враховує кліматичні умови. Для середньої лінії України розрахункова зовнішня температура становить -22°C. При температурі в приміщенні +20°C та висоті стель 2,7 м потрібно 110-140 Вт на м² для добре утеплених будівель та 150-180 Вт на м² для старих будівель.

Надалі визначається кількість пристроїв для рівномірного обігріву. Один конвектор ефективно обігріває площу до 25-30 м ². Для великих приміщень встановлюються кілька приладів із рівномірним розподілом потужності. Відстань між конвекторами має перевищувати 6-8 метрів.
Особливості розрахунку різних типів приміщень включають додаткові коефіцієнти. Для кутових кімнат потужність зростає на 20%, для приміщень з панорамними вікнами – на 30-40%. У ванних кімнатах і кухнях додається додаткова вентиляція, що збільшує втрати тепла на 15-25%.

Критерії вибору виробника та якості

Гарантійні зобов'язання якісних конвекторів становлять 5-10 років на теплообмінник та 2-3 роки на автоматику. Сертифікація за стандартами ЄС підтверджує відповідність вимогам безпеки та енергоефективності. Обов'язковою є наявність сертифікатів ISO 9001 та протоколів випробувань.

Доступність запасних частин та сервісу визначає зручність експлуатації. Провідні виробники гарантують постачання запчастин протягом 10-15 років після зняття моделі з виробництва. Наявність авторизованих сервісних центрів у містах забезпечує швидке усунення несправностей.
Крім цього важлива енергоефективність та економічність. Сучасні конвектори мають клас енергоефективності A чи A+. Низькотемпературні моделі працюють при температурі теплоносія 45-65°C, що на 15-25% економічніше високотемпературних систем. Інерційність не перевищує 5-8 хвилин.

Співвідношення ціна-якість-надійність визначається репутацією виробника та відгуками користувачів. Європейські бренди коштують на 30-50% дорожче, але забезпечують термін служби 20-25 років. Азіатські аналоги служать 10-15 років за ціни на 40-60% нижче.

Практичні рекомендації щодо купівлі

Вибір водяних конвекторів рекомендується проводити у спеціалізованих магазинах із консультацією інженерів. Онлайн-покупки можливі за точного знання технічних вимог. Важливо перевірити комплектність, наявність інструкції українською та гарантійного талона.

При покупці слід звернути увагу на кілька ключових моментів. Перевірте цілісність упаковки та відсутність механічних пошкоджень. Переконайтеся, що потужність та розміри відповідають технічним завданням. Уточніть наявність всіх комплектуючих відповідно до специфікації.

Типові помилки при виборі включають неправильний розрахунок потужності, невідповідність габаритів та неврахування особливостей монтажу. Недостатня потужність призводить до некомфортної температури, надлишкова – до перевитрати енергії. Неточні розміри можуть унеможливити монтаж у заплановане місце.

Планування бюджету має включати вартість конвекторів, комплектуючих, монтажних робіт та пусконалагодження. Конвектори становлять 60-70% загальних витрат, комплектуючі – 15-20%, роботи – 15-20%. Для квартири 70 м² середній бюджет становить 25 000-45 000 гривень залежно від обраного обладнання.
