Выбор эффективных водяных конвекторов

Выбор эффективных водяных конвекторов

Водяной конвектор – отопительный прибор, который нагревает воздух помещения за счет циркуляции теплоносителя по трубчатому теплообменнику. Принцип работы основан на естественной конвекции: холодный воздух поступает снизу, нагревается от горячих труб и поднимается вверх, создавая постоянную циркуляцию воздушных масс.

Основные элементы конструкции включают теплообменник из медных или стальных труб с алюминиевым оребрением, защитный кожух и декоративную решетку. Площадь оребрения в современных моделях составляет 3-8 м² на 1 кВт тепловой мощности, что обеспечивает эффективный теплообмен при температуре теплоносителя 70-90°C.

Преимущества водяных конвекторов перед радиаторами заключаются в компактных размерах, быстром прогреве помещения и возможности скрытого монтажа. Коэффициент полезного действия достигает 95-98%, а время выхода на рабочий режим составляет 3-5 минут против 15-20 минут у чугунных радиаторов.

Типы водяных конвекторов по способу установки

Напольные конвекторы устанавливаются на ножках или кронштейнах у стен. Их высота варьируется от 40 до 90 см, длина – от 40 см до 3 метров. Тепловая мощность составляет 0,5-6 кВт на один прибор. Напольные модели оптимальны для помещений с панорамными окнами, где требуется создать тепловую завесу.

Настенные модели крепятся на стену на высоте 15-30 см от пола. Их толщина не превышает 10-15 см, что экономит пространство. Мощность настенных конвекторов составляет 0,3-3 кВт. Они подходят для стандартных комнат, где важна экономия полезной площади.

Далее стоит рассмотреть встраиваемые конвекторы, которые монтируются в пол или подоконник. Их высота составляет всего 7-20 см, но требуется ниша глубиной 25-40 см. Тепловая мощность достигает 1-4 кВт благодаря принудительной конвекции с вентилятором. Встраиваемые модели незаметны в интерьере и эффективно обогревают помещения с большими остекленными поверхностями.

Плинтусные конвекторы представляют собой низкие приборы высотой 20-25 см, устанавливаемые вдоль стен. Их мощность составляет 150-400 Вт на погонный метр. Такие конвекторы создают равномерный обогрев по периметру помещения и подходят для домов с нестандартной планировкой.

Технические характеристики для правильного выбора

• Тепловая мощность – основной параметр выбора, рассчитывается исходя из потерь тепла помещения. Для стандартных комнат с высотой потолков 2,7 м требуется 100-120 Вт на 1 м² площади. При плохой теплоизоляции расчетную мощность увеличивают на 20-30%. Конвекторы выпускаются с мощностью от 0,3 до 6 кВт.
• Рабочее давление системы отопления определяет выбор конвектора по прочности. Стандартные модели рассчитаны на давление 10-16 бар, что подходит для большинства автономных систем. Для централизованного отопления требуются приборы с рабочим давлением 20-25 бар.
• После определения мощности важно учесть размеры и габариты. Длина конвектора влияет на равномерность обогрева: для окна шириной 150 см оптимален прибор длиной 120-140 см. Высота выбирается исходя из доступного пространства под окном или возле стены.
• Материалы изготовления влияют на эффективность и долговечность. Медные трубы теплообменника обеспечивают лучшую теплопередачу и коррозионную стойкость, но стоят дороже стальных. Алюминиевое оребрение увеличивает площадь теплообмена в 8-12 раз по сравнению с гладкими трубами. Толщина ребер составляет 0,3-0,5 мм, расстояние между ними – 2-4 мм.

Что нужно купить для напольных конвекторов

Основной блок конвектора включает теплообменник с корпусом и регулируемые опорные ножки. Стандартные размеры: высота 45-65 см, глубина 9-18 см, длина от 40 см до 2 метров. Вес составляет 8-25 кг в зависимости от размера. В комплект входят заглушки, прокладки и инструкция по монтажу.

Комплект креплений обязателен для настенного варианта установки. Кронштейны выдерживают нагрузку до 50 кг и крепятся к стене дюбелями диаметром 8-10 мм. Расстояние между кронштейнами составляет 50-70 см в зависимости от длины конвектора.

Затем потребуется терморегулирующая арматура для управления температурой. Термостатический клапан устанавливается на подающую трубу и автоматически регулирует расход теплоносителя. Диапазон регулировки составляет 6-28°C с точностью ±1°C. Клапаны выпускаются с резьбой G½" или G¾".

Для подключения к системе отопления необходимы подводящие трубы и фитинги. Используются медные трубы диаметром 15-22 мм или металлопластиковые 16-20 мм. Комплект фитингов включает угловые соединители, муфты и накидные гайки. Для герметизации резьбовых соединений применяется льняная подмотка с пастой или ФУМ-лента.

Комплектующие для настенных конвекторов

1. Корпус настенного конвектора включает теплообменник, защитный кожух и монтажные кронштейны. Стандартная высота составляет 40-60 см, толщина 8-12 см. Кронштейны рассчитаны на нагрузку до 35 кг и имеют регулировку по вертикали в пределах 2-3 см для точного выравнивания.
2. Настенные крепления состоят из опорных планок и дюбелей. Для бетонных стен используются дюбели 10×80 мм, для кирпичных – 8×60 мм. Расстояние между точками крепления составляет 60-80 см. В комплект входят прокладки для компенсации неровностей стены и обеспечения горизонтального положения конвектора.
3. Следующим обязательным элементом являются декоративные решетки и панели. Решетки изготавливаются из алюминия или стали с порошковым покрытием. Площадь живого сечения составляет 45-60% от общей площади решетки для обеспечения свободной циркуляции воздуха. Панели доступны в различных цветах по каталогу RAL.
4. Для управления температурой устанавливаются термостатические клапаны с резьбой G½". Диапазон регулировки 8-28°C, гистерезис не более 1°C. Клапаны комплектуются термостатическими головками с жидкостным или восковым датчиком. Время срабатывания составляет 8-12 минут при изменении температуры на 1°C.

Оборудование для встраиваемых конвекторов

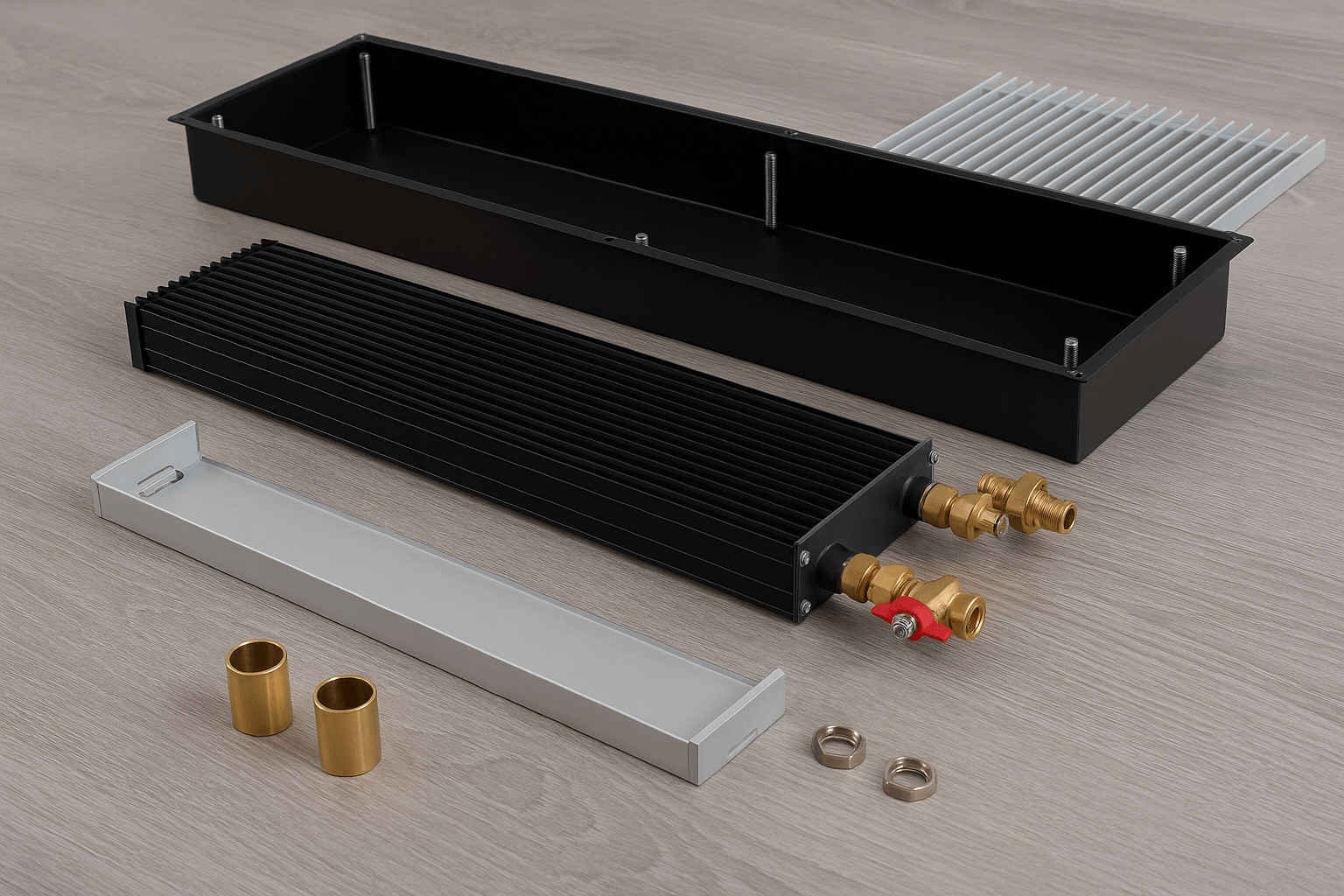

Теплообменный блок для скрытого монтажа имеет высоту 7-15 см и требует ниши глубиной 20-35 см. Мощность варьируется от 0,8 до 4 кВт в зависимости от длины секции. Блоки оснащаются патрубками для подключения с резьбой G¾" и системой слива конденсата.

Защитные короба и гильзы обеспечивают изоляцию от строительных конструкций. Короба изготавливаются из оцинкованной стали толщиной 1,5-2 мм и имеют теплоизоляцию из вспененного полиэтилена толщиной 10-15 мм. Гильзы для труб предотвращают мостики холода и компенсируют температурные расширения.

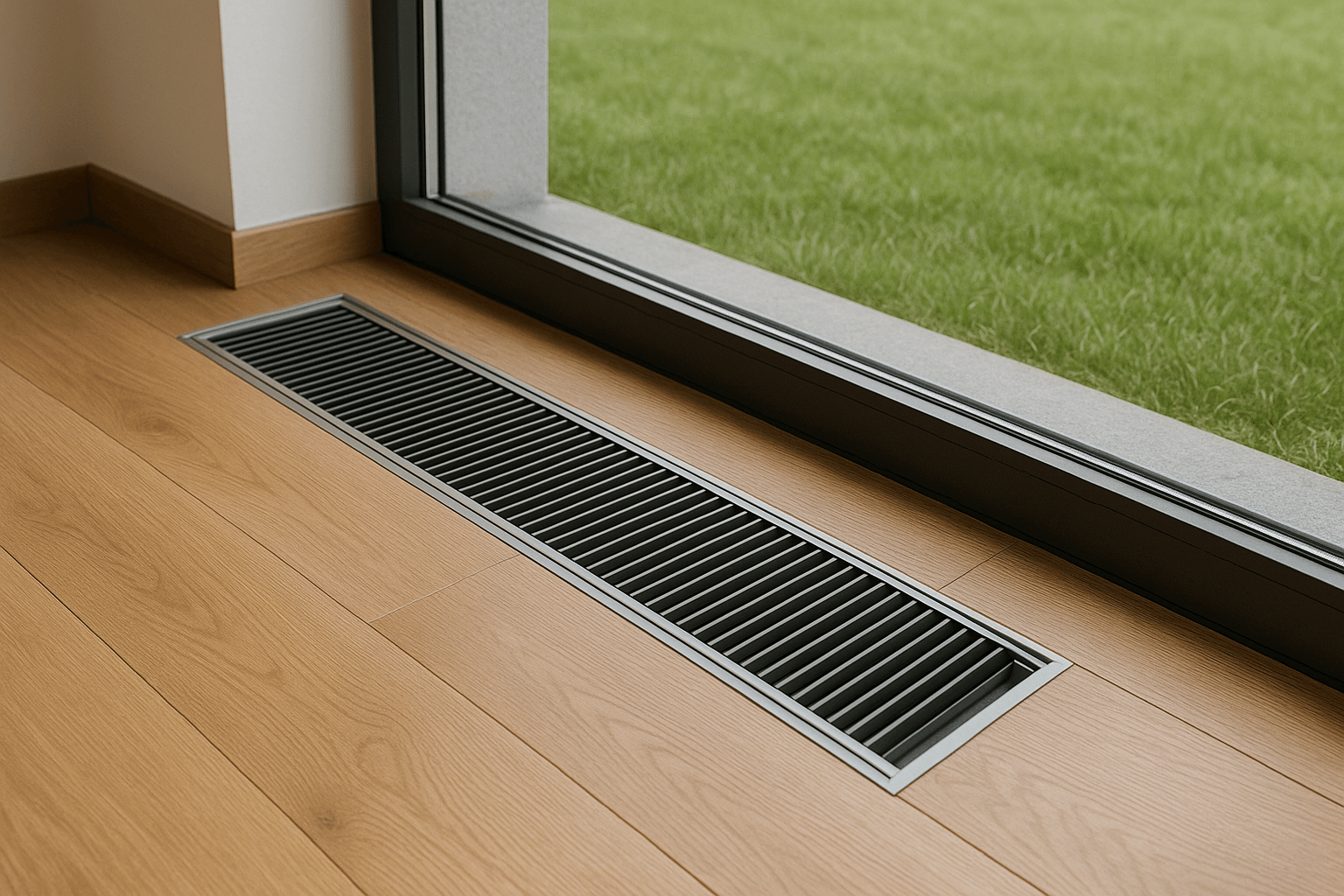

Далее важно подобрать декоративные решетки для пола. Они изготавливаются из анодированного алюминия, нержавеющей стали или дерева. Несущая способность составляет 150-300 кг/м² в зависимости от конструкции. Решетки имеют съемные секции для доступа к теплообменнику при обслуживании.

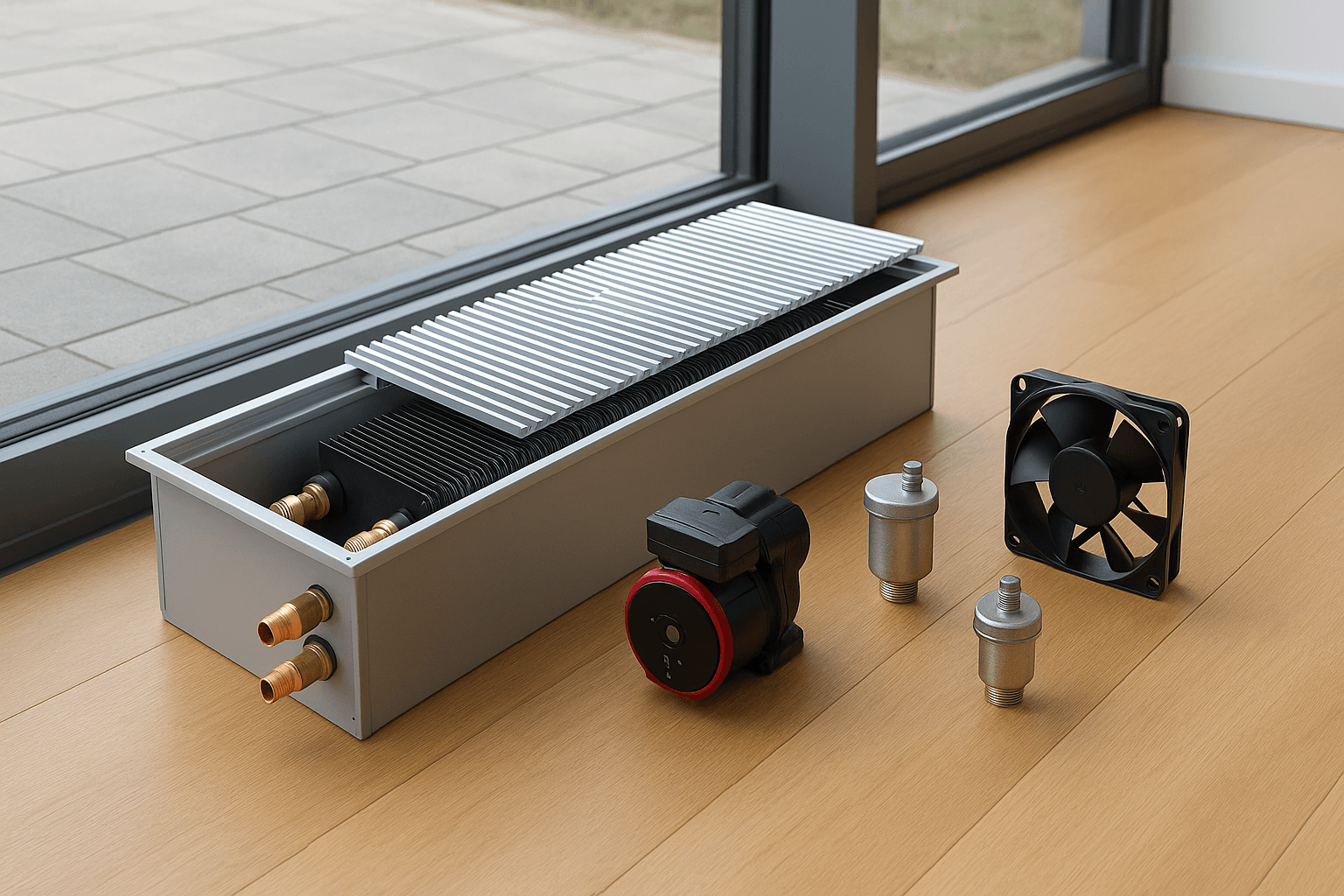

Системы принудительной конвекции включают вентиляторы мощностью 15-45 Вт. Они увеличивают теплоотдачу на 40-60% при той же температуре теплоносителя. Вентиляторы работают от сети 220В и управляются термостатом или выносным пультом. Уровень шума не превышает 25-35 дБ.

Дополнительное оборудование и аксессуары

Циркуляционные насосы повышают эффективность системы отопления с конвекторами. Для контуров до 100 м достаточно насоса с напором 4-6 м и производительностью 1-2 м³/ч. Мощность электродвигателя составляет 25-60 Вт. Насосы оснащаются частотным регулированием для экономии электроэнергии.

Автоматические воздухоотводчики устанавливаются в верхних точках системы. Рабочее давление до 10 бар, температура до 110°C. Пропускная способность составляет 80-150 л/ч воздуха при давлении 1 бар. Корпус изготавливается из латуни с никелевым покрытием.

Также необходимы расширительные баки объемом 8-25 литров для закрытых систем отопления. Предварительное давление азота составляет 1,5 бар. Группы безопасности включают предохранительный клапан на 3 бар, манометр и автоматический воздухоотводчик в едином блоке.

Системы автоматического управления состоят из комнатных термостатов и исполнительных механизмов. Термостаты поддерживают температуру с точностью ±0,5°C. Сервоприводы имеют усилие 120-200 Н и время хода 120-240 секунд. Питание от сети 220В или 24В через трансформатор.

Расчет количества и мощности конвекторов

Методика расчета тепловых потерь учитывает площадь помещения, высоту потолков и теплоизоляцию. Базовая формула: Q = S × h × ΔT × k, где S – площадь, h – высота, ΔT – разность температур, k – коэффициент теплопередачи. Для кирпичных стен k = 1,0-1,5 Вт/м³°C, для панельных домов k = 1,5-2,0 Вт/м³°C.

Подбор мощности учитывает климатические условия. Для средней полосы Украины расчетная наружная температура составляет -22°C. При температуре в помещении +20°C и высоте потолков 2,7 м требуется 110-140 Вт на м² для хорошо утепленных зданий и 150-180 Вт на м² для старых построек.

В дальнейшем определяется количество устройств для равномерного обогрева. Один конвектор эффективно обогревает площадь до 25-30 м². Для больших помещений устанавливаются несколько приборов с равномерным распределением мощности. Расстояние между конвекторами не должно превышать 6-8 метров.

Особенности расчета для разных типов помещений включают дополнительные коэффициенты. Для угловых комнат мощность увеличивается на 20%, для помещений с панорамными окнами – на 30-40%. В ванных комнатах и кухнях учитывается дополнительная вентиляция, увеличивающая теплопотери на 15-25%.

Критерии выбора производителя и качества

Гарантийные обязательства качественных конвекторов составляют 5-10 лет на теплообменник и 2-3 года на автоматику. Сертификация по стандартам ЕС подтверждает соответствие требованиям безопасности и энергоэффективности. Обязательно наличие сертификатов ISO 9001 и протоколов испытаний.

Доступность запасных частей и сервиса определяет удобство эксплуатации. Ведущие производители гарантируют поставку запчастей в течение 10-15 лет после снятия модели с производства. Наличие авторизованных сервисных центров в крупных городах обеспечивает быстрое устранение неисправностей.

Помимо этого важна энергоэффективность и экономичность. Современные конвекторы имеют класс энергоэффективности A или A+. Низкотемпературные модели работают при температуре теплоносителя 45-65°C, что на 15-25% экономичнее высокотемпературных систем. Инерционность не превышает 5-8 минут.

Соотношение цена-качество-надежность определяется репутацией производителя и отзывами пользователей. Европейские бренды стоят на 30-50% дороже, но обеспечивают срок службы 20-25 лет. Азиатские аналоги служат 10-15 лет при цене на 40-60% ниже.

Практические рекомендации по покупке

Выбор водяных конвекторов рекомендуется проводить в специализированных магазинах с консультацией инженеров. Онлайн-покупки возможны при точном знании технических требований. Важно проверить комплектность, наличие инструкции на украинском языке и гарантийного талона.

При покупке следует обратить внимание на несколько ключевых моментов. Проверьте целостность упаковки и отсутствие механических повреждений. Убедитесь в соответствии мощности и размеров техническому заданию. Уточните наличие всех комплектующих согласно спецификации.

Типичные ошибки при выборе включают неправильный расчет мощности, несоответствие габаритов и неучет особенностей монтажа. Недостаточная мощность приводит к некомфортной температуре, избыточная – к перерасходу энергии. Неточные размеры могут сделать невозможным монтаж в запланированное место.

Планирование бюджета должно включать стоимость конвекторов, комплектующих, монтажных работ и пусконаладки. Конвекторы составляют 60-70% общих затрат, комплектующие – 15-20%, работы – 15-20%. Для квартиры 70 м² средний бюджет составляет 25000-45000 гривен в зависимости от выбранного оборудования.
