Як працює PTZ камера відеоспостереження?

PTZ камери стають все популярнішим рішенням у системах безпеки завдяки своїй багатофункціональності. Абревіатура PTZ розшифровується як Pan-Tilt-Zoom, що означає можливість панорамування (горизонтального повороту), нахилу (вертикального руху) та масштабування зображення. Це дозволяє одній PTZ камері замінити кілька фіксованих пристроїв і забезпечити гнучке відеоспостереження з можливістю детального розгляду об'єктів, що цікавлять.

Перші PTZ камери з'явилися у 1990-х роках та були громіздкими, дорогими пристроями з обмеженим функціоналом. Сучасні моделі компактні, доступні за ціною і мають розширені можливості, включаючи автоматичне відстеження об'єктів, що рухаються, патрулювання за заданими маршрутами та інтеграцію з інтелектуальними системами аналізу відео.

Принцип роботи PTZ камер

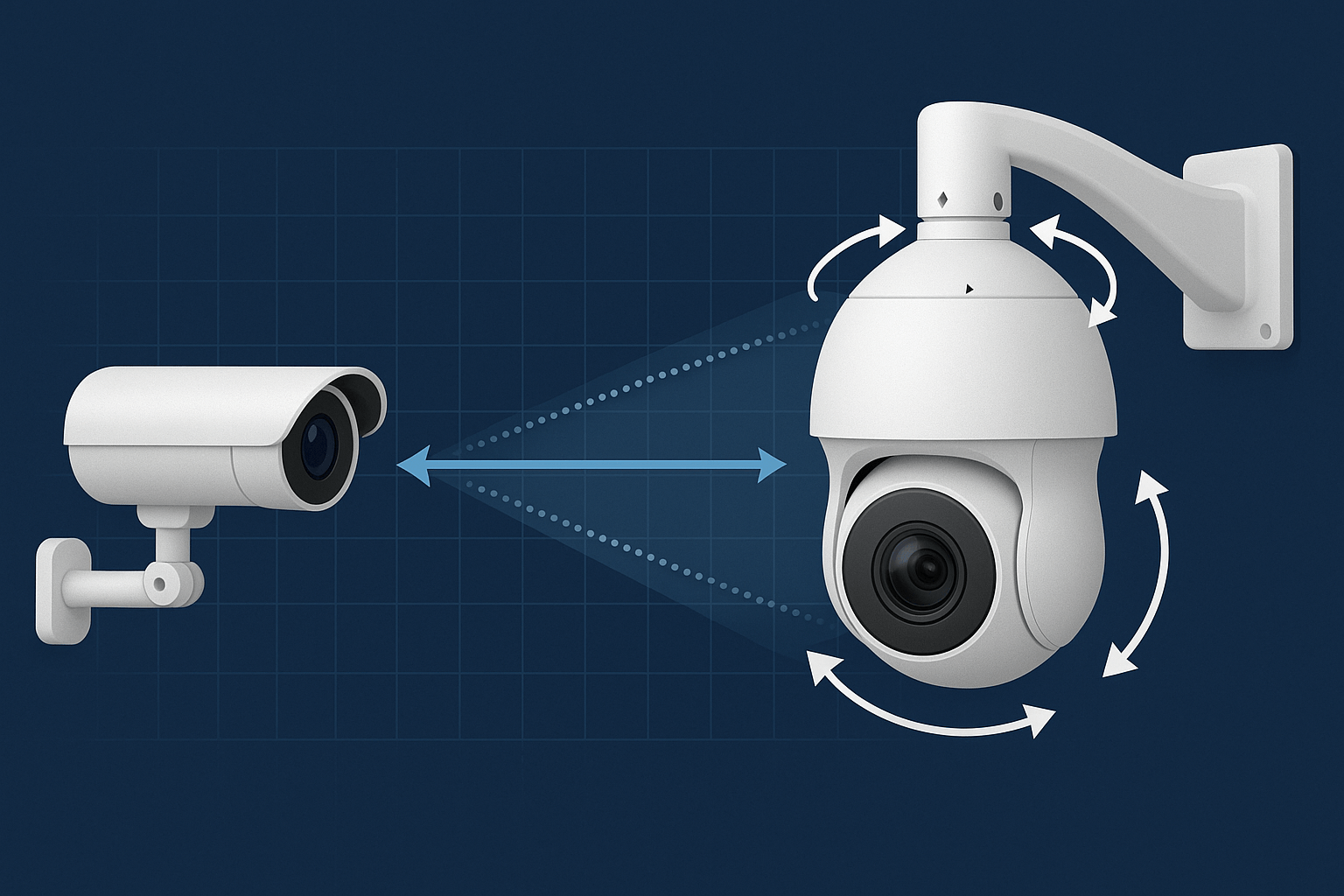

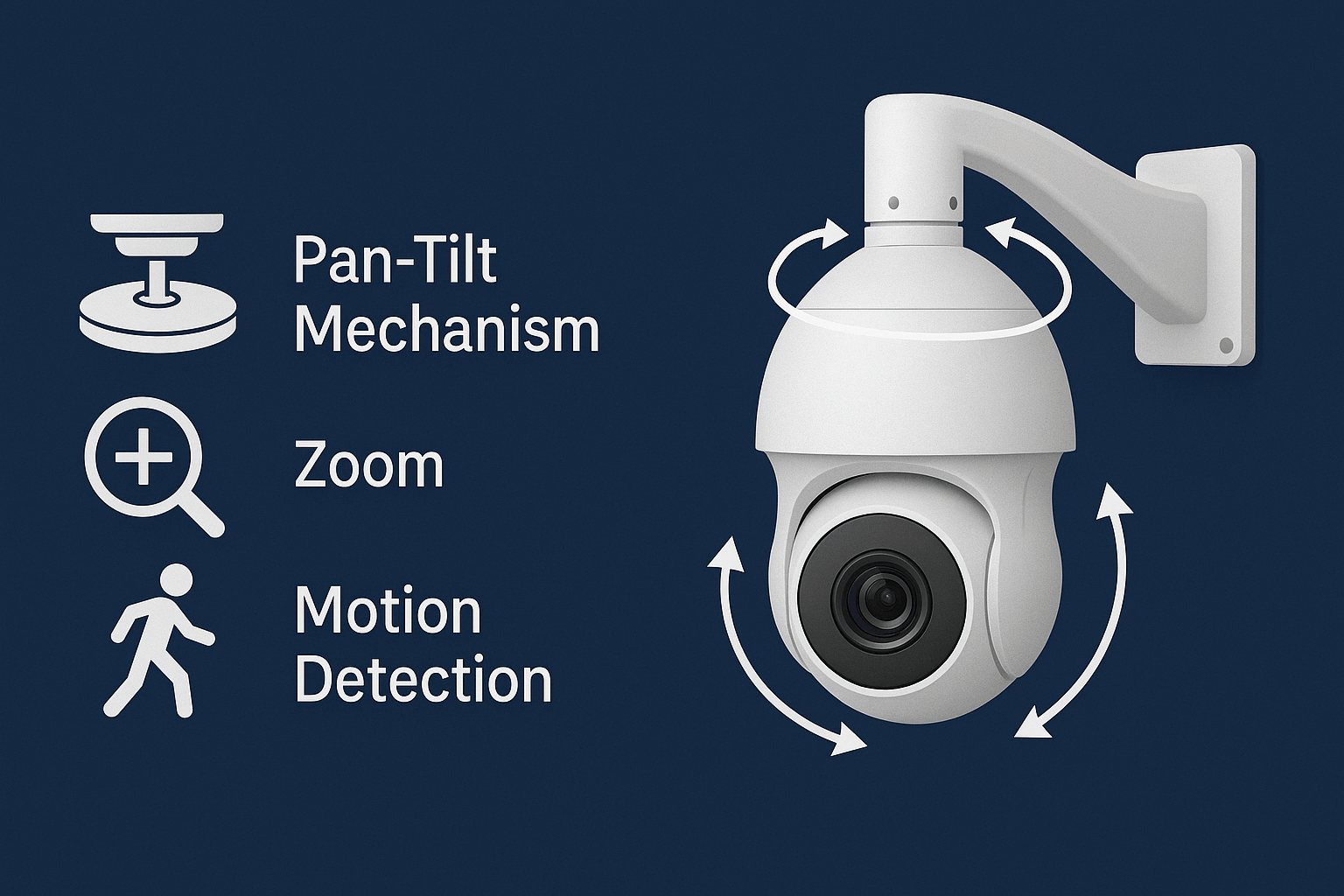

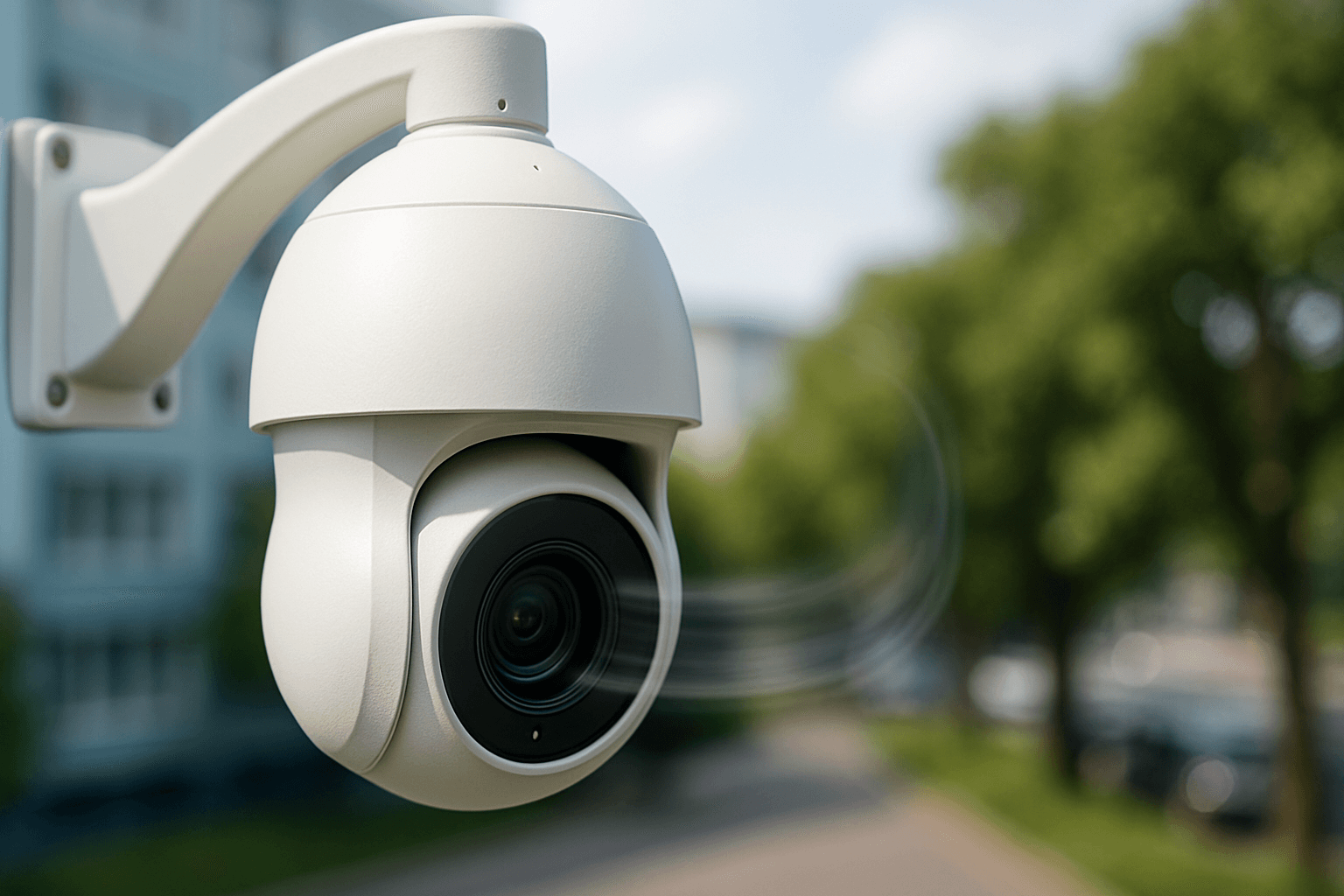

Робота PTZ камери заснована на трьох ключових функціях: панорамування, нахил та масштабування.
Панорамування (Pan) – це горизонтальне обертання камери навколо осі. Більшість PTZ камер забезпечують повне панорамування на 360 °, дозволяючи переглядати всю область навколо точки установки. Швидкість панорамування у професійних моделях досягає 400-450 ° в секунду, що дозволяє швидко реагувати на події у зоні спостереження.

Нахил (Tilt) – вертикальний рух камери. Діапазон нахилу зазвичай становить від 90 ° до 180 °. Обмеження 90° означає, що камера може нахилятися від горизонтального положення до напрямку строго вниз. Діапазон 180° дозволяє камері повертатися від напрямку строго вгору до напрямку строго вниз. Просунуті моделі мають функцію автоперевороту (auto-flip), що забезпечує безперервне стеження об'єкта, навіть якщо він проходить безпосередньо під камерою.

Зум (Zoom) буває двох типів: оптичний та цифровий. Оптичний зум використовує фізичний рух лінз в об'єктиві наближення зображення без втрати якості. Коефіцієнт оптичного збільшення в сучасних камерах PTZ варіюється від 10x до 36x. Наприклад, при 30-кратному оптичному зумі камера може детально показати об'єкт, що знаходиться на відстані 100 метрів, начебто він був на відстані близько 3 метрів.

Цифровий зум, на відміну оптичного, працює за рахунок програмного збільшення частини зображення, що призводить до зниження якості. Багато камер об'єднують обидва типи зуму, пропонуючи, наприклад, 30x оптичний і 12x цифровий зум, що дає загальне збільшення до 360x.

Система автофокусування в камерах PTZ забезпечує чіткість зображення при зміні масштабу та положення камери. Сучасні камери використовують кілька технологій автофокусування:

• Контрастний автофокус оцінює різкість зображення, регулюючи фокус до досягнення максимальної контрастності.
• Фазовий автофокус використовує спеціальні датчики для точного визначення положення фокусу, що дозволяє фокусуватися значно швидше.
• Гібридний автофокус комбінує обидві технології для підвищення точності та швидкості фокусування.

Точність позиціонування PTZ камер вимірюється у градусах. Високоякісні моделі забезпечують точність до 0,1 °, що еквівалентно можливості точно навести камеру на об'єкт розміром з тенісний м'яч на відстані 100 метрів.

Основні компоненти PTZ камер

Оптична система PTZ камери включає об'єктив зі змінною фокусною відстанню та світлочутливий сенсор. Якість об'єктива безпосередньо впливає на чіткість зображення та ефективність роботи при слабкому освітленні. Сучасні PTZ камери оснащуються об'єктивами з діафрагмою F1.6-F3.5, що забезпечує хорошу світлосилу для роботи в умовах низького освітлення.

Світлочутливі сенсори в PTZ камерах представлені двома основними типами: CCD (прилад із зарядним зв'язком) та CMOS (комплементарна структура метал-оксид-напівпровідник). CMOS-сенсори більш енергоефективні, дешеві у виробництві та краще працюють при яскравому освітленні. CCD-сенсори забезпечують більш високу якість зображення при слабкому освітленні та менший рівень шуму, але споживають більше енергії.

Механічна система забезпечує рух камери. Вона складається з моторів, приводів та редукторів. У бюджетних моделях використовуються крокові двигуни, які забезпечують достатню точність за низької вартості. Професійні PTZ камери оснащуються серводвигунами із зворотним зв'язком, що дозволяє досягти високої точності позиціонування та плавності руху.

Термін служби механічної системи – критично важливий параметр, оскільки саме механічні компоненти найбільш схильні до зносу. Якісні PTZ камери мають ресурси механізмів руху до 1-2 мільйонів циклів, що забезпечує до 5-7 років безперервної експлуатації.

Система управління та позиціонування включає мікропроцесор, пам'ять для зберігання встановлених позицій та програмне забезпечення. Сучасні PTZ камери здатні запам'ятовувати до 256-300 встановлених позицій. Кожна така позиція включає координати панорамування та нахилу, а також ступінь збільшення та налаштування фокусу.

Модуль зв'язку та передачі забезпечує комунікацію між камерою і центром управління. У аналогових камерах PTZ управляючі сигнали передаються по коаксіальному кабелю або через RS-485 інтерфейс. ІР-камери використовують мережеві протоколи (TCP/IP) і можуть передавати як відеодані, так і керуючі сигнали по єдиній мережі Ethernet, що спрощує монтаж та знижує вартість системи.

Корпус та захисні елементи визначають можливість експлуатації камери у різних умовах. Вуличні PTZ камери мають захист від пилу та вологи за стандартом IP66-IP67, що дозволяє використовувати їх за будь-яких погодних умов. Температурний діапазон роботи вуличних моделей зазвичай становить від -40 до +60°C. Для екстремальних умов застосовуються моделі із вбудованими обігрівачами та вентиляторами, які підтримують оптимальну робочу температуру камери.

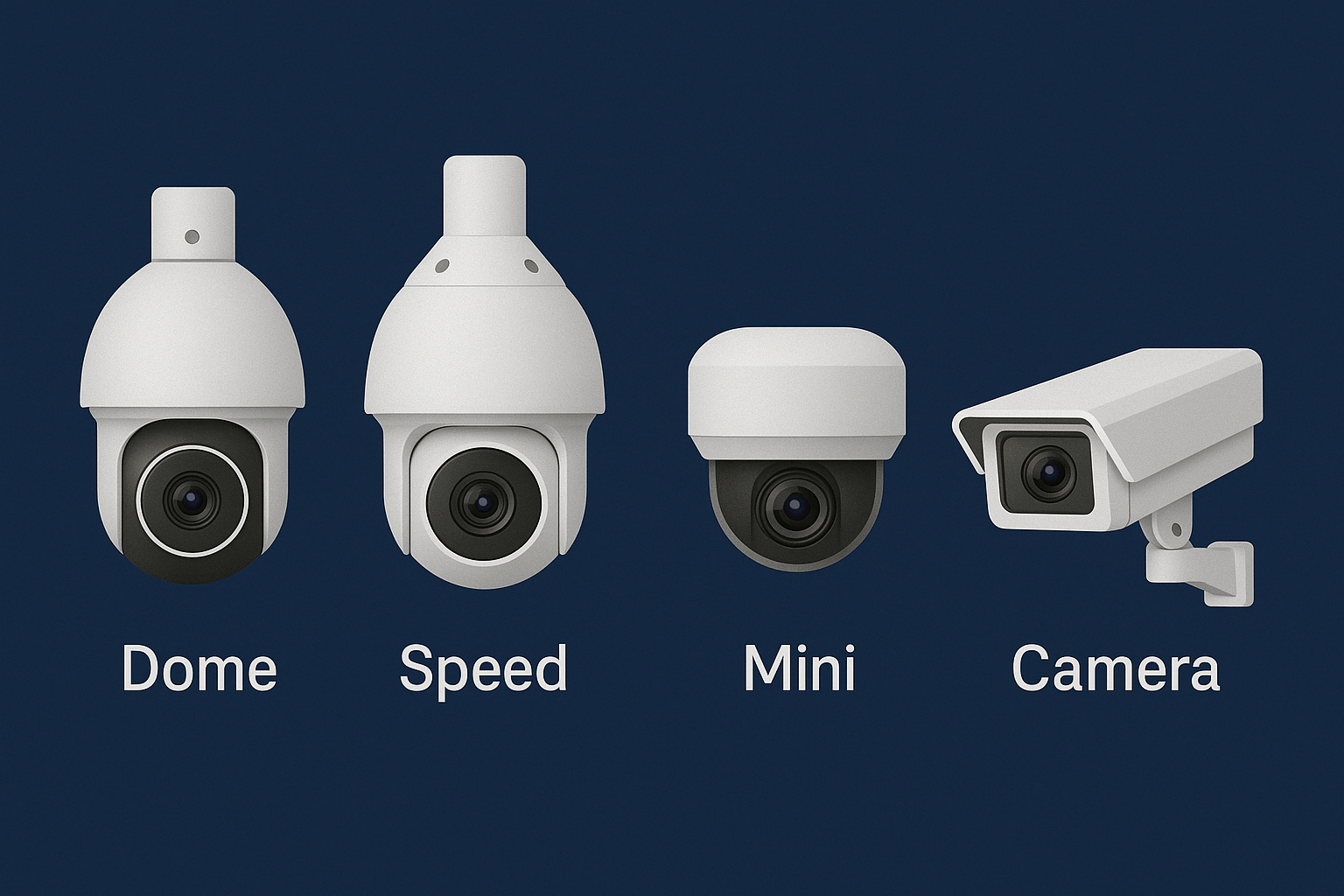

Типи PTZ камер відеоспостереження

Купольні PTZ камери – найпоширеніший тип. Вони мають напівсферичний прозорий купол, який захищає механізми камери від зовнішніх дій. Основна перевага – непомітність спрямування спостереження, що ускладнює визначення зони моніторингу. Купольні PTZ камери компактні та естетичні, що робить їх ідеальними для встановлення всередині приміщень. Діаметр таких камер зазвичай становить від 10 до 25 см.

Швидкісні PTZ камери відрізняються підвищеною швидкістю повороту та нахилу - до 450 ° в секунду в порівнянні з 60-120 ° у стандартних моделей. Вони зазвичай мають більш потужний оптичний зум (від 20x до 36x) і призначені для спостереження за великими відкритими просторами, де необхідно швидко реагувати на події і відстежувати об'єкти, що швидко рухаються.

Мініатюрні PTZ камери мають компактні розміри (діаметр до 10 см) та обмежений функціонал. Вони зазвичай мають менше оптичне збільшення (3-10x) і більш скромні характеристики повороту/нахилу. Такі камери ідеально підходять для невеликих офісів, магазинів або квартир, де важливою є непомітність пристрою.

За способом передачі даних PTZ камери поділяються на аналогові та IP. Аналогові передають відеосигнал у форматі CVBS (Composite Video Baseband Signal) з роздільною здатністю до 700 ТВЛ. Управління здійснюється через інтерфейс RS-485 з використанням протоколів Pelco-D, Pelco-P або інших пропрієтарних протоколів.

IP PTZ камери передають відео у цифровому форматі через мережеве з'єднання з роздільною здатністю від 1080p до 4K (8 мегапікселів). Вони підтримують двосторонній аудіозв'язок, мають вбудовану аналітику та можуть керуватися через стандартні мережеві протоколи. IP-камери також забезпечують більш високий рівень захисту даних, що передаються завдяки можливості шифрування.

Спеціалізовані PTZ камери розроблені для особливих умов експлуатації:

• Вибухозахищені камери мають сертифікацію ATEX або IECEx та використовуються на хімічних підприємствах, нафтогазових об'єктах та інших вибухонебезпечних зонах.
• Морські камери захищені від корозії, мають корпус із нержавіючої сталі та герметизацію за стандартом IP68, що дозволяє їм працювати навіть при зануренні у воду.
• Тепловізійні PTZ камери поєднують функціонал PTZ з тепловізійним модулем, що дозволяє виявляти об'єкти у повній темряві та за складних погодних умов (туман, дим) на відстані до 2-3 км.

Способи керування камерами PTZ

Сучасні PTZ камери пропонують різні способи керування, адаптовані під різні сценарії використання та вимоги користувачів.

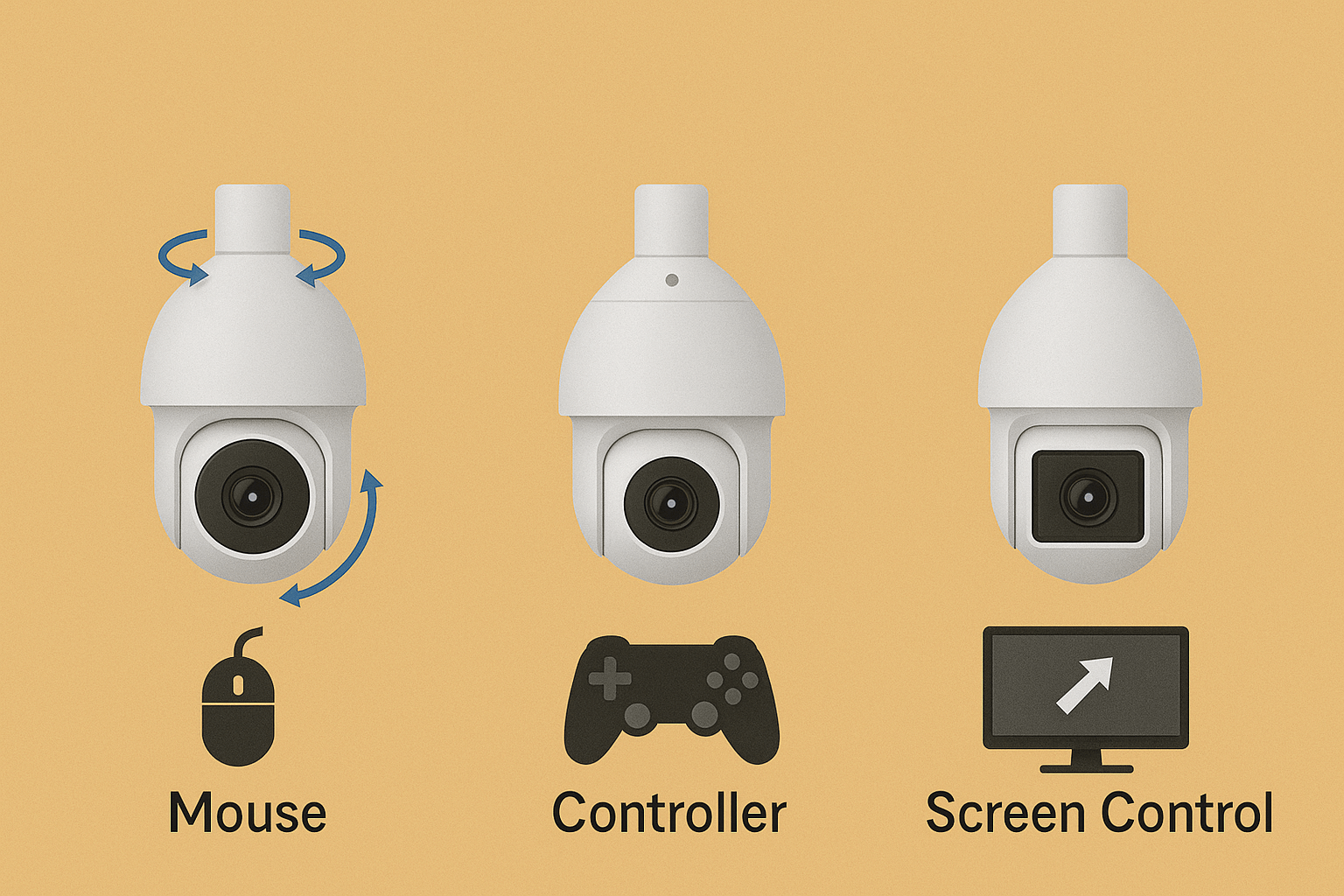

Ручне керування здійснюється через пульт керування, клавіатуру або програмне забезпечення. Клавіатури для PTZ камер оснащуються джойстиком для керування рухом та кнопками для активації встановлених позицій. Швидкість повороту при ручному керуванні може регулюватися пропорційно відхилення джойстика – чим сильніше відхилення, тим вища швидкість руху. Це забезпечує точність позиціонування під час спостереження за об'єктами.

Програмне забезпечення для керування камерами PTZ пропонує графічний інтерфейс з віртуальним джойстиком або кнопками напрямку. Сучасні VMS (Video Management Systems) дозволяють керувати камерою безпосередньо через зображення - оператор клікає на об'єкт, що цікавить, і камера автоматично центрує його в кадрі. Час відгуку при такому управлінні складає 200-300 мс при локальному підключенні та до 1-2 секунд при керуванні через Інтернет.

Автоматичне патрулювання за встановленими точками – один із найпоширеніших режимів роботи PTZ камер. Оператор задає до 256 позицій (залежно від моделі), для кожної з яких зберігаються координати повороту, нахилу та ступінь збільшення. Потім створюється маршрут патрулювання із зазначенням послідовності позицій та часу затримки у кожній точці (зазвичай від 5 до 60 секунд). Камера автоматично переміщається по заданому маршруту, що дозволяє охопити всю зону спостереження.

Передбачено створення кількох маршрутів патрулювання (до 8-10) для різних сценаріїв: денний/нічний нагляд, робочі/вихідні дні, стандартний/посилений режим охорони. Перемикання між маршрутами може відбуватися за розкладом або під час активації певних тривожних подій.
Інтелектуальне відстеження об'єктів (Auto Tracking) дозволяє камері самостійно виявляти об'єкти, що рухаються, і стежити за ними. Алгоритм роботи включає кілька етапів:

1. Виявлення руху у кадрі
2. Виділення об'єкта, що рухається, і визначення його контуру
3. Центрування об'єкта в кадрі шляхом повороту/нахилу камери
4. Коригування збільшення для підтримки оптимального розміру об'єкта в кадрі
5. Прогнозування траєкторії руху для згладжування стеження

Ефективність автостеження залежить від контрастності об'єкта та фону. На відстані до 100 метрів камера здатна стійко відстежувати людину з точністю позиціонування 95-98%. При видаленні об'єкта ефективність знижується, і з відривом 200-300 метрів точність становить близько 70-80%.

Управління жестами та за допомогою мобільних пристроїв – сучасний спосіб взаємодії з PTZ камерами. Деякі системи дозволяють керувати камерою за допомогою жестів, які захоплюються спеціальними сенсорами. На мобільних пристроях використовуються інтуїтивні жести: свайп для повороту/нахилу, щипок для збільшення/зменшення масштабу. Мобільні програми забезпечують доступ до керування камерою з будь-якої точки світу за наявності інтернет-з'єднання із затримкою 1-3 секунди в залежності від якості зв'язку.

Інтеграція в системи "Розумний дім" дозволяє пов'язати роботу PTZ камер з іншими компонентами системи безпеки та автоматизації. Наприклад, при спрацюванні датчика руху або відкриття дверей камера може автоматично повернутись у відповідному напрямку. Можливе голосове управління через віртуальних помічників, таких як Amazon Alexa або Google Assistant, з використанням простих команд: "показати вхідні двері", "збільшити зображення" і т.д.

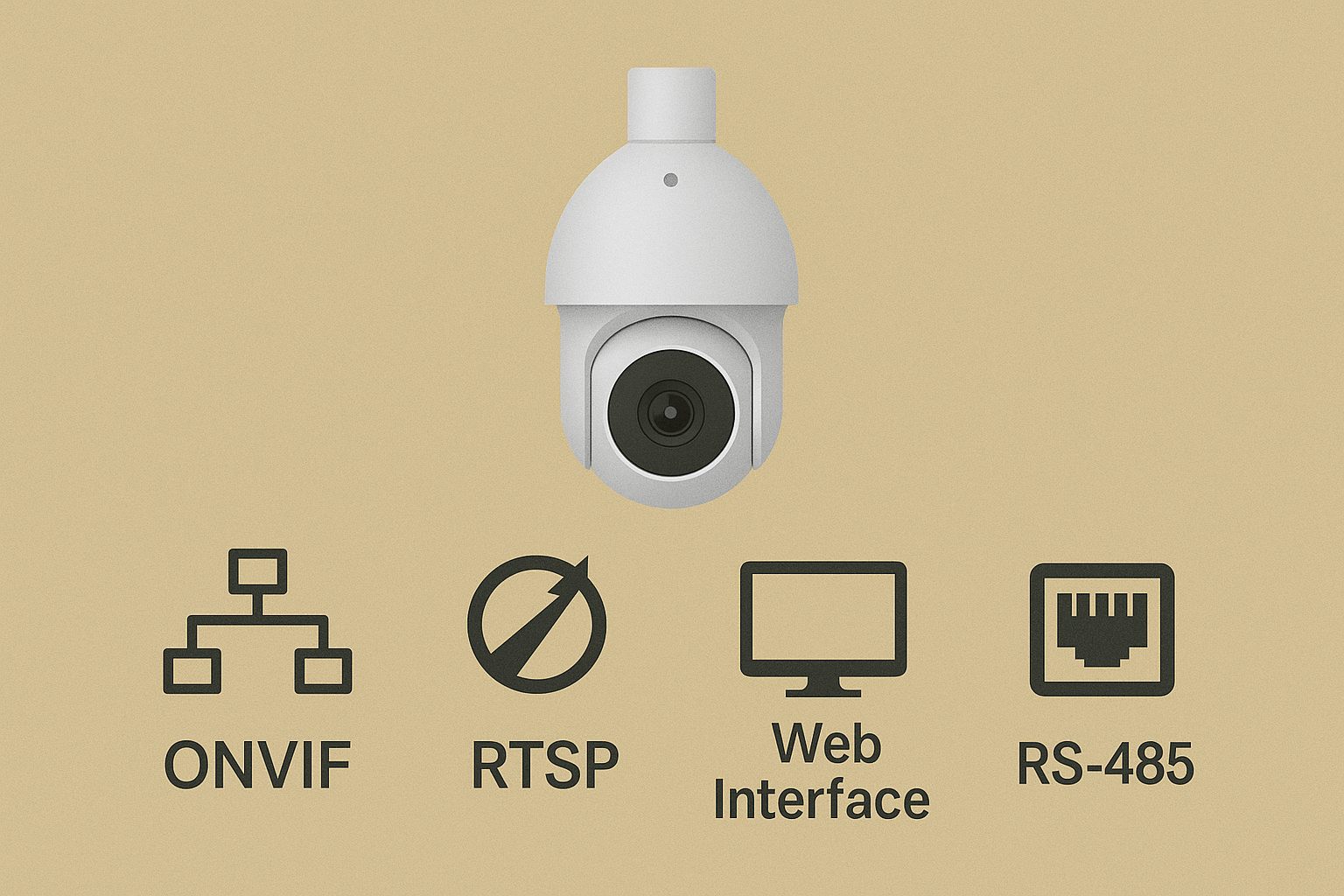

Протоколи та інтерфейси управління

Для ефективного керування камерами PTZ використовуються різні протоколи та інтерфейси, що забезпечують зв'язок між камерою та пристроями управління.

Аналогові протоколи застосовують у традиційних PTZ системах. Найбільш поширені Pelco-D та Pelco-P, які стали де-факто стандартами в індустрії. Pelco-D використовує швидкість передачі даних 2400 біт/с та підтримує до 256 камер на одній лінії. Pelco-P працює на швидкості 4800 біт/с та сумісний з більшістю аналогових PTZ камер. Ці протоколи передають прості команди руху та управління передустановками через послідовний інтерфейс RS-485.

Інші аналогові протоколи включають Samsung (Samsung Techwin), Panasonic, LG, Bosch та ін. Більшість сучасних контролерів та реєстраторів підтримують кілька протоколів, що забезпечує сумісність із камерами різних виробників.

Цифрові протоколи забезпечують ширші можливості керування IP-камерами. ONVIF (Open Network Video Interface Forum) – відкритий галузевий стандарт, який забезпечує взаємодію IP-пристроїв відеоспостереження незалежно від виробника. Профіль S стандарту ONVIF визначає базові функції потокової передачі відео, профіль G регламентує зберігання та вилучення записів, а профіль T фокусується на розширених функціях управління PTZ.

PSIA (Physical Security Interoperability Alliance) – альтернативний стандарт для IP-пристроїв безпеки. Він менш поширений, ніж ONVIF, але також забезпечує взаємодію між пристроями різних виробників.

Пропрієтарні протоколи розробляються виробниками для лінійок обладнання і зазвичай пропонують розширені можливості управління специфічними функціями камер.

Інтерфейси підключення визначають фізичний спосіб з'єднання камер із системою управління. RS-485 – найпоширеніший інтерфейс для аналогових камер PTZ. Він використовує симетричну послідовну лінію зв'язку та забезпечує стійку передачу даних на відстань до 1200 метрів при швидкості 9600 біт/с. Для зв'язку використовується двопровідна кручена пара, що забезпечує хорошу перешкодозахищеність.

Ethernet став стандартом для IP PTZ камер. Він забезпечує швидкість передачі даних від 100 Мбіт/с до 1 Гбіт/с і дозволяє передавати відеопотік, так і команди управління по одному кабелю. Максимальна відстань передачі кабелю Cat5e/Cat6 становить 100 метрів, але можна збільшити його за допомогою PoE-екстендерів або оптичних перетворювачів.

Управління WiFi і 4G/5G забезпечує бездротове підключення PTZ камер, що спрощує встановлення в місцях, де прокладка кабелів утруднена. WiFi забезпечує швидкість до 450 Мбіт/с на частоті 2,4 ГГц та до 1300 Мбіт/с на 5 ГГц на відстані до 100 метрів на відкритому просторі. Мобільні мережі 4G LTE забезпечують швидкість від 5 до 50 Мбіт/с із радіусом дії до кількох кілометрів, а 5G – до 1 Гбіт/с, що достатньо для передачі відео високої роздільної здатності та команд управління.
