Буферні ємності, навіщо потрібний теплоакумулятор?

Буферні ємності, навіщо потрібний теплоакумулятор?

Нерівномірна робота котла призводить до перевитрати палива до 30-40% та швидкого зносу обладнання. Твердопаливні котли працюють циклічно: інтенсивне горіння під час завантаження, потім поступове згасання. Газові котли при частих включеннях/вимиканнях втрачають ефективність через тактування. Сонячні колектори виробляють тепло лише вдень, а споживання відбувається цілодобово.

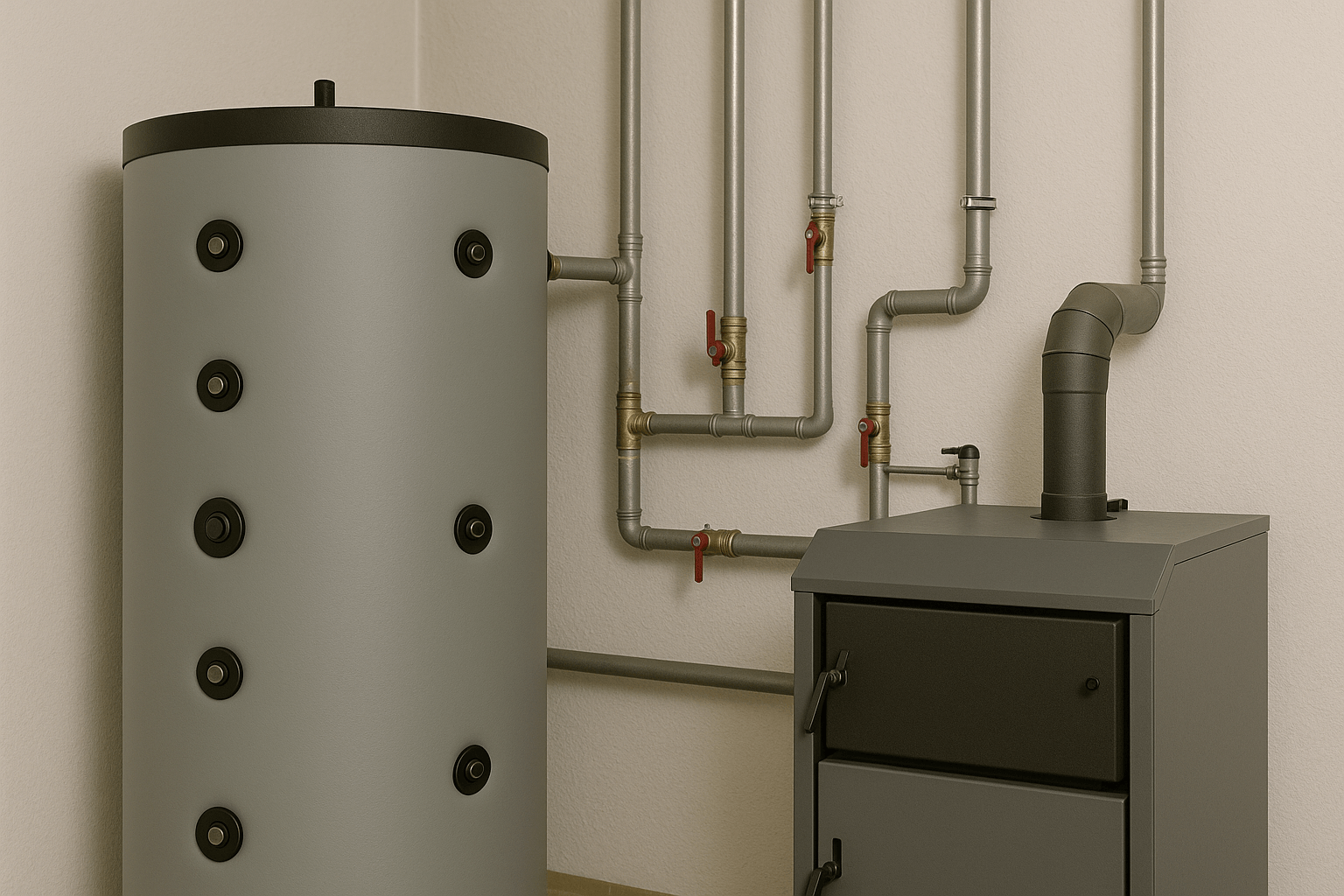

Буферна ємність (теплоакумулятор) – це ізольований резервуар з водою, який накопичує надлишкове тепло від котла та віддає його в систему опалення за необхідності. Типовий об'єм для приватного будинку становить 500–2000 літрів. Принцип роботи ґрунтується на високій теплоємності води: 1 літр води при охолодженні на 1°C віддає 1,16 Вт⋅год теплової енергії.

Економічна ефективність установки теплоакумулятора сягає 15-25% економії палива. За вартості дров 1200-1500 грн/м³ та річної витрати 15-20 м³, економія складає 2700-7500 грн на рік. Вартість буферної ємності об'ємом 1000 л становить 15000-25000 грн, що окупається за 2-4 роки експлуатації.

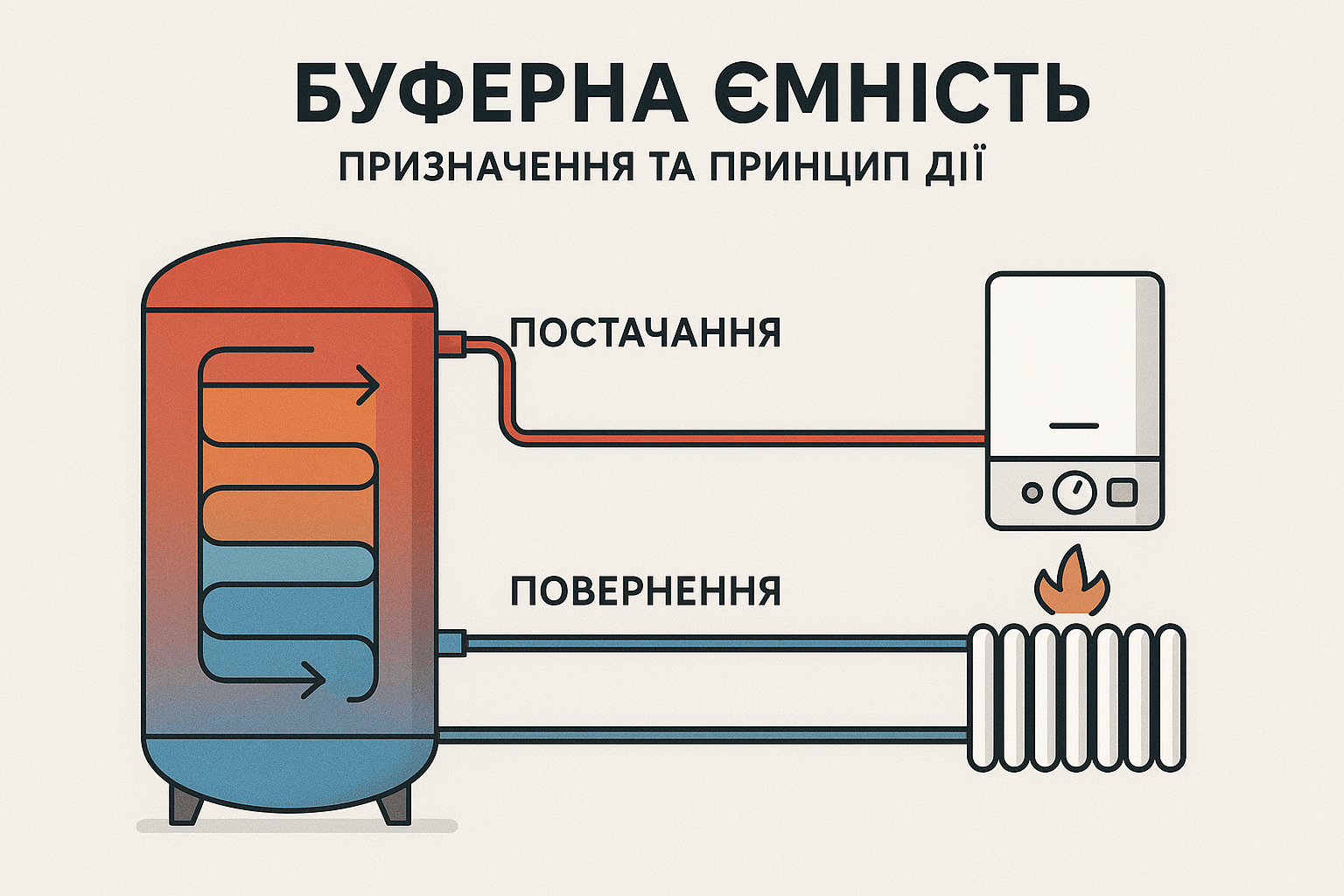

Принцип роботи та призначення теплоакумулятора

Теплоакумулятор працює за принципом температурної стратифікації – гаряча вода піднімається нагору, холодна опускається вниз. Різниця температур між верхом та низом ємності може досягати 40-60°C. Гарячий теплоносій від котла подається у верхню частину бака, холодна обратка забирається знизу.

У системі опалення буферна ємність виконує роль температурного буфера. Коли котел працює на повну потужність, надлишкове тепло накопичується у баку, нагріваючи воду до 80-90°C. Після припинення роботи котла, система опалення продовжує отримувати тепло з акумулятора. Температура в баку поступово знижується до 40-50 ° C, після чого потрібне нове завантаження палива.

Основними функціями теплоакумулятора є накопичення теплової енергії під час інтенсивної роботи котла, стабілізація температури теплоносія в контурах опалення та рівномірний розподіл тепла між різними споживачами. Додатково буферна ємність захищає котел від перегріву, подовжуючи його термін служби на 25-30%.

Час акумуляції тепла залежить від потужності котла та об'єму ємності. Котел потужністю 25 кВт повністю прогріває бак об'ємом 1000 л за 2-3 години. Час віддачі тепла становить 6-12 годин залежно від тепловтрат вдома та зовнішньої температури. У міжсезоння одного розпалювання може вистачити на 24-48 годин підтримки комфортної температури.

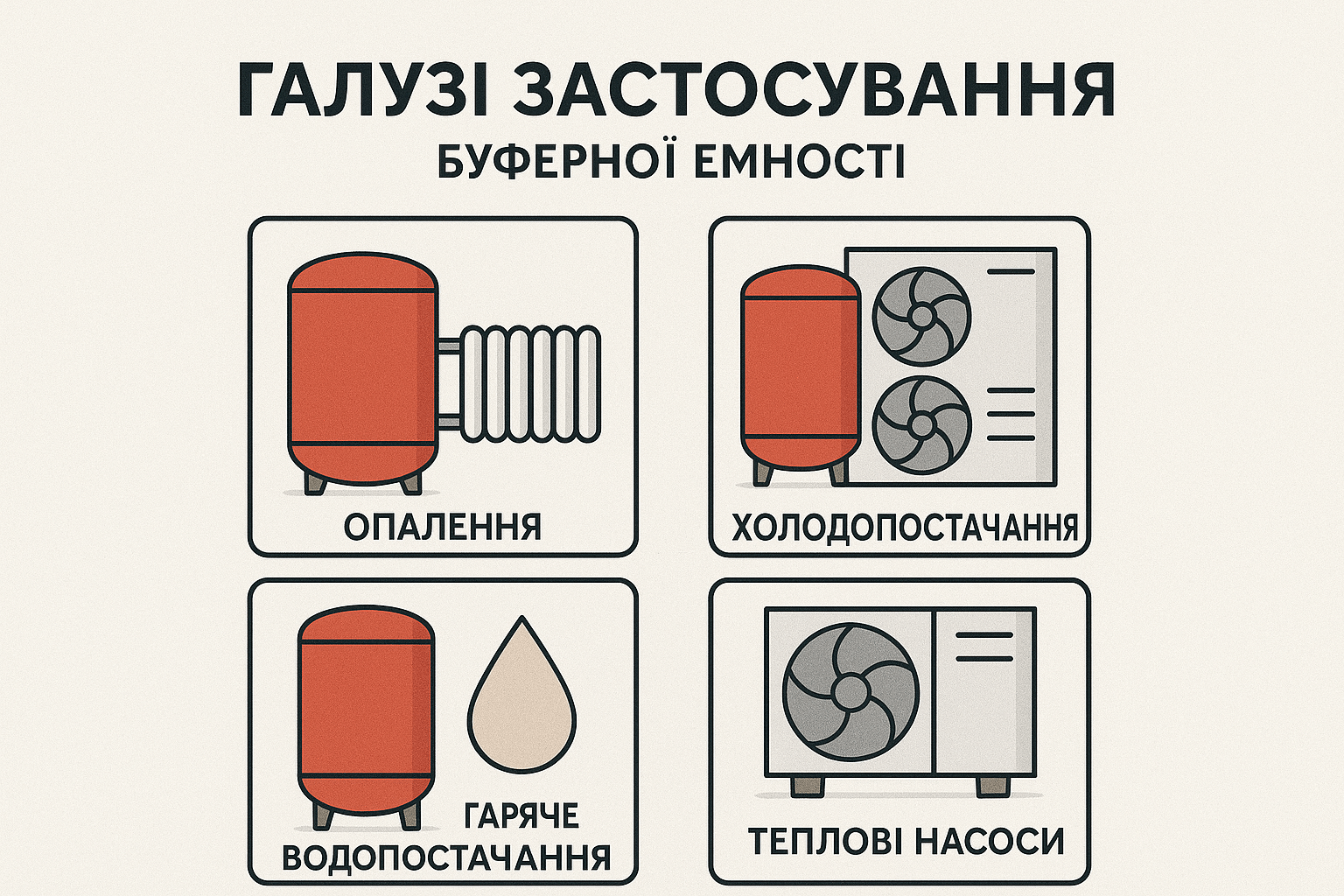

Області застосування буферних ємностей

• Твердопаливні котли найефективніше працюють у парі з теплоакумулятором. Піролізні котли на дровах мають ККД 85-92% за номінальної потужності, але при зниженні навантаження ефективність падає до 60-70%. Буферна ємність дозволяє котлу працювати у оптимальному режимі з максимальним ККД. Для котла потужністю 20 квт рекомендується об'єм бака 800-1200 л.
• Пелетні котли з автоматичною подачею палива також виграють від установки теплоакумулятора. Буферна ємність знижує частоту розпалювання на 40-60%, що заощаджує електроенергію (кожен розпалювання споживає 0,3-0,5 кВт⋅год) і збільшує ресурс пальника. Оптимальний об'єм становить 30-40 л на 1 кВт потужності казана.
• Газові та рідкопаливні котли використовують буферні ємності для запобігання тактування – частих включень та вимкнень. Тактування знижує ККД котла на 5-15% та збільшує знос автоматики. Невеликий теплоакумулятор об'ємом 300-500 л згладжує коливання навантаження, особливо у перехідні періоди року.
• Сонячні колектори вимагають обов'язкової установки теплоакумулятора, оскільки виробництво тепла відбувається лише вдень. Об'єм бака розраховується виходячи з 50-80 л на 1 м² площі колекторів. Для системи з колекторами площею 10 м ² буде потрібно бак об'ємом 500-800 л. Спеціальні баки для геліосистем мають два теплообмінники: верхній для колекторів, нижній для дублюючого казана.
• Теплові насоси повітря-вода ефективно працюють із буферними ємностями об'ємом 20-25 л на 1 кВт потужності. Акумулятор знижує кількість пусків компресора, що продовжує термін служби теплового насоса та підвищує його ефективність. Працюючи в режимі охолодження влітку буферна ємність накопичує холод.
• Комбіновані системи опалення з кількома джерелами тепла (котел + сонячні колектори, котел + тепловий насос) обов'язково включають теплоакумулятор як центральний елемент системи. Багатоконтурні баки мають кілька входів та виходів для підключення різних джерел та споживачів тепла.

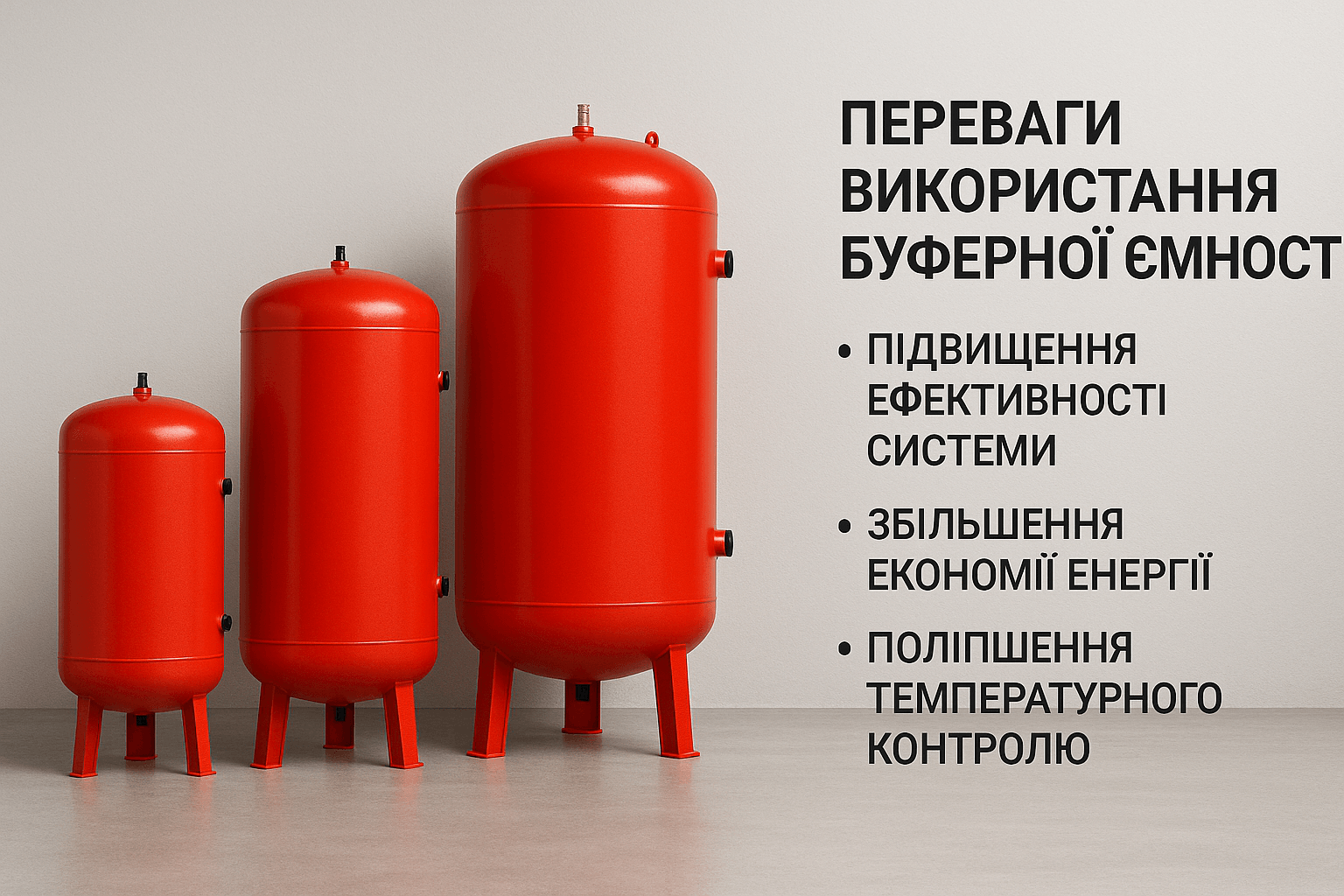

Переваги використання теплоакумулятора

Підвищення ефективності котла – основна перевага буферної ємності. Твердопаливний котел потужністю 25 кВт без акумулятора працює зі змінним навантаженням 30-100%, при цьому ККД коливається від 60% до 90%. З буферною ємністю казан працює при постійному навантаженні 80-100% з ККД 85-92%.

Економія палива становить 15-25% при використанні твердого палива та 5-10% для газових казанів. Будинок площею 150 м² з втратами 12 кВт споживає без акумулятора 18-20 м³ дров в опалювальний сезон. З буферною ємністю витрата знижується до 15-16 м³, економія складає 3600-6000 грн за вартості дров 1200 грн/м³.

Стабілізація температури у приміщенні відбувається за рахунок рівномірної подачі тепла. Без акумулятора температура в будинку може коливатися на 3-5 ° C, залежно від роботи котла. Буферна ємність згладжує ці коливання до ±1°C, забезпечуючи постійний комфорт.

Зниження кількості розпалювань полегшує обслуговування системи. Без теплоакумулятора твердопаливний котел потребує завантаження палива 3-4 рази на добу. З буферною ємністю достатньо 1-2 розпалювань на день, а в міжсезоння - 1 раз на 2-3 дні. Це особливо важливо для заміських будинків постійного проживання.

Захист від перегріву системи критично важливий для твердопаливних котлів. У разі відключення електрики циркуляційні насоси зупиняються, але паливо продовжує горіти. Буферна ємність поглинає надлишкове тепло, запобігаючи закипанню теплоносія та пошкодженню котла. Додатковий захист забезпечує термостатичний клапан, який за температури вище 95°C автоматично відкриває подачу холодної води.

Робота в режимі пікового споживання дозволяє використати дешевий нічний тариф на електроенергію. Електричні ТЕНи потужністю 6-9 кВт, вбудовані в буферну ємність, нагрівають воду вночі за тарифом 0,9 грн/кВт·год замість денного 1,68 грн/кВт·ч. Нагрівання 1000 л води від 20°C до 80°C потребує 70 кВт·год електроенергії, економія становить 55 грн за кожен цикл нагрівання.

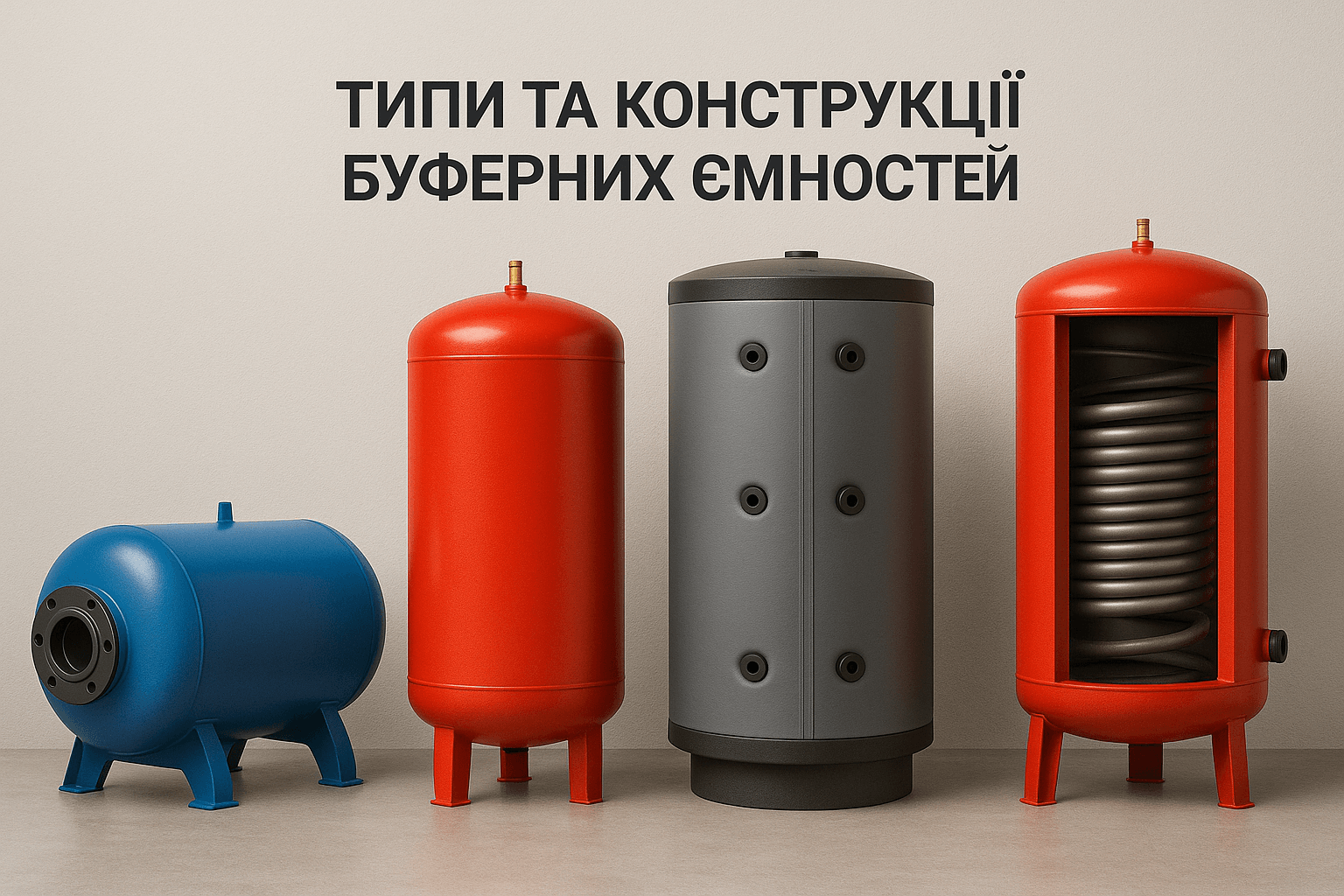

Типи та конструкції буферних ємностей

Прості накопичувальні баки є циліндричні ємності зі сталі товщиною 3-4 мм з теплоізоляцією. Об'єм варіюється від 300 до 5000 л, діаметр зазвичай становить 80-120 см, висота – від 120 до 250 см. Мають 4-6 патрубків для підключення ліній, що подає і зворотної, різних контурів. Ціна простого бака об'ємом 1000 л складає 12000–18000 грн.

Ємності із вбудованими теплообмінниками застосовуються для систем із кількома джерелами тепла. Змійникові теплообмінники виготовляються з нержавіючої сталі чи міді, мають площу поверхні 1,5-3 м² залежно від обсягу бака. Кожен контур має окремий теплообмінник, що запобігає змішуванню теплоносіїв із різним хімічним складом.

Багатофункціональні моделі з бойлером ГВП поєднують функції опалення та гарячого водопостачання. Усередині основного бака розміщується бойлер об'ємом 100-300 л із нержавіючої сталі. Така конструкція економить місце у котельні та знижує загальну вартість системи на 15-20% порівняно з окремими баками.

Ємності з електричними тенами мають вбудовані нагрівальні елементи потужністю 3-12 кВт. ТЕНи зазвичай розміщуються в нижній частині бака і використовуються як резервне або додаткове джерело тепла. Управління здійснюється терморегулятором з можливістю програмування за часом доби та днями тижня.

Матеріали виготовлення впливають на довговічність та ціну ємності. Вуглецева сталь з полімерним покриттям – найпоширеніший варіант із співвідношенням ціна/якість. Термін служби складає 15-20 років. Нержавіюча сталь служить 25-30 років, але коштує на 40-60% дорожче. Деякі виробники пропонують баки із емальованої сталі з терміном служби 20-25 років.

Теплоізоляція виконується з пінополіуретану завтовшки 80-120 мм або мінеральної вати 100-150 мм у захисній оболонці. Якісна ізоляція знижує тепловтрати до 2-3 кВт·год на добу з бака об'ємом 1000 л. Погана ізоляція може збільшити втрати до 10-15 кВт·год/добу, що зводить нанівець економію від використання акумулятора.

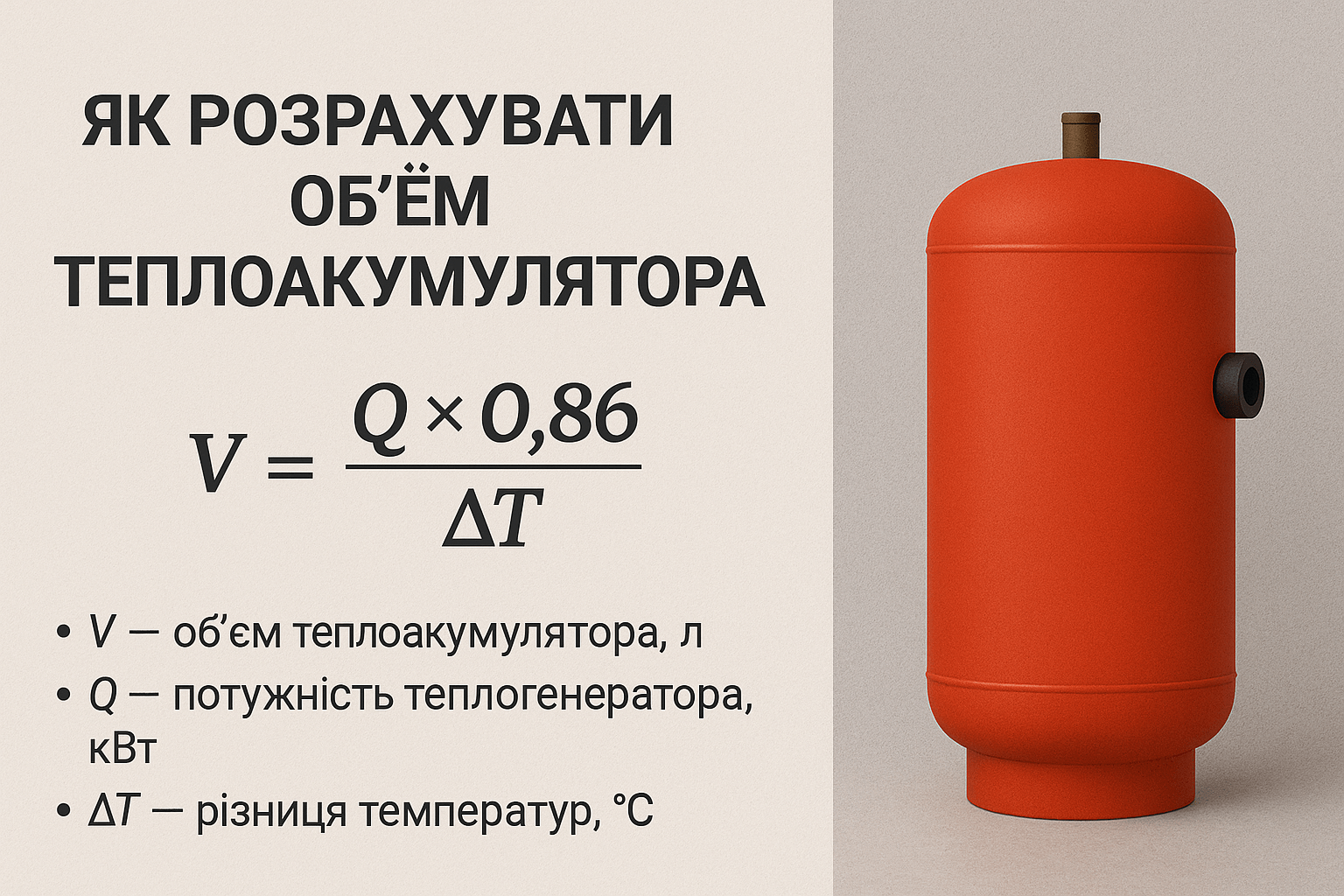

Розрахунок обсягу теплоакумулятора

Методика розрахунку для твердопаливних котлів ґрунтується на часі горіння одного завантаження палива. Стандартна формула: V = P × t / (1,16 × ΔT), де V – об'єм бака в літрах, P – потужність котла у кВт, t – час роботи котла у годинниках, ΔT – різниця температур у баку (зазвичай 40-50 ° C).

Для котла потужністю 25 кВт, що працює 4 години на одному завантаженні при перепаді температур 45 ° C: V = 25 × 4 / (1,16 × 45) = 1900 л. Практично приймається об'єм 1500-2000 л, оскільки казан не завжди працює на номінальній потужності.

Спрощена формула для твердопаливних казанів: 50-80 л на 1 кВт потужності. Для котла 20 кВт потрібно бак об'ємом 1000-1600 л. Найменший об'єм (50 л/кВт) підходить для добре утеплених будинків із низькими тепловтратами. Більший об'єм (80 л/кВт) необхідний для старих будинків з високими втратами тепла або при бажанні збільшити інтервал між розпалюванням.

Розрахунок для газових котлів спрямовано запобігання тактування. Мінімальний об'єм становить 10-15 л на 1 кВт потужності казана. Для казана 24 кВт достатньо бака 300-400 л. У будинках з низькими втратами теплового об'єм можна збільшити до 20-25 л/кВт для більшого комфорту.

Для сонячних колекторів об'єм розраховується виходячи із добового надходження сонячної енергії. В Україні середня добова інсоляція становить 3-5 кВт⋅год/м² залежно від сезону. Колектор площею 2 м² виробляє 6-10 кВт·год тепла на день. Для накопичення цієї енергії при перепаді температур 40 ° C потрібно: V = 8 кВт ч / (1,16 × 40) = 172 л. Практично приймається 300-400 л на 2 м 2 колекторів.

Чинники, що впливають на об'єм акумулятора:

• Площа будинку: для будинку 100 м² достатньо 800-1000 л, для 200 м² потрібно 1500-2000 л
• Тепловтрати: при тепловтратах понад 100 Вт/м² об'єм збільшується на 20-30%
• Режим експлуатації: для постійного проживання обсяг більший, ніж для періодичного
• Кліматична зона: у північних областях обсяг зростає на 15-25%
• Додаткові споживачі: ГВП, тепла підлога, гараж, теплиця

Практичний приклад: будинок 150 м² з втратами 80 Вт/м² (12 кВт), котел 25 кВт, режим постійного проживання. Базовий розрахунок: 25×60 = 1500 л. Коригування на втрати: +10%. Підсумковий об'єм: 1650 л. Вибирається стандартний бак 1500–2000 л.

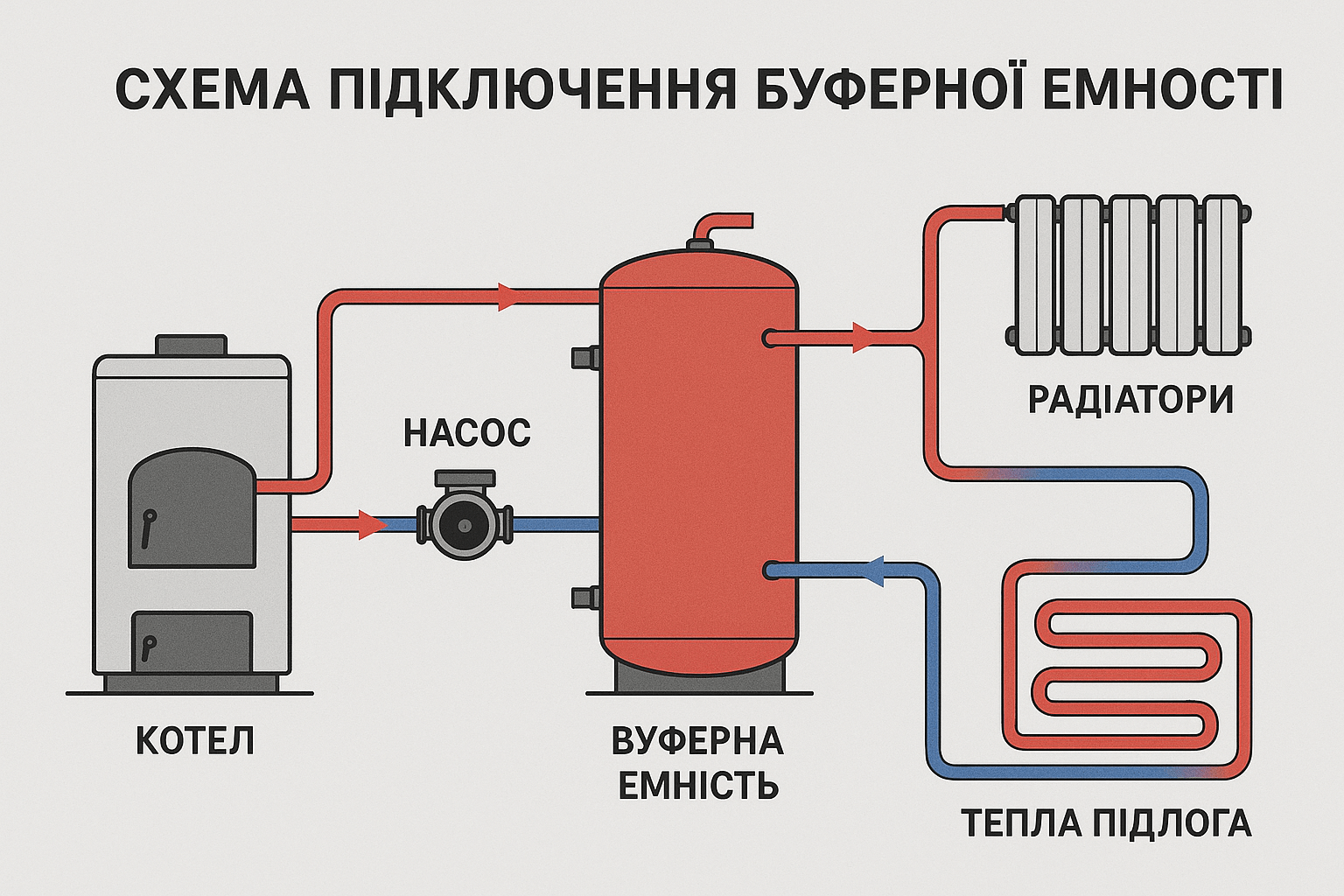

Схеми підключення буферної ємності

Підключення до твердопаливного котла виконується за схемою з триходовим термостатичним клапаном. Лінія, що подає, від котла підключається до верхньої частини бака, зворотна - до нижньої. Малий контур котла через триходовий клапан забезпечує температуру звернення не нижче 60°C, запобігаючи конденсації та корозії. Діаметр труб лінії подачі – 50-65 мм, зворотної – 40-50 мм. Обов'язкове встановлення групи безпеки із запобіжним клапаном на 3 бар.

Циркуляційний насос потужністю 60-100 Вт встановлюється на зворотній лінії казана. Продуктивність насоса розраховується за формулою: Q = P × 0,86 / ΔT, де Q - витрата в л / хв, P - потужність котла в кВт, ΔT - перепад температур (зазвичай 20 ° C). Для котла 25 кВт потрібен насос продуктивністю 1,1 м3/год з напором 4-6 м.

Інтеграція з газовим котлом використовує схему із гідравлічним роздільником. Діаметр гідрострілки складає DN32-DN50, залежно від потужності системи. Відстань між патрубками, що подають – не менше 6 діаметрів труби. Буферна ємність підключається як окремий контур із власним насосом. Така схема запобігає впливу контурів опалення на роботу котла і виключає тактування.

Автоматика газового котла керує температурою у верхній зоні бака через виносний датчик. При зниженні температури нижче 50°C котел автоматично вмикається та нагріває акумулятор до 80°C. Це забезпечує постійну наявність гарячого теплоносія для системи опалення.
Схема із сонячними колекторами вимагає спеціального бака із двома теплообмінниками. Нижній теплообмінник площею 1,5-2 м² підключається до колекторів через контролер датчиків температури. Верхній теплообмінник площею 1-1,5 м ² служить для дублюючого джерела тепла. Розширювальний бак геліоконтуру об'ємом 8% від об'єму системи встановлюється у верхній точці.

Антифриз контуру колекторів витримує температуру до -25°C. При температурі колектора на 8-10°C вище за температуру в баку включається циркуляційний насос потужністю 25-40 Вт. Продуктивність насоса становить 0,5-1 л/хв на 1 м² площі колекторів.

Багатоконтурні системи включають кілька контурів опалення з різними температурними режимами. Радіаторне опалення працює при температурі 70-80°C, тепла підлога – 35-45°C, повітряне опалення – 50-60°C. Кожен контур має власний насос та змішувальний вузол. Підключення виконується на різній висоті бака відповідно до необхідної температури.

Контур ГВП підключається через пластинчастий теплообмінник потужністю 20-30 кВт або вбудований бойлер. Циркуляційна лінія ГВП знижує час очікування гарячої води до 5-10 секунд. Зворотний клапан на лінії ГВП запобігає зворотній циркуляції при відборі води.

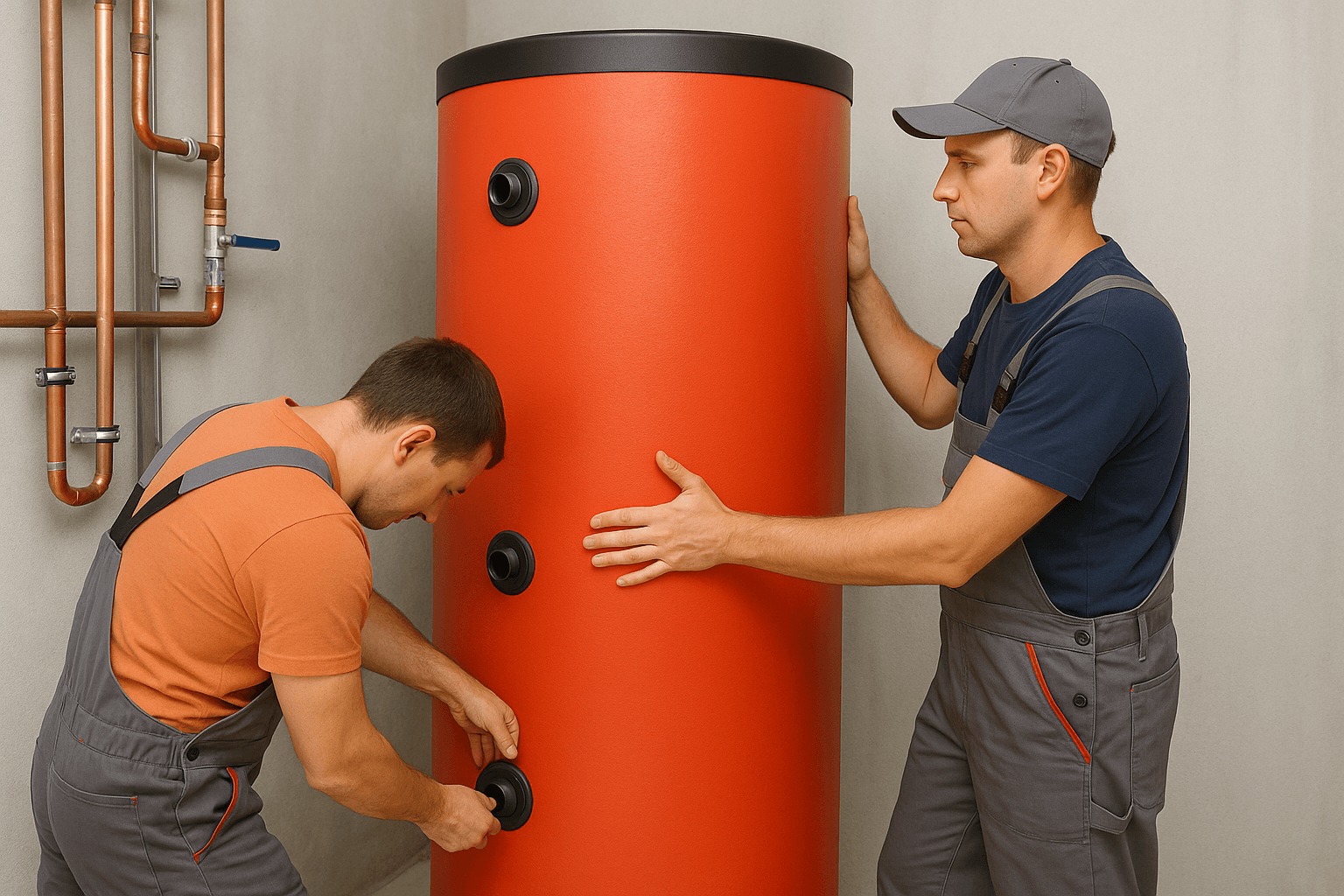

Установка та монтаж теплоакумулятора

1. Вимоги до приміщення включають висоту стелі не менше 2,5 м з урахуванням розмірів бака та можливості обслуговування. Мінімальні відстані: від стін – 0,6 м до стелі – 0,3 м, перед патрубками – 1 м для можливості заміни обладнання. Приміщення повинно мати вентиляцію та злив у каналізацію для аварійного скидання води.
2. Фундамент розраховується на повну масу заповненого бака. Бак об'ємом 1000 л важить близько 1200 кг тиск на підлогу становить 15-20 кН/м². Для бетонної підлоги завтовшки 10 см додаткове посилення не потрібне. На дерев'яних перекриттях потрібна розподільна плита товщиною 40-50 мм або металева рама.
3. Основа виконується з бетонної стяжки завтовшки 5-7 см з армуванням сіткою 100×100 мм. Під стяжку укладається теплоізоляція з екструдованого пінополістиролу завтовшки 50 мм для запобігання тепловтратам у ґрунт. Горизонтальність основи перевіряється рівнем, відхилення не повинно перевищувати 5 мм на 1 м.
4. Підведення трубопроводів виконується до встановлення бака. Діаметри труб: лінія, що подає від котла – DN32-DN50, зворотна – DN25-DN40, контури опалення – DN20-DN32 залежно від потужності. Матеріал труб – армований поліпропілен скловолокном або сталь оцинкована. Мідні труби використовуються тільки в системах з антифризом.
5. Компенсація теплових розширень забезпечується П-подібними компенсаторами чи сильфонними компенсаторами на кожні 10-15 м прямої ділянки трубопроводу. Кріплення труб виконується рухомими хомутами із гумовими прокладками через 1,5-2 м.
6. Група безпеки включає манометр, запобіжний клапан на 3 бар та автоматичний відвідник повітря. Встановлюється у верхній точці системи на лінії подачі від котла. Дренажна лінія від запобіжного клапана виводиться в каналізацію з лійкою для візуального контролю скидання.
7. Циркуляційні насоси встановлюються на зворотних лініях кожного контуру. Потужність насосів: котловий контур – 60-100 Вт, радіаторне опалення – 40-80 Вт, тепла підлога – 25-60 Вт. Всі насоси підключаються через байпаси з кульовими кранами для обслуговування без зливу системи.
8. Автоматика включає контролер керування насосами, датчики температури в баку (верх, середина, низ), кімнатний термостат. Сучасні контролери мають РК-дисплей та можливість програмування режимів роботи за часом доби та днями тижня. Вартість автоматики складає 3000-8000 грн. залежно від функціоналу.

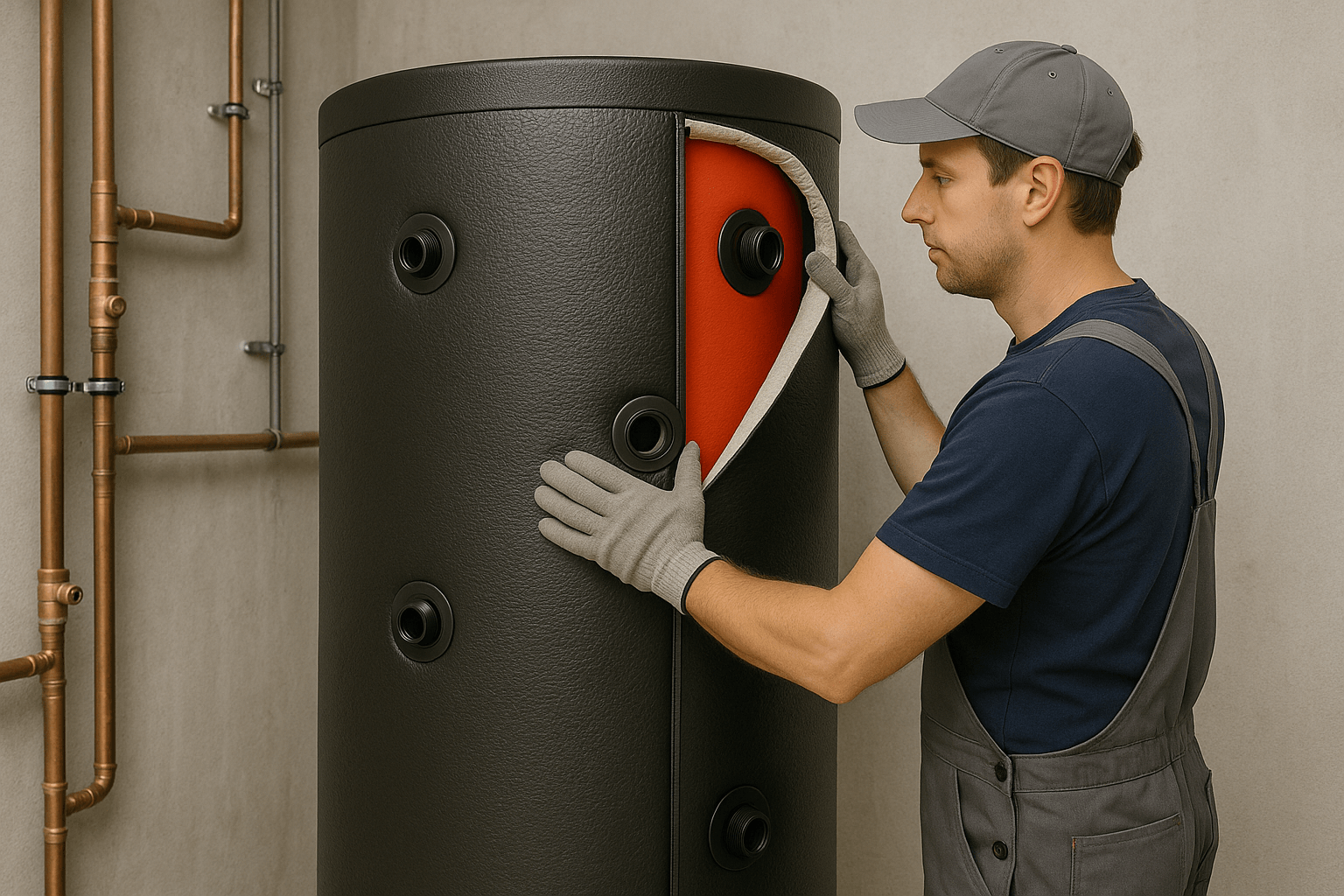

Утеплення та обслуговування буферної ємності

Матеріали для теплоізоляції повинні витримувати температуру до 100°C та не виділяти шкідливих речовин. Мінеральна вата щільністю 80-120 кг/м³ товщиною 100-150 мм забезпечує тепловтрати не більше 2-3 кВт ч/добу з бака 1000 л. Пінополіуретан товщиною 80-100 мм має найкращі теплоізоляційні властивості, але коштує на 30-40% дорожче.

Методи утеплення залежать від конструкції бака. Заводська ізоляція виконується напиленням пінополіуретану з подальшою обшивкою листовою сталлю або пластиком. Тепловтрати становлять 1,5-2,5 кВт⋅год/добу. Додаткове утеплення мінеральною ватою знижує втрати до 1-1,5 кВт ч/добу.

Самостійне утеплення виконується матами мінеральної вати, що закріплюються сталевим дротом або монтажною стрічкою. Захисна оболонка із фольгованого матеріалу відображає теплове випромінювання та захищає ізоляцію від вологи. Стики проклеюються алюмінієвим скотчем для виключення містків холоду.

Особлива увага приділяється утепленню трубопроводів та фланцевих з'єднань. Знімна ізоляція на фланцях виконується з матів мінеральної вати в чохлах із брезенту або шкірозамінника. Трубопроводи утеплюються циліндрами із спіненого каучуку завтовшки 20-30 мм.

Запобігання тепловтрат включає усунення містків холоду через металеві кріплення та трубопроводи. Опори бака ізолюються прокладками з гуми завтовшки 10-15 мм. Проходи труб через стіни герметизуються монтажною піною та закриваються декоративними накладками.
Регулярне обслуговування продовжує термін служби системи. Щорічно перевіряється стан ізоляції, затягування різьбових з'єднань, робота запобіжних клапанів. Тиск у системі контролюється за манометром, робочий тиск становить 1,5-2 бар.

Очищення та промивання системи виконується раз на 3-5 років або при погіршенні циркуляції. Хімічна промивка реагентами видаляє накип та відкладення. Вартість промивання системи з баком 1000 л складає 2000–4000 грн. Механічна очистка бака вимагає його демонтажу та виконується при капітальному ремонті.

Заміна магнієвого анода в баках із емальованою поверхнею проводиться щорічно. Анод вагою 0,8-1,2 кг коштує 800-1200 грн. Контроль стану анода виконується через оглядовий люк або за відключення системи на літній період.
