Монтаж чугунных канализационных труб – это процесс соединения отдельных элементов в единую систему отвода сточных вод. Чугунные трубы применяются в наружных канализационных сетях благодаря высокой прочности и долговечности до 80-100 лет. Стандартные диаметры для канализации составляют 100, 150, 200, 250 и 300 мм при длине отрезков 1-6 метров.

Основной тип соединения чугунных труб – раструбное с резиновыми уплотнительными кольцами. Раструб имеет внутренний диаметр больше наружного диаметра трубы на 6-8 мм, что обеспечивает плотную посадку с уплотнителем. Глубина захода гладкого конца в раструб составляет 80-120 мм в зависимости от диаметра трубы.

Для качественного монтажа потребуются специальные инструменты и материалы:

• Труборез или болгарка с диском по металлу
• Лебедка или подъемный механизм для труб диаметром от 200 мм
• Монтажная лопатка для установки уплотнителей
• Силиконовая смазка для облегчения соединения
• Резиновые уплотнительные кольца соответствующего диаметра
• Песок для устройства подушки фракции 0,5-2 мм

Проектирование системы должно учитывать минимальные уклоны: для труб диаметром 100-150 мм – 20 мм на погонный метр, для диаметра 200 мм и более – 10 мм на метр. Глубина заложения труб должна быть ниже уровня промерзания грунта плюс 0,5 метра.

Подготовительные работы перед монтажом

Расчет параметров системы начинается с определения диаметров труб по расходу стоков. Для частного дома с 3-4 жильцами достаточно трубы диаметром 100 мм на выпуске и 150 мм для дворовой сети. Уклон рассчитывается по формуле: перепад высот делить на длину участка. Например, при длине участка 20 метров и диаметре 150 мм необходимый перепад составит 20 × 0,02 = 0,4 метра.

Разметка трассы выполняется с помощью лазерного нивелира или водяного уровня. Сначала отмечают точки входа и выхода системы, затем промежуточные точки через каждые 10-15 метров. Важно учесть расположение существующих коммуникаций и избежать их пересечения. Минимальное расстояние от водопровода должно составлять 1,5 метра по горизонтали.

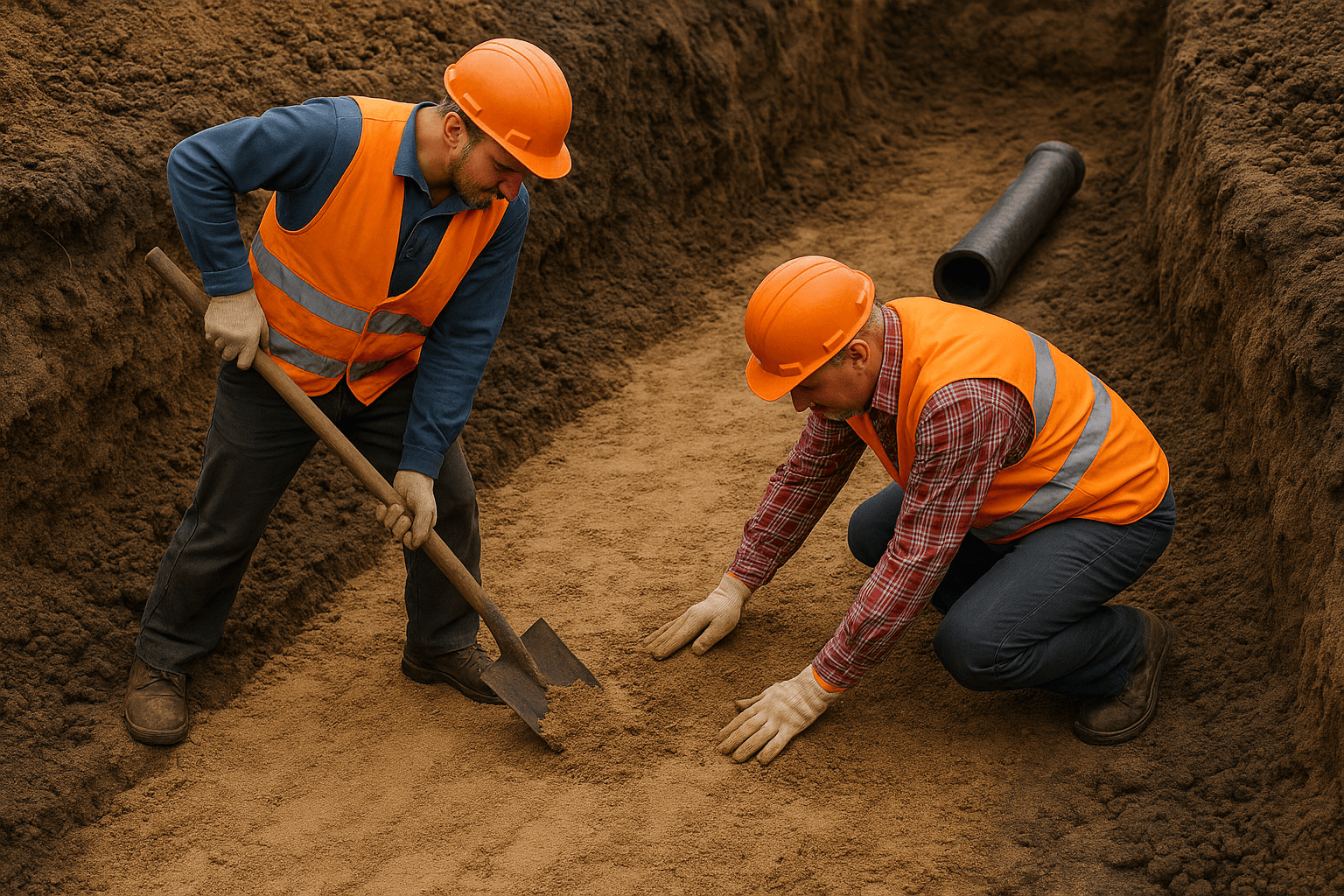

Подготовка траншей включает выемку грунта на расчетную глубину плюс 20 см для устройства песчаной подушки. Ширина траншеи должна превышать наружный диаметр трубы на 40-60 см с каждой стороны для удобства монтажа. Дно траншеи выравнивается с соблюдением проектного уклона с точностью ±5 мм на погонный метр.

При проверке качества труб обращают внимание на отсутствие трещин, сколов и деформаций раструба. Резиновые уплотнители не должны иметь порезов, затвердевших участков или потери эластичности. Геометрия труб проверяется шаблоном – отклонение от круглости не должно превышать 1% от номинального диаметра.

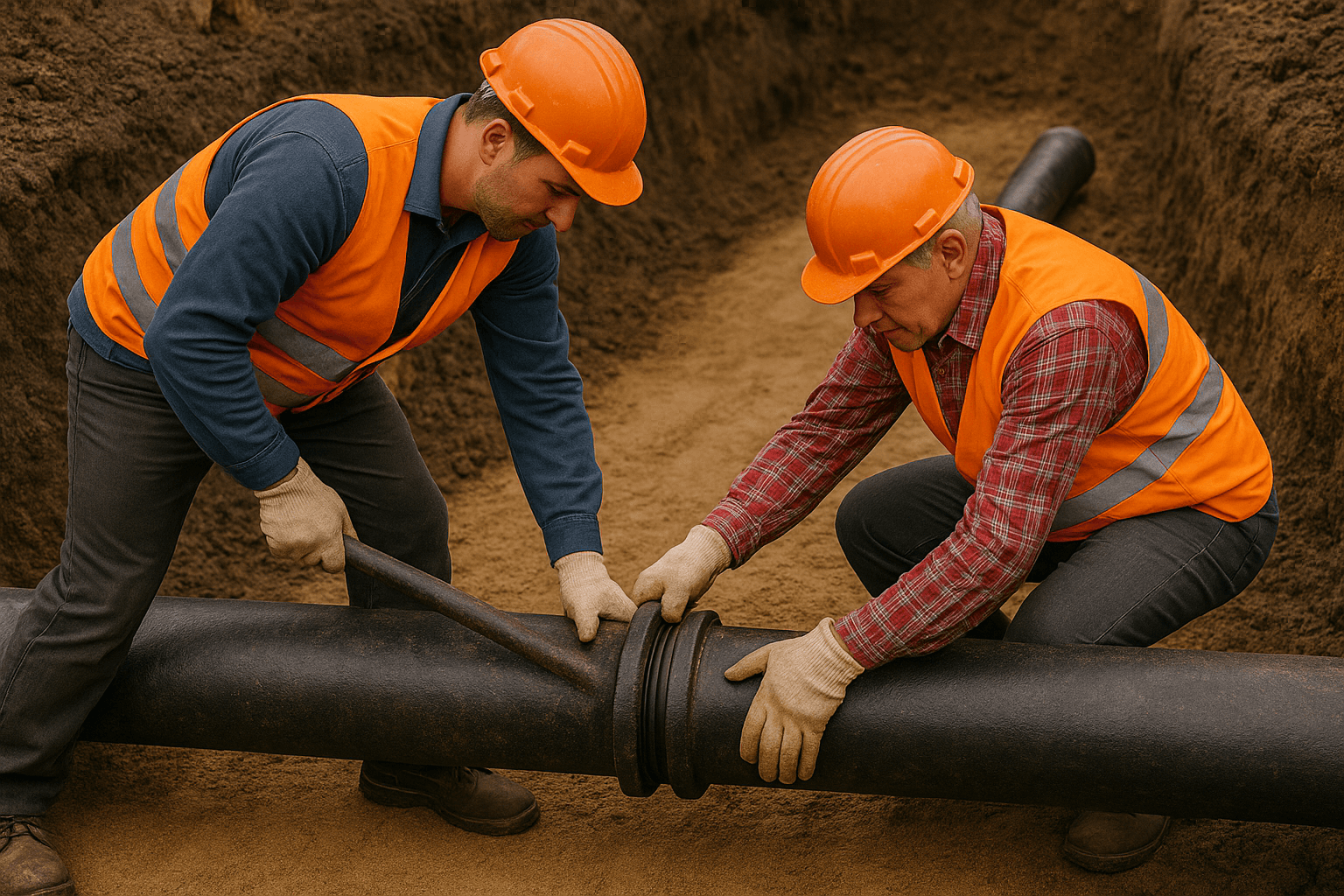

Технология соединения чугунных труб с раструбами

Подготовка соединяемых элементов начинается с очистки внутренней поверхности раструба и наружной поверхности гладкого конца трубы от грязи, ржавчины и посторонних частиц. Поверхности обезжириваются растворителем и просушиваются. На гладком конце трубы мелом отмечается глубина захода в раструб для контроля правильности соединения.

Установка резинового уплотнителя требует аккуратности и соблюдения технологии. Кольцо укладывается в специальную канавку раструба, при этом его нельзя перекручивать или растягивать. Уплотнитель должен равномерно прилегать ко всей окружности канавки без складок и перегибов. Для труб диаметром 100 мм используются кольца сечением 10×8 мм, для диаметра 150 мм – 12×10 мм.

Последовательность сборки соединения предусматривает нанесение силиконовой смазки на уплотнительное кольцо и гладкий конец трубы. Труба вводится в раструб строго по оси без перекосов до упора, затем отводится назад на 5-10 мм для создания компенсационного зазора. При диаметре 200 мм и более используется лебедка или домкрат для создания необходимого усилия.

Контроль герметичности выполняется визуальным осмотром равномерности захода трубы по меловой отметке. Уплотнительное кольцо должно быть видно по всей окружности соединения и не выступать за пределы раструба. Окончательная проверка герметичности проводится гидравлическими испытаниями после завершения монтажа участка.

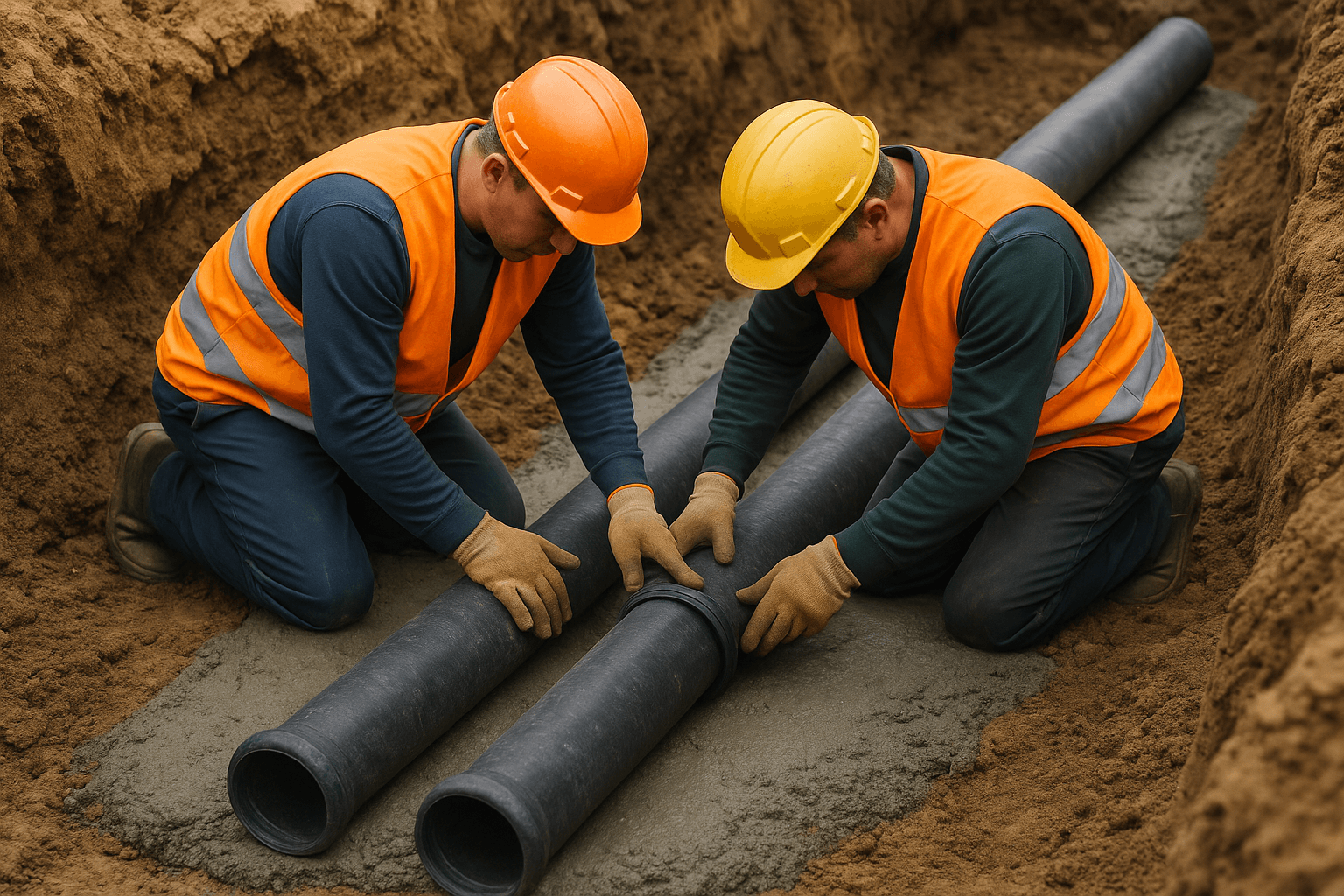

Монтаж чугунных труб на цементно-песчаной подушке

Устройство песчаной подушки обеспечивает равномерное распределение нагрузки от трубы на грунт. Толщина подушки составляет 10-20 см в зависимости от диаметра трубы и типа грунта. Песок укладывается слоями по 5-7 см с проливкой водой и трамбовкой виброплитой. Верхний слой подушки профилируется под форму трубы с углублением на 1/6 диаметра.

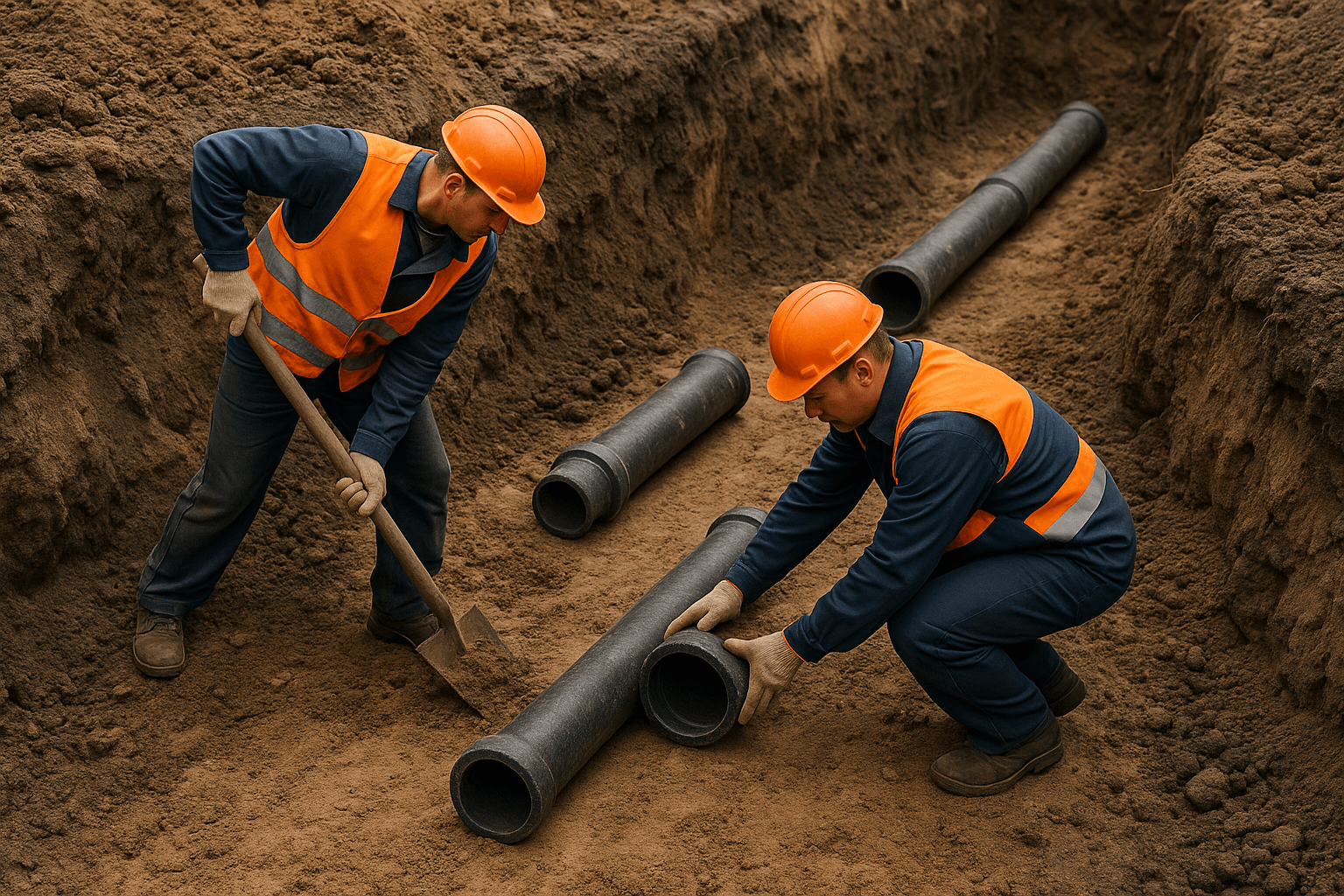

Установка труб начинается с нижней точки системы против направления течения стоков. Первая труба укладывается на подушку и выставляется по отметкам высоты с помощью нивелира. Положение трубы фиксируется временными опорами из кирпича или деревянных брусков. Каждая последующая труба соединяется с предыдущей по описанной выше технологии.

Контроль уклонов проводится после укладки каждой трубы с помощью нивелира или лазерного уровня. Допустимое отклонение от проектного уклона составляет ±5 мм на погонный метр. При превышении допуска труба переукладывается с корректировкой высотного положения песчаной подушки.

Засыпка труб выполняется в два этапа. Сначала пазухи вокруг трубы заполняются песком слоями по 15-20 см с трамбовкой до высоты 30 см над верхом трубы. Трамбовка производится легкими ручными трамбовками во избежание повреждения трубы. Окончательная засыпка траншеи выполняется местным грунтом с послойным уплотнением через каждые 30 см до проектной отметки поверхности.

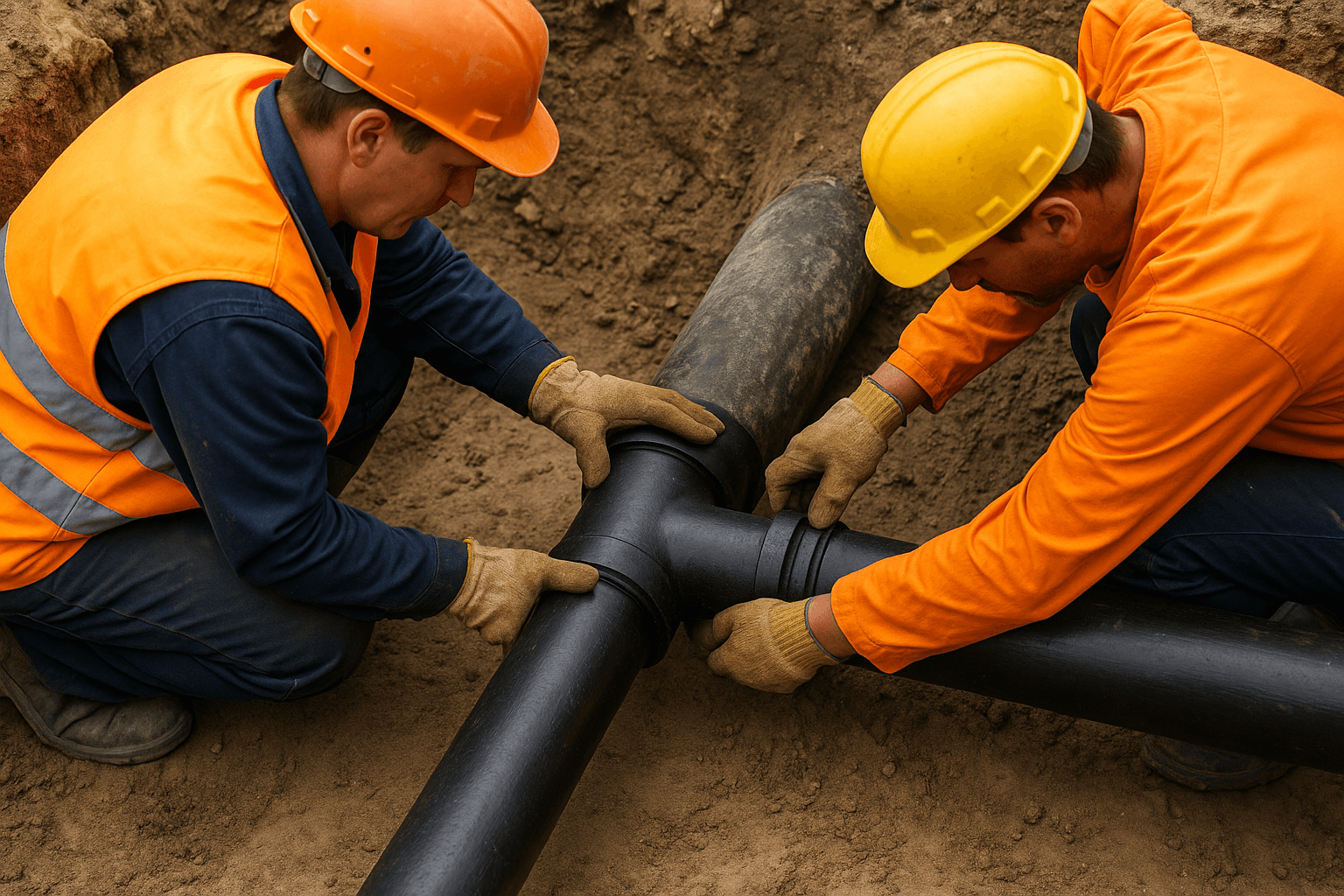

Установка фасонных элементов и переходников

Монтаж отводов и тройников требует точной разметки места установки. Тройник устанавливается строго вертикально с соблюдением угла присоединения 45° или 90°. Для диаметра 150 мм расстояние от центра тройника до оси присоединяемой трубы составляет 75 мм при угле 90°. Отводы монтируются с учетом радиуса поворота – для трубы 150 мм минимальный радиус составляет 300 мм.

Переходники с одного диаметра на другой устанавливаются с соблюдением направления потока от большего диаметра к меньшему. Переход с 200 мм на 150 мм выполняется плавно под углом не более 15° к оси трубы. Эксцентрические переходники устанавливаются так, чтобы верхние образующие труб находились в одной плоскости для предотвращения образования воздушных пробок.

Соединение чугунных участков с пластиковыми трубами осуществляется через специальные переходные муфты. Резиновая муфта для соединения чугунной трубы 150 мм с пластиковой имеет длину 200 мм и обеспечивает герметичное соединение при затяжке хомутов моментом 40-50 Нм. Важно соблюдать глубину захода труб в муфту – не менее 50 мм с каждой стороны.

Ревизионные колодцы устанавливаются через каждые 35 метров прямого участка и в местах изменения направления на угол более 30°. Для труб диаметром 150 мм используются колодцы диаметром 1000 мм. Дно колодца выполняется с лотком, повторяющим форму трубы, для беспрепятственного движения стоков.

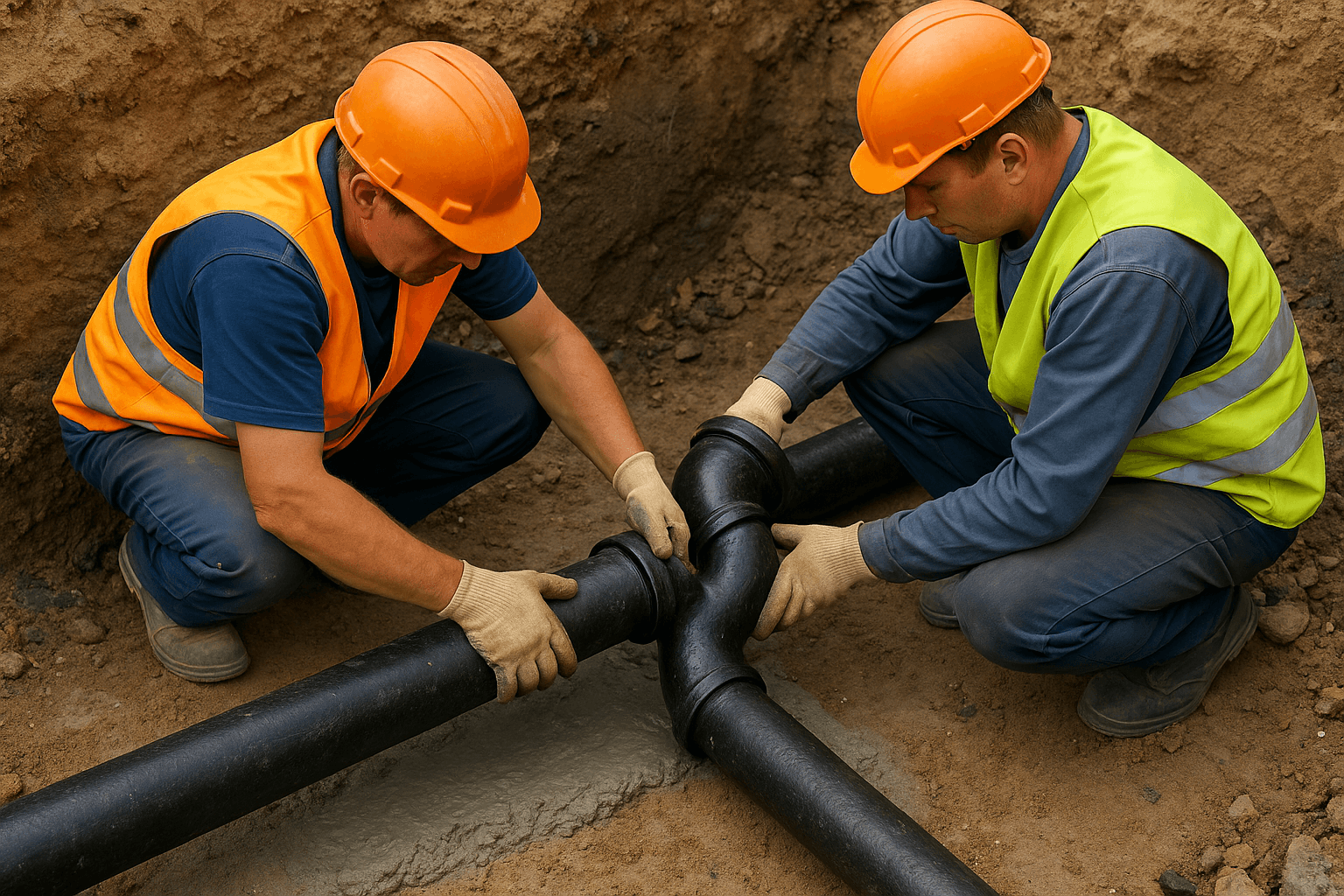

Врезка в существующую чугунную канализацию

Резка чугунных труб выполняется болгаркой с диском по металлу толщиной 2-3 мм. Место реза размечается по окружности с помощью мела или маркера. Рез должен быть строго перпендикулярен оси трубы. После резки торец зачищается напильником для удаления заусенцев и неровностей.

Установка врезного тройника начинается с подготовки седла на основной трубе. Вырезается отверстие диаметром на 5 мм меньше внутреннего диаметра присоединяемой трубы. Для врезки трубы диаметром 100 мм в магистраль 150 мм вырезается отверстие диаметром 95 мм. Края отверстия зачищаются и обрабатываются антикоррозионным составом.

Герметизация места врезки выполняется с помощью специальной резиновой прокладки и прижимного фланца. Прокладка должна перекрывать отверстие на 10-15 мм по периметру. Болты фланца затягиваются равномерно крест-накрест с усилием 30-40 Нм. После монтажа соединение проверяется на герметичность заполнением участка водой.

Восстановление целостности системы после врезки требует проверки правильности уклонов и отсутствия перепадов по высоте. Новый участок должен иметь такой же уклон, как основная магистраль. Если врезка выполняется в действующую систему, работы проводятся в период минимального водоотведения с временным перекрытием стоков.

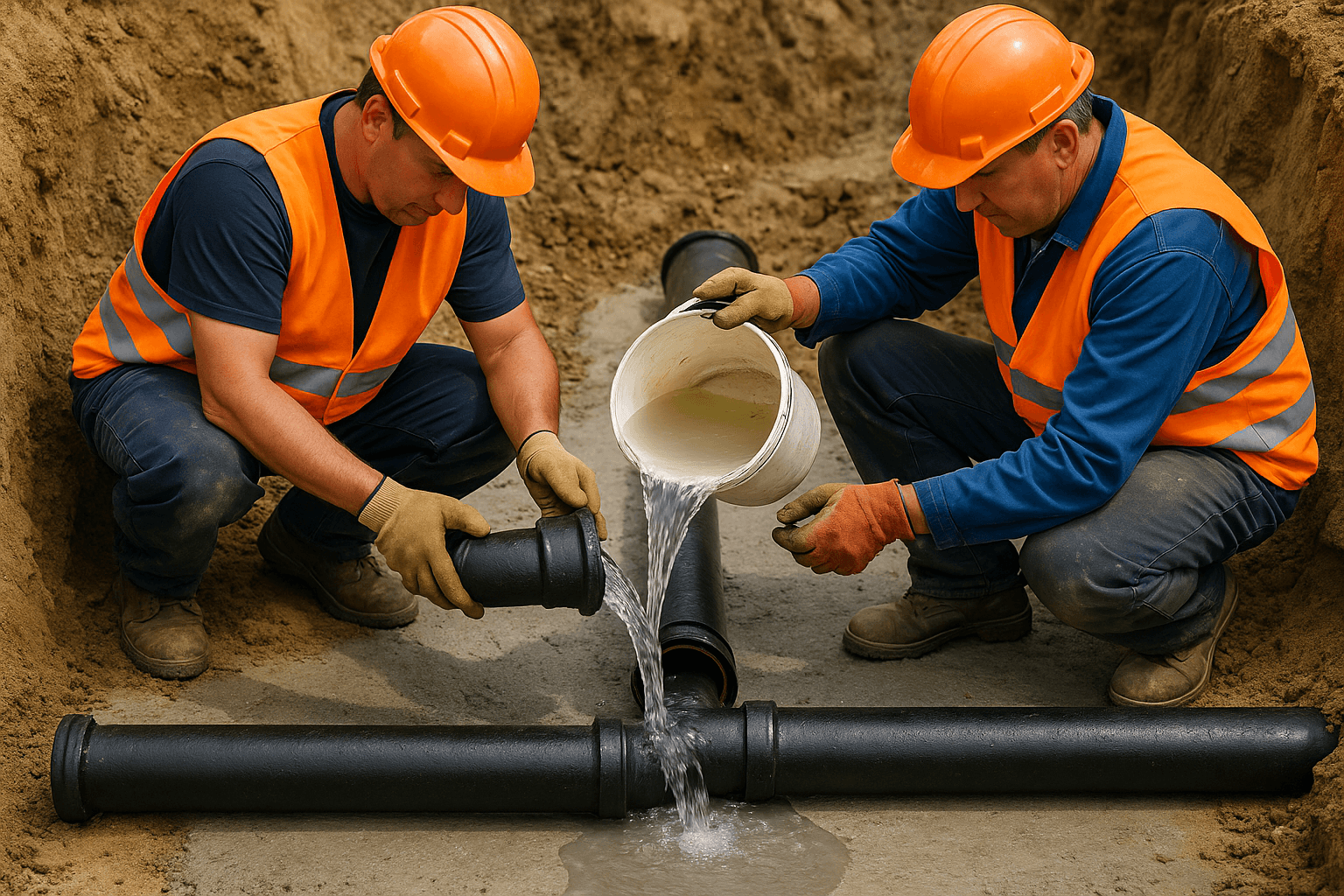

Гидравлические испытания смонтированной системы

1. Подготовка к испытаниям включает заглушку нижнего конца системы и установку контрольных приборов. Для создания испытательного давления используется гидравлический насос или водопроводная сеть через редуктор давления. Испытательное давление для самотечной канализации составляет 0,1 МПа (1 атмосфера) с выдержкой 30 минут.
2. Заполнение системы водой производится медленно снизу вверх для полного удаления воздуха. Скорость заполнения не должна превышать 0,5 м³/час для предотвращения гидроударов. После заполнения система выдерживается под давлением 15 минут для стабилизации, затем проводится основное испытание.
3. Во время испытаний контролируется падение давления и появление течей. Допустимое падение давления составляет не более 0,02 МПа за 30 минут испытаний. Все соединения осматриваются визуально на предмет появления капель воды или влажных пятен.
4. При обнаружении течей испытания прекращаются, система освобождается от воды, дефекты устраняются, и испытания повторяются. Результаты оформляются актом с указанием даты, времени испытаний, достигнутого давления и отсутствия течей.

Типичные ошибки при монтаже и их предотвращение

Неправильный расчет уклонов – самая частая ошибка при монтаже. Недостаточный уклон (менее 10 мм/м для труб 200 мм) приводит к заиливанию системы и образованию засоров. Избыточный уклон (более 50 мм/м) вызывает размыв донных отложений и эрозию труб. Контроль уклонов должен выполняться на каждом участке с помощью нивелира.

Ошибки при установке уплотнителей включают перекручивание кольца при установке, недостаточную смазку или повреждение поверхности уплотнителя острыми предметами. Поврежденный уплотнитель подлежит замене. Для облегчения монтажа используется только силиконовая смазка – масла и жиры разрушают резину.

Нарушения технологии соединений проявляются в недостаточной глубине захода трубы в раструб или перекосе при соединении. Минимальная глубина захода для труб диаметром 150 мм составляет 90 мм. Перекос более 2° приводит к неравномерному сжатию уплотнителя и возможным течам.

Исправление дефектов монтажа требует частичной или полной переделки дефектного участка. При небольших течах можно попытаться подтянуть соединение или заменить уплотнитель. Серьезные дефекты – неправильные уклоны, значительные перекосы – требуют демонтажа и повторной укладки участка с соблюдением технологии.
