Как установить глубинный насос в скважину?

Как установить глубинный насос в скважину?

Надежное водоснабжение из скважины – залог комфортной жизни за городом. Однако даже самая качественная скважина не будет полезной без правильно установленного насосного оборудования. Неверный монтаж глубинного насоса может привести к множеству проблем: снижению производительности, быстрому износу оборудования и даже выходу из строя всей системы водоснабжения. При этом ремонт глубинного насоса, установленного в скважине, часто требует значительных затрат и усилий.

Правильная установка глубинного насоса позволяет обеспечить его стабильную работу на протяжении всего срока службы, который может составлять 7-10 лет и более. Кроме того, это гарантирует оптимальную производительность оборудования и защиту от типичных проблем, связанных с эксплуатацией насосов в скважинах.

В этой статье мы рассмотрим все этапы установки глубинного насоса – от подготовительных работ до окончательного подключения и тестирования системы. Следуя нашим рекомендациям, вы сможете выполнить монтаж самостоятельно или проконтролировать качество работы специалистов.

Подготовительные работы

Подготовительные работы

Перед установкой глубинного насоса необходимо убедиться, что у вас есть вся необходимая информация о скважине и подходящее оборудование для монтажа.

Первым делом определите основные параметры скважины:

  • Глубина скважины (общая протяженность от поверхности до дна)
  • Статический уровень воды (расстояние от поверхности до зеркала воды в состоянии покоя)
  • Динамический уровень воды (уровень при работающем насосе)
  • Дебит скважины (количество воды, которое скважина способна давать в единицу времени)
  • Внутренний диаметр обсадной трубы

Обычно эту информацию можно получить из паспорта скважины, который составляется буровой компанией после завершения работ. Если паспорт отсутствует, параметры можно определить самостоятельно с помощью специальных измерительных устройств или пригласить специалистов для проведения необходимых замеров.

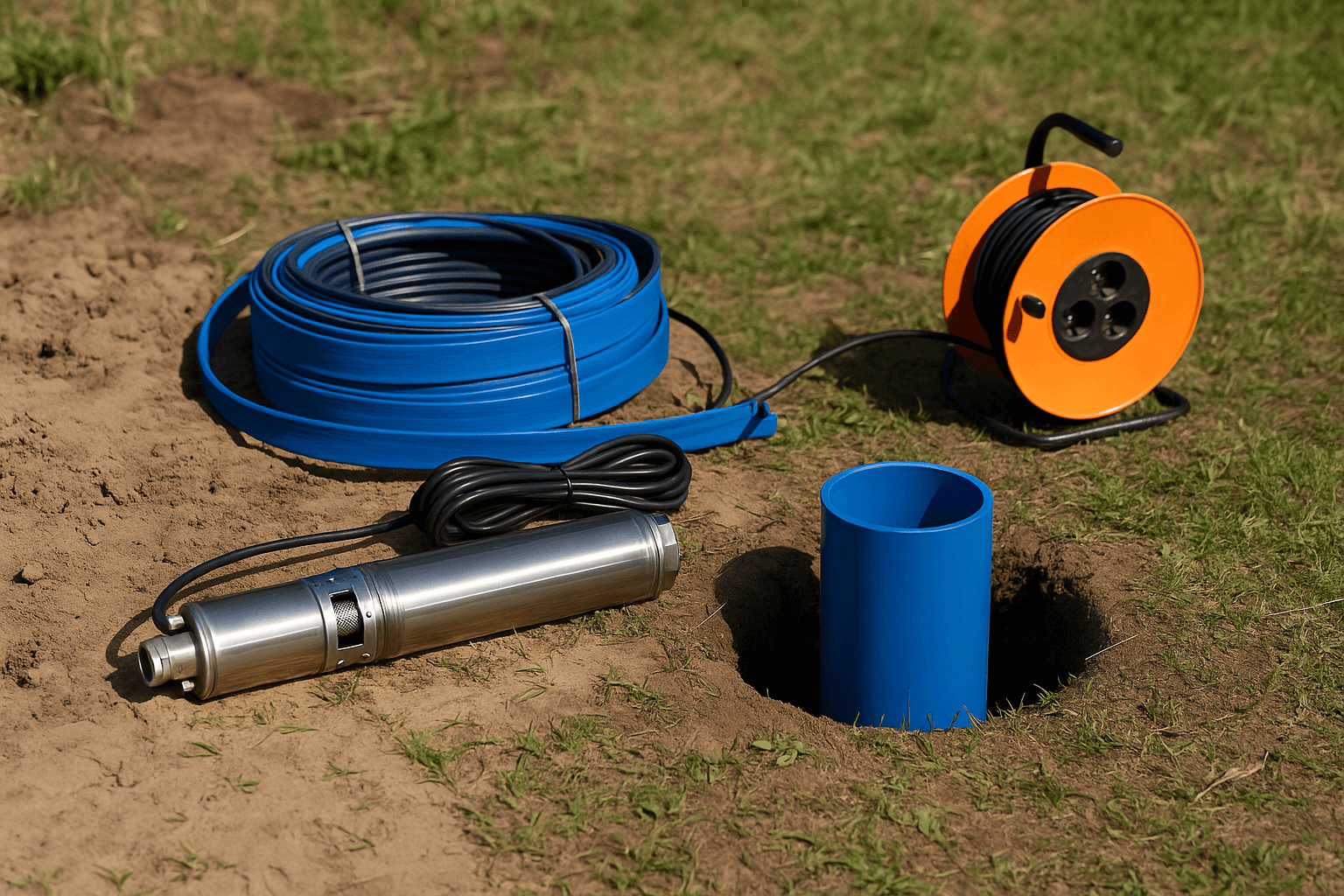

Для монтажа глубинного насоса вам понадобятся следующие инструменты и материалы:

  • Трос для страховки насоса (стальной или кевларовый)
  • Хомуты для крепления кабеля к водоподъемной трубе
  • Изоляционная лента или термоусадочная трубка для защиты соединений
  • Гаечные ключи и отвертки для сборки
  • Плоскогубцы и кусачки для работы с тросом и проводами
  • Рулетка или измерительный шнур для контроля глубины погружения
  • Тестер для проверки электрических соединений

В зависимости от типа используемых труб и соединений могут потребоваться дополнительные инструменты: труборез, паяльник для полипропиленовых труб, газовый ключ для металлических соединений.

Комплектация современных глубинных насосов обычно включает:

  • Непосредственно насосный агрегат
  • Кабель электропитания (в базовой комплектации часто 30-50 метров)
  • Органы управления (пульт или блок)
  • Обратный клапан
  • Инструкция по монтажу и эксплуатации

При выборе насоса важно учитывать несколько критических параметров. Напор насоса должен быть достаточным для подъема воды с учетом динамического уровня и требуемого давления в системе. Например, если динамический уровень составляет 40 метров, а для комфортного использования требуется давление, эквивалентное еще 20 метрам водяного столба, то напор насоса должен быть не менее 60-65 метров.

Производительность насоса не должна превышать дебит скважины. Для бытового использования обычно достаточно производительности 2-4 м³/час. Если дебит скважины ниже производительности насоса, потребуется установка системы защиты от сухого хода.

Подготовка насоса к погружению

Подготовка насоса к погружению

После того как все необходимые параметры определены и материалы подготовлены, можно приступать к подготовке насоса к погружению.

Распакуйте насос и внимательно проверьте комплектацию согласно инструкции производителя. Осмотрите насос на предмет возможных повреждений при транспортировке. Особое внимание обратите на целостность кабеля и его соединение с двигателем насоса – это критически важные компоненты.

Перед погружением убедитесь, что параметры электросети соответствуют требованиям насоса. Большинство бытовых моделей работают от сети 220В, но некоторые трехфазные модели требуют напряжения 380В.

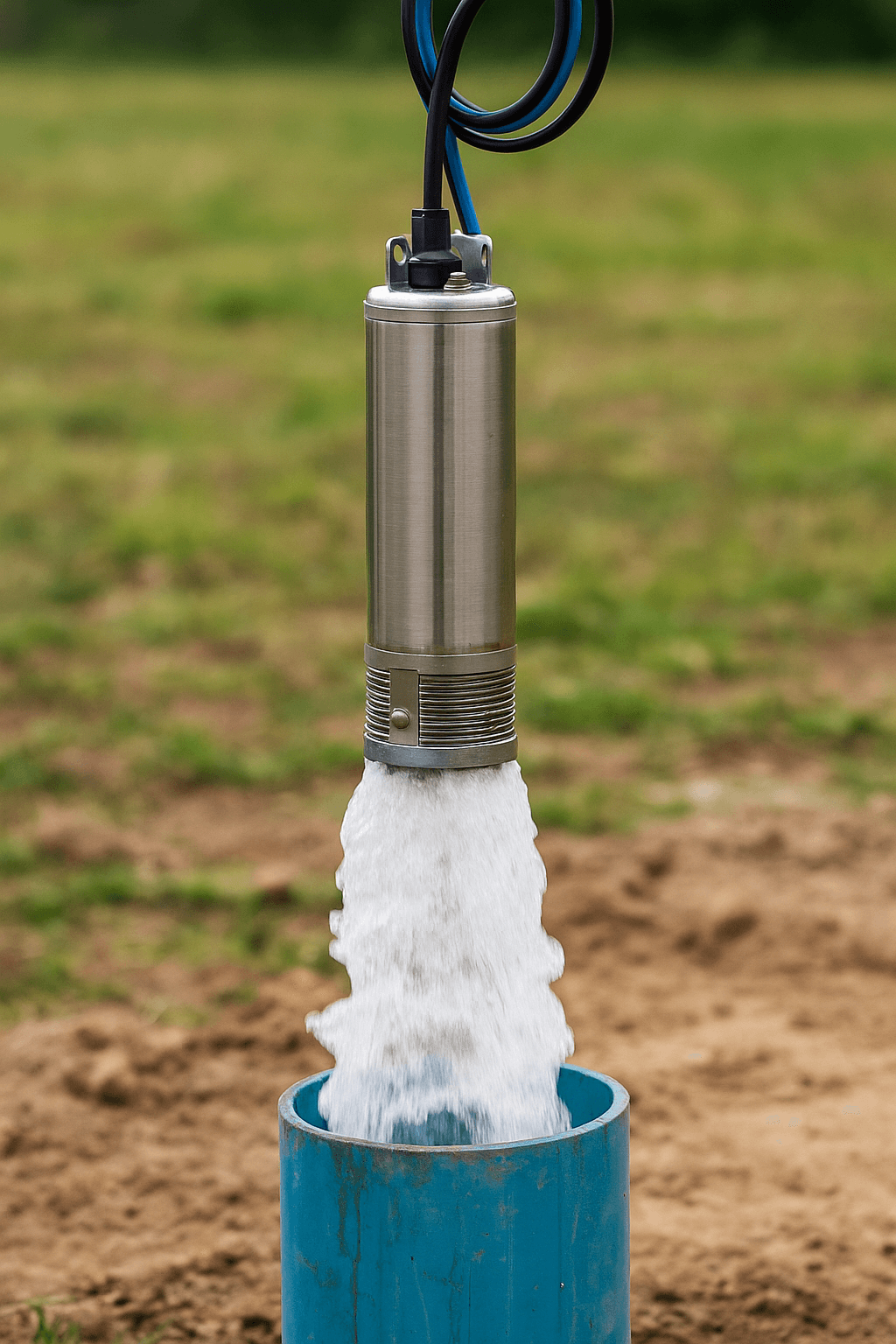

Проверьте работоспособность насоса, кратковременно подключив его к электросети. Внимание! Не запускайте насос "на сухую" более чем на 5-10 секунд, это может привести к повреждению механической части.

Далее необходимо подсоединить напорную трубу к выходному патрубку насоса. В зависимости от типа насоса и используемых труб, соединение может быть резьбовым или фланцевым. Для обеспечения герметичности резьбовых соединений используйте ФУМ-ленту или специальный сантехнический лен. При затягивании соединений следите, чтобы не повредить пластиковые детали.

На этом этапе также устанавливается обратный клапан, если он не встроен в конструкцию насоса. Обратный клапан предотвращает обратный ток воды при остановке насоса и сохраняет заполнение трубопровода, что облегчает последующие запуски и предотвращает гидроудары. Обычно клапан устанавливается на расстоянии 1-2 метров от насоса. Обратите внимание на направление установки клапана – стрелка на его корпусе должна быть направлена от насоса.

Следующий важный шаг – крепление питающего кабеля к водоподъемной трубе. Кабель должен быть закреплен таким образом, чтобы исключить его повреждение при спуске или во время работы насоса. Для этого используются специальные хомуты или кабельные стяжки, которые размещаются с интервалом 2-3 метра. Не затягивайте хомуты слишком сильно, чтобы не повредить изоляцию кабеля.

Если длины штатного кабеля недостаточно, придется выполнить наращивание. Соединение кабеля должно быть абсолютно герметичным, поскольку оно будет находиться под водой. Для соединения используйте специальные термоусадочные муфты или водостойкие соединительные коробки. Ни в коем случае не используйте обычную изоленту для герметизации соединений под водой – это приведет к короткому замыканию.

К верхней части насоса необходимо надежно прикрепить страховочный трос. Он должен выдерживать вес насоса и водоподъемной колонны с запасом прочности не менее 2-3 раз. Для большинства бытовых насосов достаточно троса с разрывным усилием от 200 кг. Правильное крепление троса гарантирует, что насос можно будет извлечь из скважины даже в случае обрыва или повреждения водоподъемной трубы.

Код: 71987
Скважинный насос Pedrollo 4SRm 2/17 S PD однофазный Скважинный насос Pedrollo 4SRm 2/17 S PD однофазный
отзывов
В наличии
+247₴ бонусов
Код: 71986
Скважинный насос Pedrollo 4SRm 2/12 S PD однофазный Скважинный насос Pedrollo 4SRm 2/12 S PD однофазный
отзывов
В наличии
+214₴ бонусов
Код: 114917
Насос вибрационный Wetron WVM60-1 0.25 кВт 18 л/мин 10 м кабель Насос вибрационный Wetron WVM60-1 0.25 кВт 18 л/мин 10 м кабель
отзывов
В наличии
+11₴ бонусов

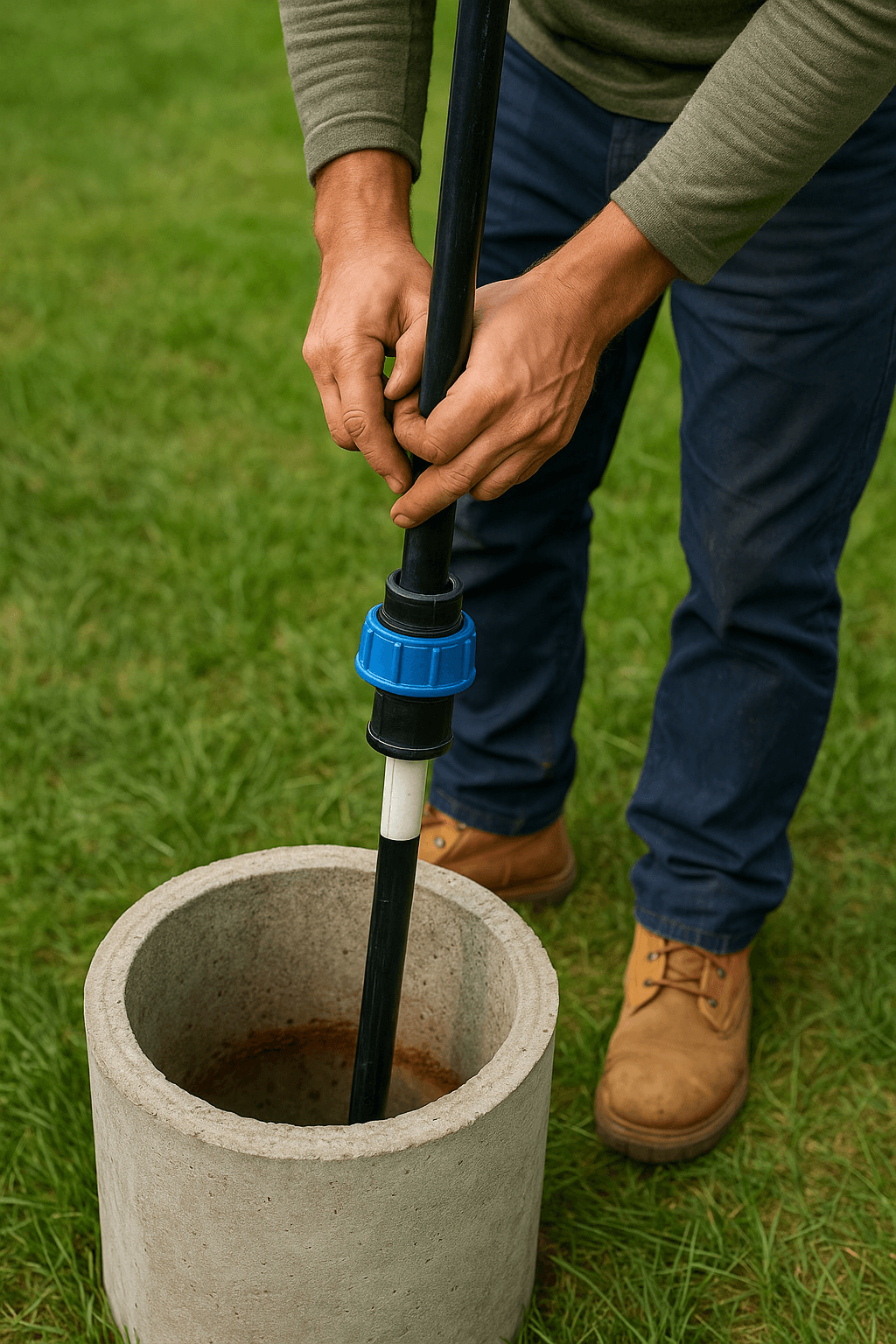

Монтаж трубопровода

Монтаж трубопровода

Выбор материала для водоподъемных труб – важный этап, от которого зависит надежность и долговечность всей системы. На сегодняшний день для монтажа глубинных насосов используются три основных типа труб: полиэтиленовые, полипропиленовые и металлические.

Полиэтиленовые трубы ПНД (полиэтилен низкого давления) являются наиболее распространенным вариантом благодаря оптимальному сочетанию прочности, гибкости и стоимости. Они выдерживают давление до 10-16 атмосфер, устойчивы к коррозии и имеют гладкую внутреннюю поверхность, что снижает гидравлическое сопротивление. Для бытовых скважин глубиной до 50-80 метров обычно используют трубы ПНД диаметром 32-40 мм.

Полипропиленовые трубы отличаются повышенной жесткостью и температурной стойкостью, но при этом более хрупкие, особенно при низких температурах. Их основное преимущество – простота соединения методом термической сварки, что обеспечивает абсолютную герметичность стыков.

Металлические трубы (нержавеющая сталь или оцинкованная сталь) применяются в случаях, когда требуется максимальная прочность или термостойкость. Однако они подвержены коррозии, имеют большой вес и высокую стоимость, поэтому в бытовых скважинах используются редко.

После выбора типа труб необходимо обеспечить надежное соединение отдельных секций. Для труб ПНД используются компрессионные или резьбовые фитинги. Компрессионные фитинги проще в монтаже и не требуют специального инструмента, но их стоимость выше. При использовании резьбовых фитингов обязательно применение ФУМ-ленты или сантехнического льна для герметизации соединений.

Если вы используете полипропиленовые трубы, соединение производится с помощью специального паяльника для полипропилена. Температура пайки составляет около 260°C, а время нагрева зависит от диаметра трубы (для трубы диаметром 32 мм – около 6-8 секунд).

При монтаже трубопровода необходимо закрепить кабель к трубе с помощью пластиковых хомутов или специальной монтажной ленты. Шаг крепления – каждые 2-3 метра. Кабель должен быть закреплен таким образом, чтобы не было провисаний, но в то же время изоляция не должна быть повреждена от чрезмерного натяжения.

Очень важно правильно рассчитать длину водоподъемной трубы. Насос должен быть погружен на 1-2 метра ниже динамического уровня воды, но при этом не должен опускаться до дна скважины. Оптимальное расстояние от насоса до дна – 1-5 метров в зависимости от качества воды и конструкции скважины.

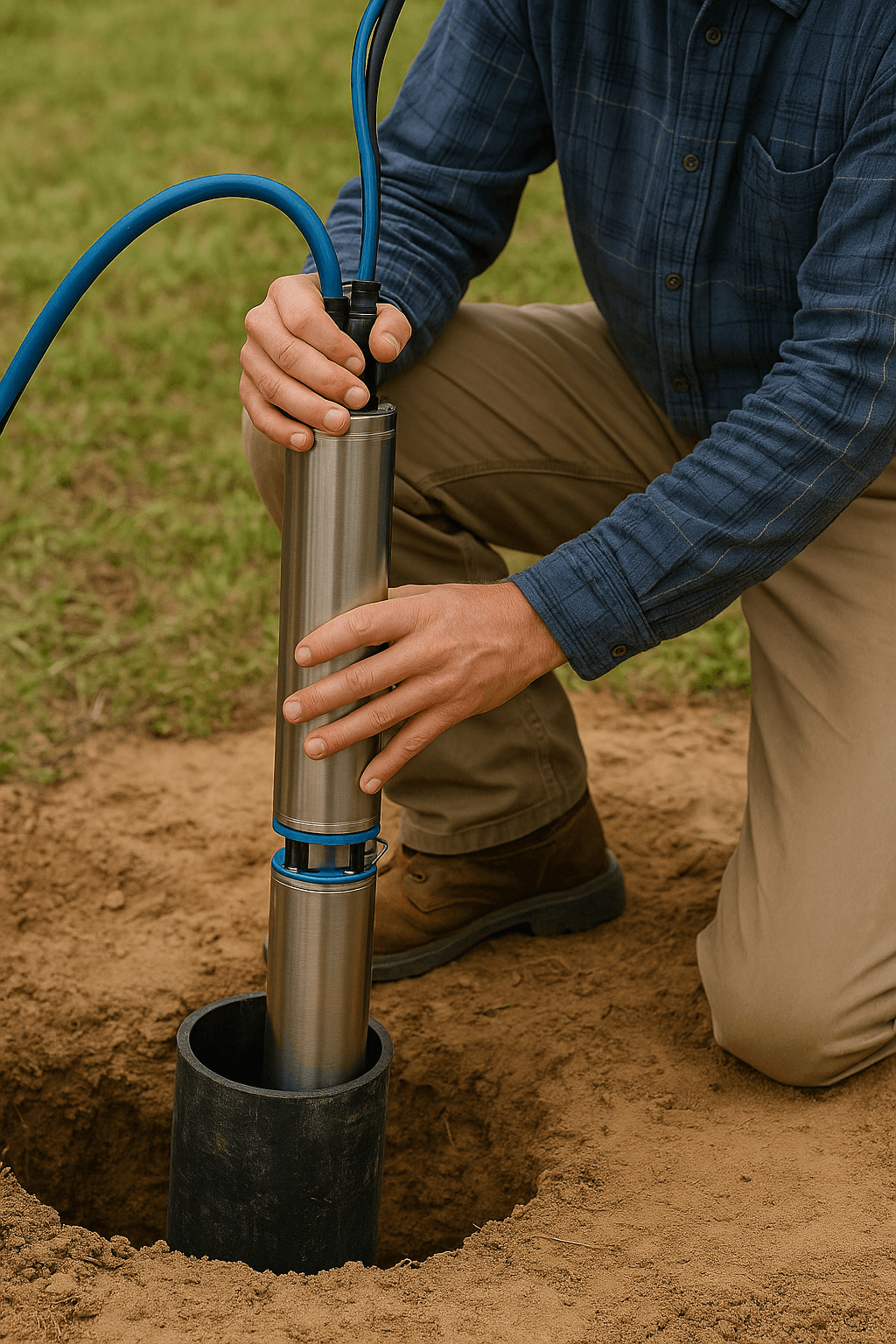

Погружение насоса в скважину

Погружение насоса в скважину

Перед началом погружения насоса необходимо тщательно проверить все соединения и убедиться в их надежности. Особое внимание уделите креплению страховочного троса – он должен быть надежно зафиксирован как на насосе, так и на поверхности.

Техника безопасности при спуске насоса имеет первостепенное значение. Работы рекомендуется проводить в составе не менее двух человек. Используйте защитные перчатки, чтобы избежать порезов о края труб или трос. При работе с электрическими соединениями убедитесь, что питание отключено.

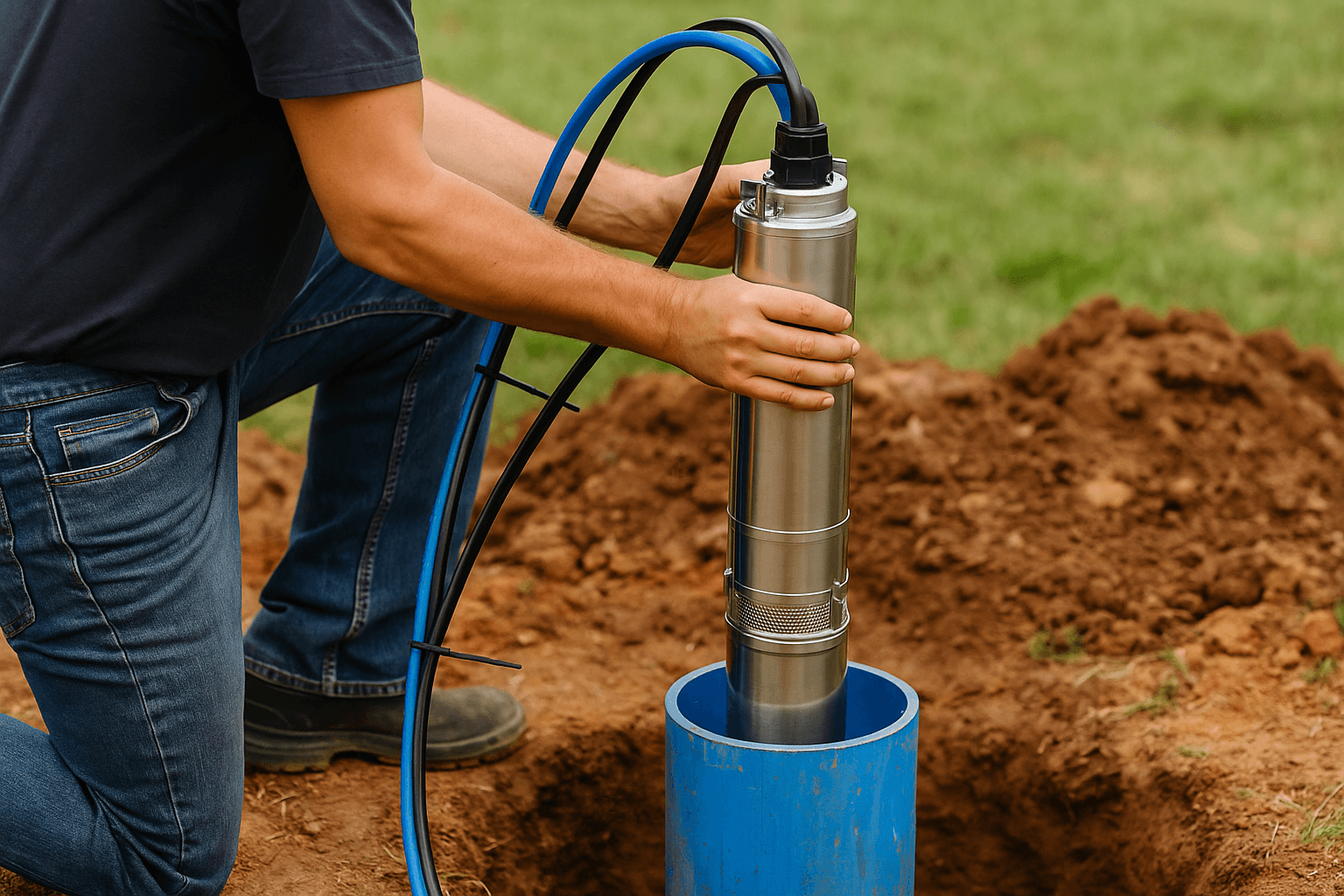

Процесс спуска насоса в скважину требует аккуратности и выполняется поэтапно:

  1. Подготовьте первую секцию трубы с подсоединенным насосом.
  2. Медленно опустите насос в скважину, контролируя спуск с помощью страховочного троса.
  3. Когда верхний конец трубы окажется на уровне устья скважины, закрепите его с помощью специального упора или зажима.
  4. Подсоедините следующую секцию трубы, закрепите кабель и продолжите спуск.
  5. Повторяйте процедуру до достижения расчетной глубины погружения.

Во время спуска контролируйте вертикальность положения насоса и трубы. Избегайте ударов насоса о стенки скважины. Если при спуске возникает сопротивление, не прилагайте чрезмерных усилий – это может привести к повреждению оборудования или деформации обсадной трубы.

Для контроля глубины погружения используйте маркировку на трубе или страховочном тросе. Можно также измерять длину каждой секции трубы и вести учет общей длины.

Оптимальное положение насоса в скважине – на 1-5 метров выше дна, в зависимости от условий. Если вода в скважине содержит большое количество песка или других механических примесей, рекомендуется увеличить расстояние до дна. В чистых скважинах насос можно размещать ближе ко дну для максимального использования водоносного горизонта.

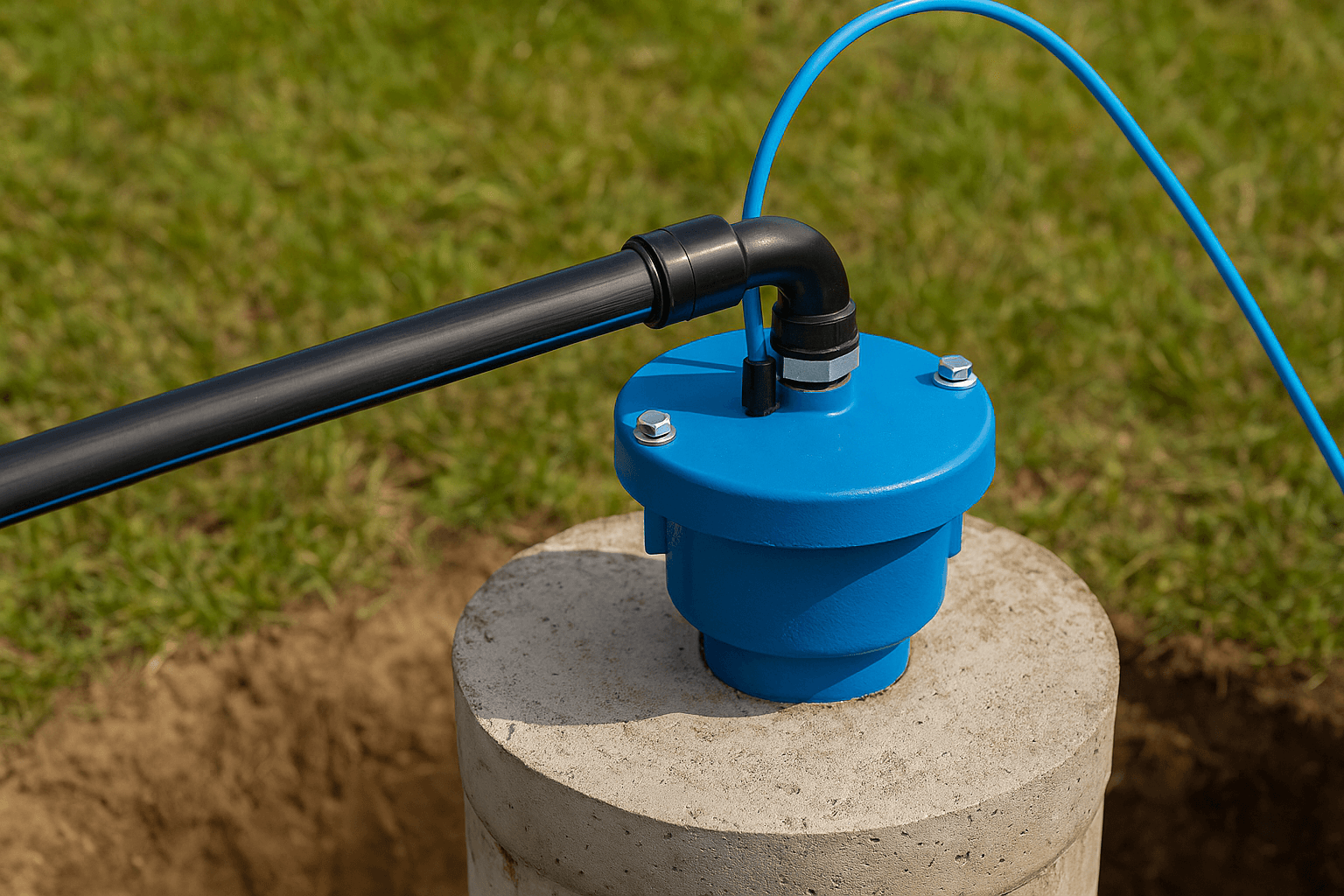

Обустройство оголовка скважины

Обустройство оголовка скважины

После того как насос опущен на нужную глубину, необходимо правильно обустроить верхнюю часть скважины – оголовок. Это обеспечит защиту от загрязнений, промерзания и упростит обслуживание.

Герметизация устья скважины – обязательный этап, предотвращающий попадание поверхностных вод и загрязнений в скважину. Для этого используются специальные оголовки из пластика или металла, которые обеспечивают герметичный вывод трубы и кабеля.

Стандартный оголовок состоит из:

  • Крышки с резиновыми уплотнениями для водоподъемной трубы и кабеля
  • Патрубка для подключения к системе водоснабжения
  • Вентиляционного отверстия с фильтром
  • Ревизионного люка для обслуживания

При установке оголовка убедитесь, что все уплотнения плотно прилегают к трубам и кабелям, не допуская проникновения влаги и грязи.

В регионах с холодным климатом необходимо предусмотреть защиту от промерзания. Существует два основных способа решения этой проблемы: использование кессона или теплоизоляция наземной части.

Кессон представляет собой герметичную камеру, устанавливаемую над устьем скважины ниже уровня промерзания грунта (обычно 1,2-1,8 метра в зависимости от региона). Внутри кессона размещаются элементы системы водоснабжения: гидроаккумулятор, фильтры, запорная арматура. Современные кессоны изготавливаются из пластика или железобетона и имеют диаметр от 1 до 2 метров.

Если установка кессона не планируется, скважину можно оборудовать адаптером - специальным устройством, которое герметизирует устье скважины и позволяет вывести водопровод ниже уровня промерзания грунта. В этом случае водопровод прокладывается в утепленной траншее до места ввода в дом.

Для дополнительной защиты от промерзания можно использовать греющий кабель, который укладывается вдоль водопровода и внутри оголовка. Мощность такого кабеля обычно составляет 10-30 Вт на метр, что достаточно для поддержания положительной температуры даже в сильные морозы.

Код: 72003
Скважинный насос Pedrollo 4SR4/12 S PD трехфазный Скважинный насос Pedrollo 4SR4/12 S PD трехфазный
отзывов
В наличии
+225₴ бонусов
Код: 71882
Скважинный насос Sea-Land SL 70-30T 400V 2.2кВт (232052100) Скважинный насос Sea-Land SL 70-30T 400V 2.2кВт (232052100)
отзывов
В наличии
+438₴ бонусов
Код: 90414
Насос для скважины Pedrollo 4SR6/17 S-PD (380V) Насос для скважины Pedrollo 4SR6/17 S-PD (380V)
отзывов
В наличии
+287₴ бонусов

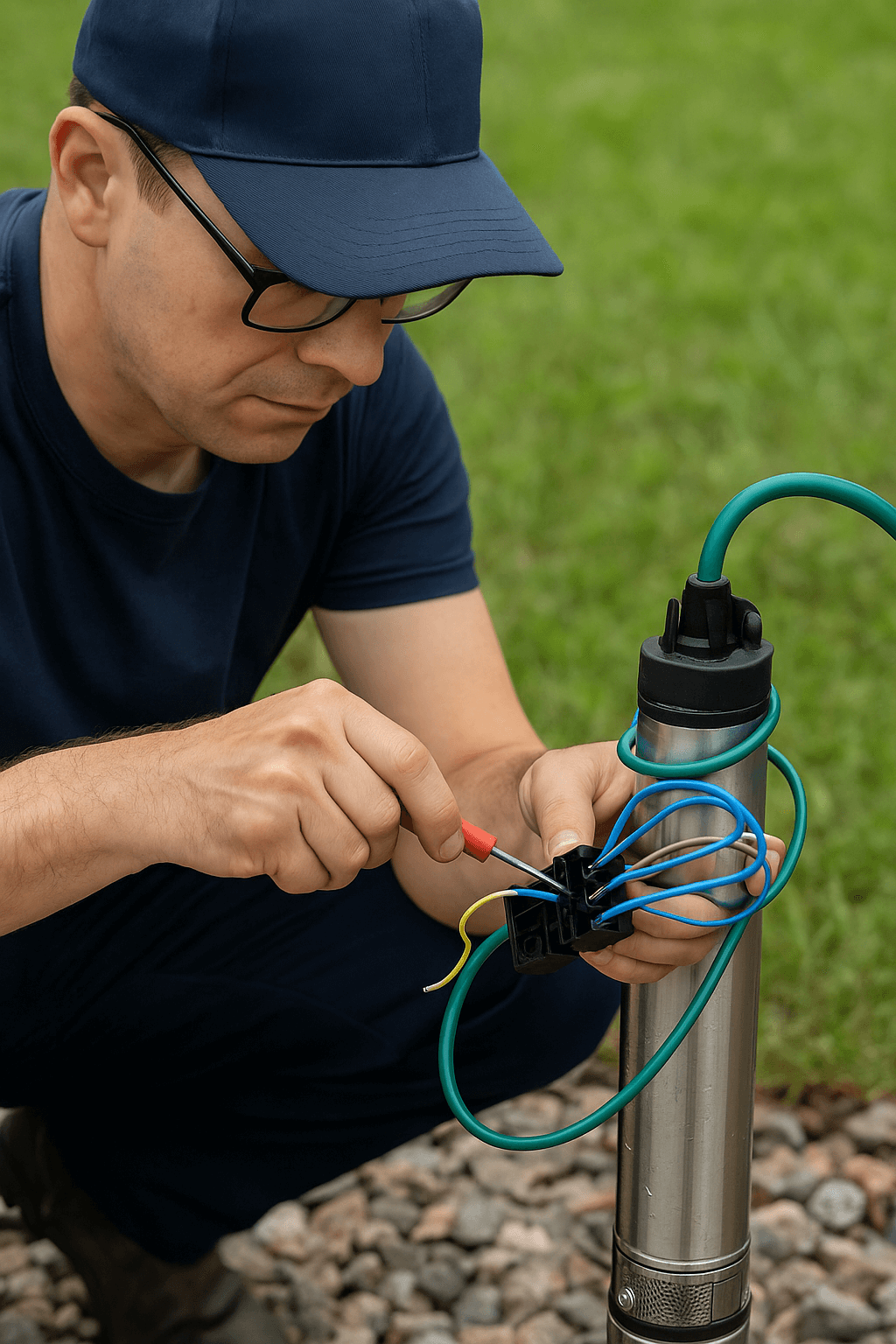

Подключение электрической части

Подключение электрической части

Правильное электрическое подключение глубинного насоса – залог его безопасной и надежной работы. Этому этапу следует уделить особое внимание.

Выбор кабеля для глубинного насоса зависит от мощности насоса и длины кабельной линии. Для бытовых насосов мощностью до 1 кВт и при длине кабеля до 50 метров обычно достаточно кабеля сечением 1,5-2,5 мм². При большей мощности или длине применяют кабель сечением 4-6 мм². Важно использовать специальный водостойкий кабель, рассчитанный на работу в воде.

Для защиты электродвигателя насоса необходимо установить комплекс защитной автоматики, включающий:

  • Автоматический выключатель, рассчитанный на ток, превышающий номинальный ток насоса на 10-15%
  • Устройство защитного отключения (УЗО) с током срабатывания 30 мА
  • Реле защиты от перепадов напряжения
  • Реле контроля фаз (для трехфазных двигателей)

Многие современные насосы комплектуются пультами управления, которые уже содержат необходимые защитные функции. В этом случае достаточно правильно подключить пульт согласно инструкции производителя.

Особое внимание следует уделить заземлению системы. Все металлические части оборудования должны быть надежно заземлены. Для этого используется отдельный заземляющий проводник, который подключается к контуру заземления здания или специально оборудованному заземлителю. Сопротивление заземления не должно превышать 30 Ом.

Все электрические соединения должны быть выполнены в соответствии с требованиями электробезопасности. Используйте клеммные колодки или специальные соединители для надежного и безопасного соединения проводов. Места соединений рекомендуется размещать в герметичных распределительных коробках.

Электрический щит с автоматикой желательно устанавливать в сухом, защищенном от влаги месте. Если щит размещается в кессоне, используйте влагозащищенное исполнение (степень защиты не ниже IP54).

Подключение к системе водоснабжения

Подключение к системе водоснабжения

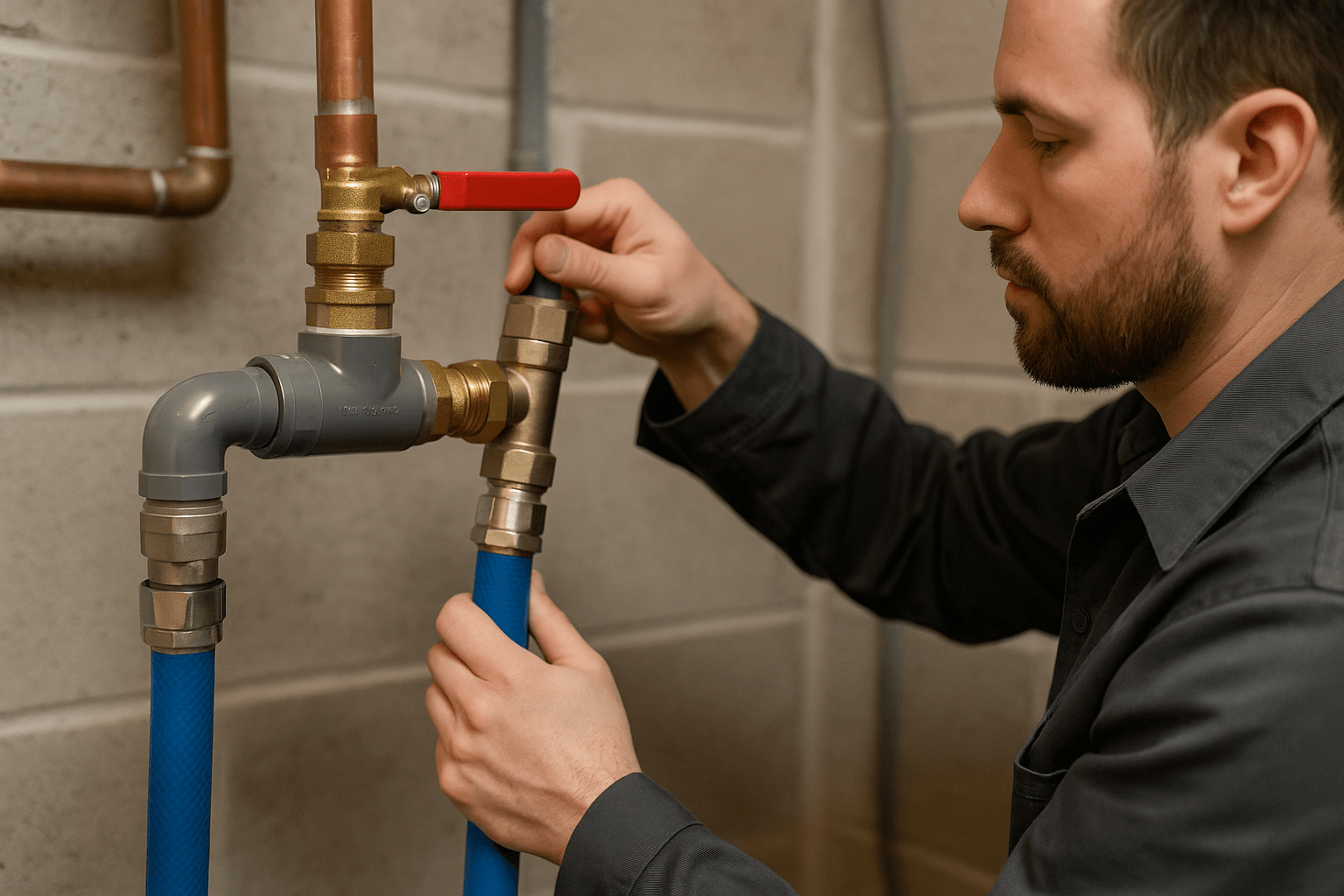

После установки насоса и обустройства оголовка скважины необходимо интегрировать новый источник водоснабжения в общую систему. Правильное подключение обеспечит стабильную подачу воды и увеличит срок службы оборудования.

Ключевым элементом системы водоснабжения является гидроаккумулятор. Это устройство выполняет несколько важных функций: сглаживает гидроудары, создает запас воды под давлением и уменьшает частоту включений насоса. Для частного дома обычно достаточно гидроаккумулятора объемом 50-100 литров. При выборе учитывайте, что полезный объем воды в гидроаккумуляторе составляет около 30% от общего объема.

Гидроаккумулятор устанавливается вместе с реле давления, которое управляет включением и выключением насоса в зависимости от давления в системе. Стандартные настройки реле давления: включение при 1,4-1,6 бар, выключение при 2,8-3,0 бар. Эти параметры можно регулировать в зависимости от характеристик насоса и требований к системе водоснабжения.

Для защиты системы от избыточного давления рекомендуется установить предохранительный клапан, срабатывающий при давлении на 10-15% выше максимального рабочего. Например, если максимальное рабочее давление составляет 3 бар, предохранительный клапан должен срабатывать при 3,3-3,5 бар.

Монтаж трубопроводов от скважины до дома следует выполнять с учетом климатических условий. В регионах с холодными зимами трубы прокладываются на глубине ниже уровня промерзания грунта (обычно 1,2-1,8 м) или с использованием теплоизоляции и греющего кабеля. Для прокладки в земле лучше всего подходят трубы ПНД диаметром 25-32 мм, рассчитанные на давление не менее 10 атм.

Качество воды из скважины часто требует дополнительной очистки. Минимальный набор фильтров включает:

  • Механический фильтр грубой очистки (100-300 мкм) – задерживает крупные частицы песка и ржавчины
  • Механический фильтр тонкой очистки (20-50 мкм) – удаляет мелкие взвешенные частицы
  • Фильтр обезжелезиватель – при содержании железа более 0,3 мг/л
  • Фильтр умягчитель – при жесткости воды более 7 мг-экв/л

Все фильтры должны устанавливаться последовательно, начиная с фильтров грубой очистки. Для удобства обслуживания предусмотрите байпасные линии, позволяющие отключать фильтры для замены картриджей или регенерации без остановки всей системы водоснабжения.

Для контроля работы системы рекомендуется установить манометр, который позволит отслеживать давление в системе и своевременно выявлять неисправности. Оптимальное место установки манометра – после гидроаккумулятора.

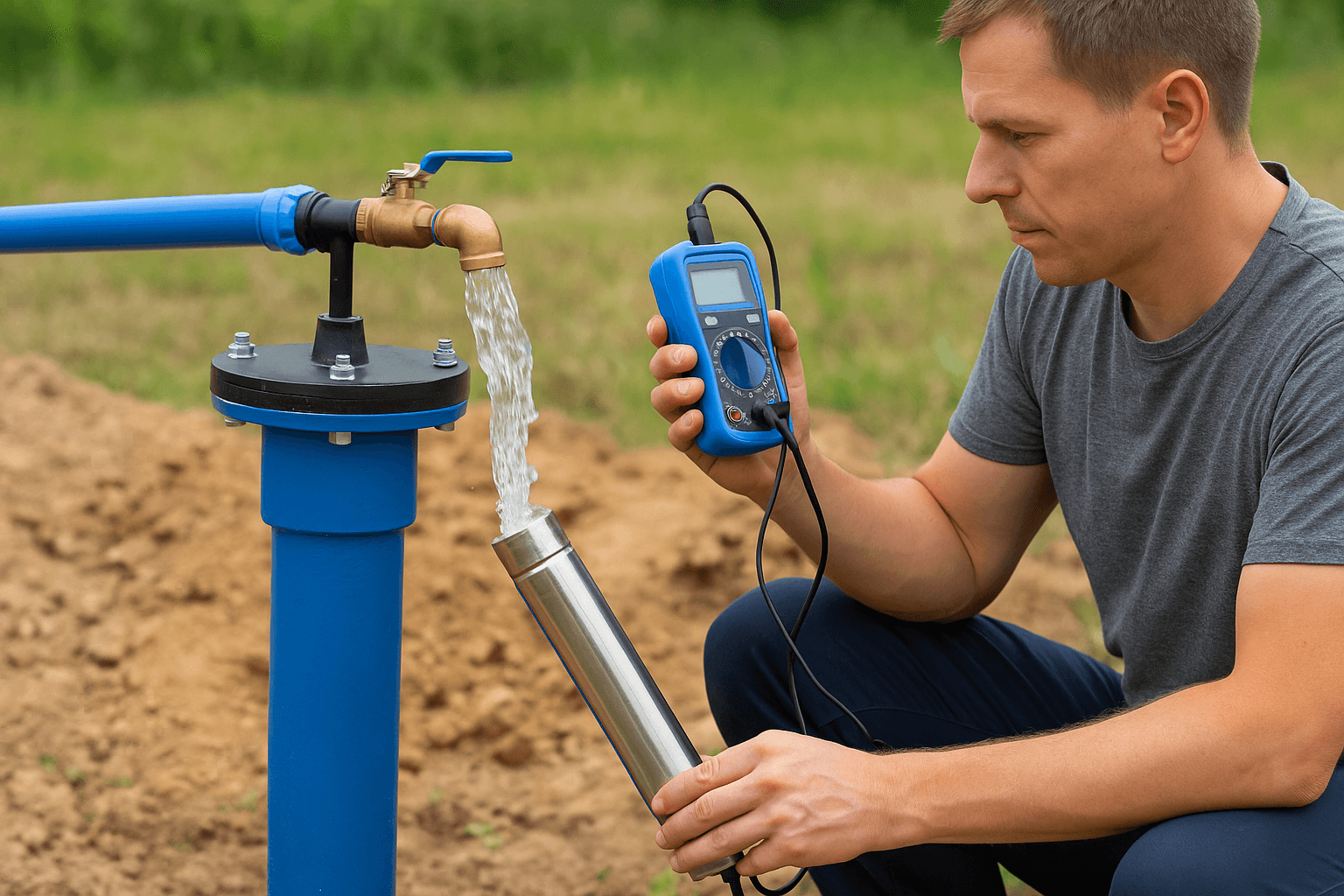

Запуск и тестирование системы

Запуск и тестирование системы

После завершения всех монтажных работ наступает ответственный момент – первый запуск насоса. Правильный запуск позволит избежать повреждения оборудования и проверить работоспособность всей системы.

Перед запуском необходимо выполнить следующие подготовительные действия:

  1. Проверьте правильность всех электрических соединений
  2. Убедитесь, что все запорные краны на напорной линии открыты
  3. Заполните насос и водоподъемную трубу водой (если это предусмотрено конструкцией)
  4. Проверьте давление воздуха в гидроаккумуляторе (оно должно быть на 10-15% ниже давления включения насоса)

Первый запуск насоса рекомендуется выполнить в ручном режиме, наблюдая за показаниями манометра и прислушиваясь к работе мотора. В течение 1-2 минут после запуска должна начаться подача воды. Если этого не происходит, немедленно выключите насос, чтобы предотвратить его работу "всухую".

При нормальной работе насоса давление в системе должно постепенно увеличиваться до значения отключения, установленного на реле давления. После этого насос должен автоматически отключиться. Открыв любой водоразборный кран, убедитесь, что вода поступает с достаточным напором.

Проверьте работу автоматики, наблюдая за циклом включения-выключения насоса при расходе воды. Насос должен включаться при падении давления до нижнего установленного предела и выключаться при достижении верхнего. Между циклами должны быть паузы, обеспечиваемые запасом воды в гидроаккумуляторе.

Типичные проблемы при первом запуске:

  • Воздушные пробки в системе – проявляются неравномерной подачей воды и шумом в трубах. Для устранения необходимо стравить воздух через верхние точки системы.
  • Недостаточное давление – может быть вызвано неправильной настройкой реле давления или недостаточным напором насоса. Проверьте настройки реле и соответствие характеристик насоса глубине скважины.
  • Частое включение-выключение насоса – свидетельствует о неправильно подобранном гидроаккумуляторе или неверном давлении воздуха в нем. Проверьте и отрегулируйте давление воздуха.

После устранения всех выявленных проблем система должна проработать в тестовом режиме не менее 2-3 часов. За это время проверьте отсутствие протечек, стабильность давления и температуру электродвигателя насоса (она не должна превышать 70°C).

Рекомендуемые товары
Код: 71987
-20%
Скважинный насос Pedrollo 4SRm 2/17 S PD однофазный Скважинный насос Pedrollo 4SRm 2/17 S PD однофазный
7 отзывов
В наличии
+198₴ бонусов
Код: 114917
Насос вибрационный Wetron WVM60-1 0.25 кВт 18 л/мин 10 м кабель Насос вибрационный Wetron WVM60-1 0.25 кВт 18 л/мин 10 м кабель
0 отзывов
В наличии
+11₴ бонусов
Код: 71882
Скважинный насос Sea-Land SL 70-30T 400V 2.2кВт (232052100) Скважинный насос Sea-Land SL 70-30T 400V 2.2кВт (232052100)
0 отзывов
В наличии
+438₴ бонусов
Код: 90414
-20%
Насос для скважины Pedrollo 4SR6/17 S-PD (380V) Насос для скважины Pedrollo 4SR6/17 S-PD (380V)
6 отзывов
В наличии
+229₴ бонусов
Код: 20830

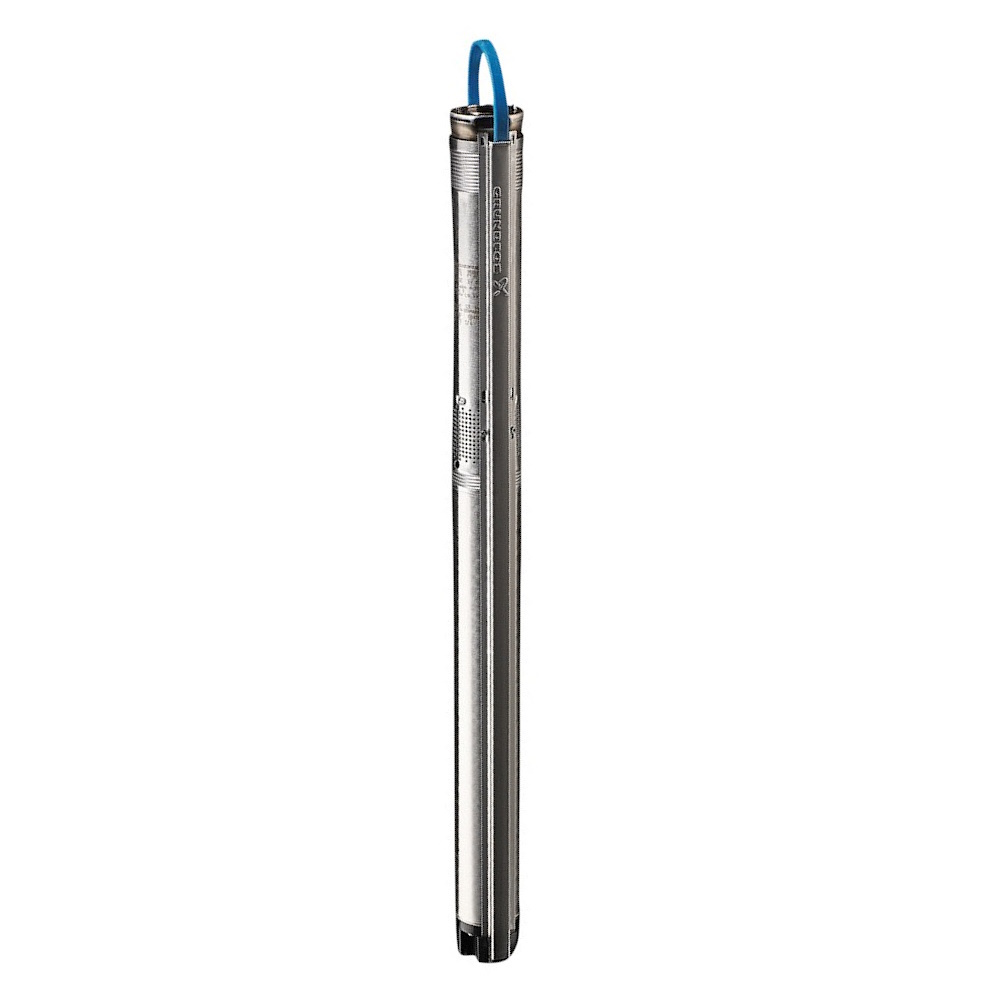

Глубинный насос Grundfos SQE 2-85 (96524506) Глубинный насос Grundfos SQE 2-85 (96524506)
