Как установить циркуляционный насос в систему отопления?

Как установить циркуляционный насос в систему отопления?

Холодные батареи в дальних комнатах, неравномерный прогрев помещений, увеличенный расход топлива – всё это может быть следствием неэффективной циркуляции теплоносителя в системе отопления. Решить эту проблему поможет правильно подобранный и установленный циркуляционный насос. Это устройство значительно повышает эффективность системы отопления, обеспечивает равномерный прогрев всех радиаторов и снижает затраты на отопление до 15-20%.

Многие домовладельцы считают установку циркуляционного насоса сложной задачей, требующей вызова дорогостоящих специалистов. Однако при наличии базовых навыков работы с сантехникой и электрикой эту работу вполне можно выполнить самостоятельно. В этой статье мы подробно рассмотрим все этапы установки циркуляционного насоса – от выбора подходящей модели до запуска системы.

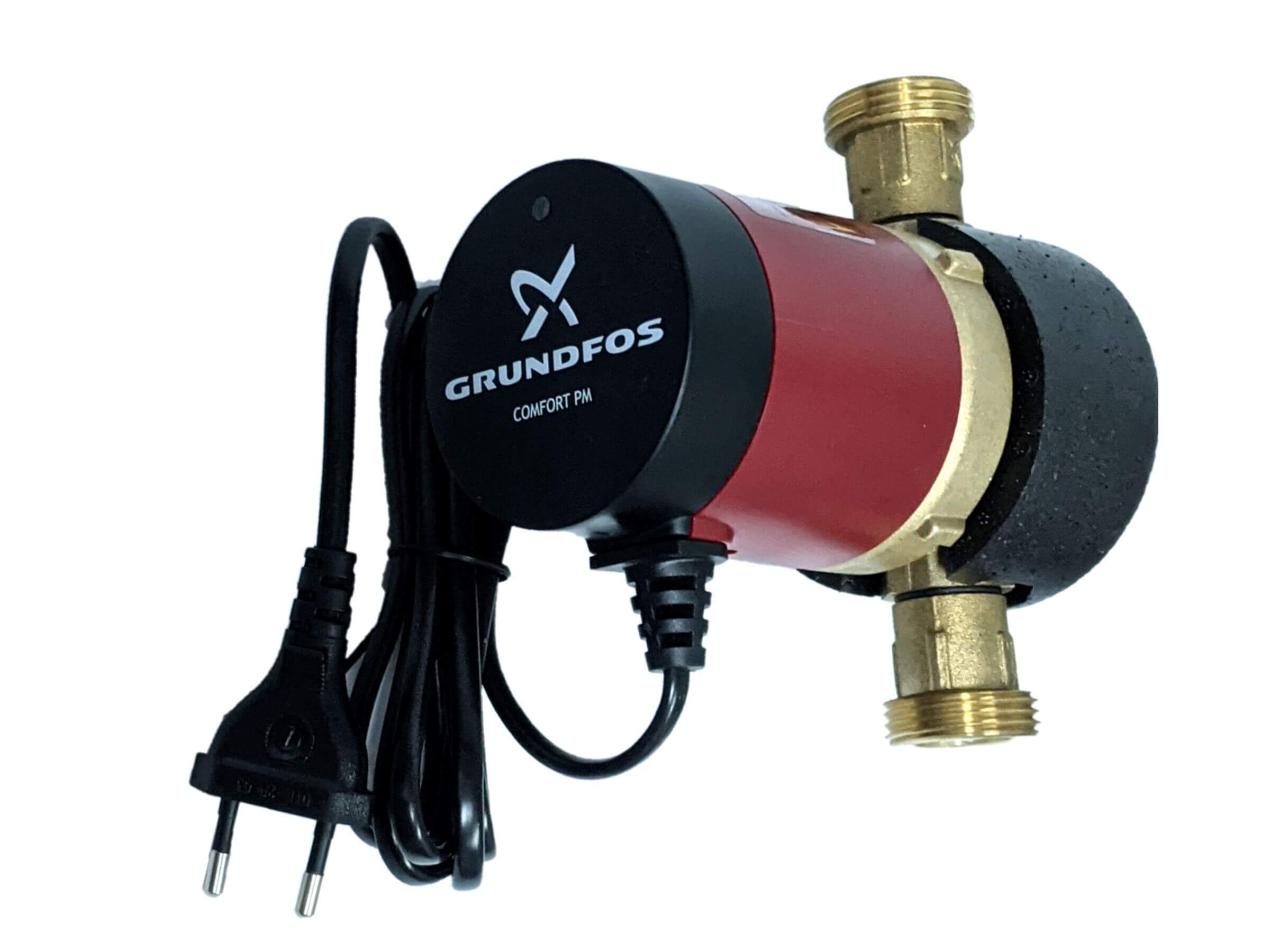

Выбор циркуляционного насоса

Перед покупкой циркуляционного насоса необходимо понимать ключевые характеристики этих устройств и правильно рассчитать параметры для вашей конкретной системы отопления.

Основные характеристики циркуляционных насосов

Производительность насоса измеряется в кубических метрах в час (м³/ч) и показывает, какой объем теплоносителя устройство способно перекачать за единицу времени. Для частных домов обычно достаточно производительности 2-4 м³/ч, для квартир – 1-2 м³/ч. Напор насоса измеряется в метрах водяного столба и определяет, насколько мощно устройство проталкивает теплоноситель по системе. Для одноэтажного дома достаточно напора 4-5 метров, для двухэтажного – 5-6 метров, а для трехэтажного – 6-8 метров.

Потребляемая мощность большинства современных циркуляционных насосов невелика – от 25 до 100 Вт, что сопоставимо с обычной лампочкой. Однако этот параметр напрямую влияет на энергоэффективность устройства. Современные энергоэффективные модели с классом энергопотребления А или А+ могут потреблять на 70-80% меньше электроэнергии по сравнению с устаревшими аналогами.

Расчет необходимой мощности

Правильный расчет мощности насоса – залог эффективной работы всей системы отопления. Слишком слабый насос не обеспечит достаточную циркуляцию, а слишком мощный создаст избыточное давление и шум.

Для приблизительного расчета производительности можно использовать формулу: Q = 0,86 × P / ΔT, где:

• Q – требуемый расход теплоносителя (м³/ч)
• P – тепловая мощность системы отопления (кВт)
• ΔT – разница температур между подачей и обраткой (обычно 10-20°C)

Например, для дома с системой отопления мощностью 15 кВт и разницей температур 15°C требуемый расход составит: Q = 0,86 × 15 / 15 = 0,86 м³/ч

С учетом запаса в 20-30% рекомендуется выбирать насос с производительностью около 1-1,2 м³/ч.

Напор насоса можно рассчитать по формуле: H = 0,1 × L + hпр + Σhм, где:

• H – требуемый напор (м)
• L – общая длина трубопроводов (м)
• hпр – потери напора в приборах отопления (обычно 0,5-1 м)
• Σhм – сумма местных сопротивлений (обычно 1-2 м)

Для типового частного дома с общей длиной трубопроводов 100 м: H = 0,1 × 100 + 1 + 2 = 13 м

Виды насосов по способу управления

На современном рынке представлены циркуляционные насосы с различными типами управления:

Насосы с механическим управлением имеют фиксированное количество скоростей (обычно 3), которые переключаются вручную. Это простые и надежные устройства по доступной цене, идеально подходящие для небольших систем с постоянным режимом работы.

Насосы с электронным управлением автоматически подстраивают скорость вращения в зависимости от потребностей системы. Они могут работать в нескольких режимах: постоянного давления, пропорционального давления или по заданной температуре. Такие насосы потребляют до 50% меньше электроэнергии, обеспечивают более тихую работу и увеличенный срок службы.

Интеллектуальные насосы с возможностью подключения к системам умного дома позволяют дистанционно контролировать и настраивать параметры работы. Некоторые модели даже самостоятельно анализируют режим работы системы отопления и оптимизируют свои параметры для максимальной эффективности.

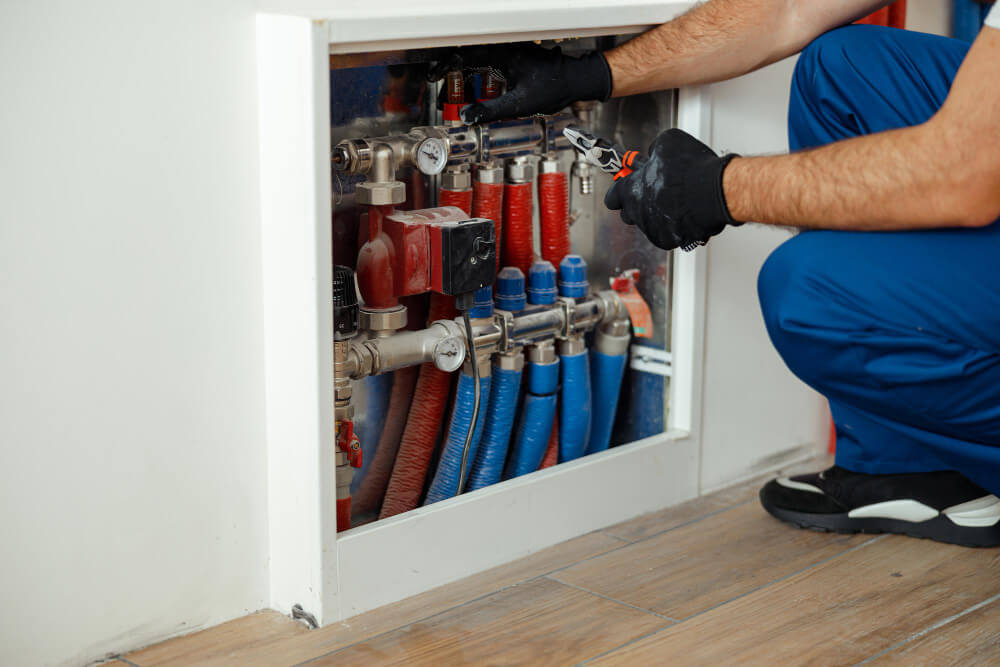

Подготовительные работы перед установкой

Правильная подготовка к установке циркуляционного насоса существенно упростит процесс монтажа и обеспечит эффективную работу устройства.

Необходимые инструменты и материалы

Для установки циркуляционного насоса вам потребуются:

• Разводные ключи (2 шт.)
• Трубный ключ
• Отвертки (плоская и крестовая)
• Уровень
• Измерительная лента
• Тефлоновая лента или сантехнический лен с герметиком
• Запорная арматура (шаровые краны) – 2 шт.
• Обратный клапан
• Фильтр грубой очистки
• Гибкие шланги или переходники (если необходимо)
• Электрический кабель и вилка (если насос не укомплектован)
• Дренажный вентиль (опционально)

Всё это можно приобрести в специализированных магазинах сантехники или строительных супермаркетах. Комплект запорной арматуры обойдется примерно в 400-600 гривен, что значительно дешевле, чем вызов специалиста.

Определение оптимального места для установки

Наиболее эффективное расположение циркуляционного насоса – на обратной линии системы отопления (где теплоноситель возвращается к котлу). В этом месте температура теплоносителя ниже, что благоприятно сказывается на сроке службы насоса.

При выборе конкретного места установки учитывайте следующие факторы:

• Ось вала насоса должна быть строго горизонтальной
• Направление потока воды должно соответствовать стрелке на корпусе насоса
• Должен быть обеспечен удобный доступ для обслуживания и регулировки
• Рядом должна находиться электрическая розетка

Не рекомендуется устанавливать насос в самой нижней точке системы, где скапливается грязь и воздух. Оптимальная высота установки – 30-50 см от пола.

Проверка совместимости с существующей системой

Перед покупкой насоса необходимо определить диаметр труб в месте предполагаемой установки. Стандартные диаметры подключения циркуляционных насосов: 3/4", 1", 1 1/4" и 1 1/2". Если диаметр насоса не совпадает с диаметром труб, потребуются переходники.

Также необходимо учитывать материал труб. Для пластиковых и металлопластиковых труб может потребоваться установка компенсаторов, поглощающих вибрацию насоса.

Максимальное рабочее давление в системе не должно превышать параметры насоса (обычно 6-10 бар). Если в системе возможны скачки давления, рекомендуется установить расширительный бак и предохранительный клапан.

Требования к электропитанию

Большинство бытовых циркуляционных насосов работают от стандартной сети 220 В. Для подключения необходима розетка с заземлением, защищенная от попадания воды. Желательно организовать отдельную линию питания с автоматическим выключателем на 6-10 А.

Для систем отопления, критичных к отключению электроэнергии, стоит предусмотреть источник бесперебойного питания. Мощности 300-500 ВА будет достаточно для поддержания работы большинства бытовых циркуляционных насосов в течение нескольких часов.

Пошаговая инструкция по установке

Установка циркуляционного насоса – процесс, требующий аккуратности и последовательности действий. Соблюдая приведенную ниже инструкцию, вы сможете выполнить работу качественно и без осложнений.

Отключение и слив системы отопления

Перед началом любых работ необходимо отключить отопительный котел и дать системе остыть. Отключите электропитание котла, перекройте подачу газа или другого топлива. Для слива теплоносителя найдите сливной кран в нижней точке системы и подсоедините к нему шланг, выведенный в канализацию или подходящую емкость. Откройте воздушные краны на радиаторах, начиная с верхнего этажа, чтобы обеспечить быстрый и полный слив.

Имейте в виду, что полный слив системы занимает от 30 минут до нескольких часов в зависимости от её объема. В больших системах объемом свыше 150-200 литров целесообразно сливать теплоноситель только из участка, где будет установлен насос. Для этого перекройте соответствующие участки запорной арматурой.

Если в системе используется дорогостоящий теплоноситель (например, антифриз), его можно собрать в чистую емкость для повторного использования. При сливе обычной воды такой необходимости нет.

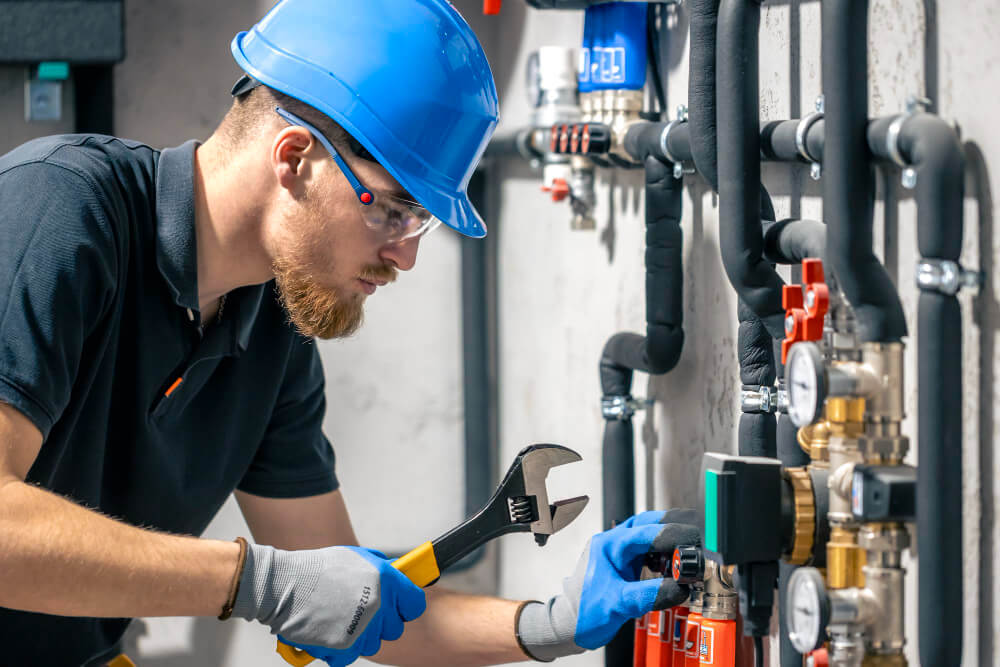

Монтаж запорной арматуры

Установка запорной арматуры – важный этап, обеспечивающий возможность обслуживания насоса без слива всей системы. С обеих сторон от места установки насоса смонтируйте шаровые краны. Расстояние между ними должно соответствовать габаритам насоса с учетом присоединительных элементов (обычно 180-250 мм).

При монтаже шаровых кранов используйте уплотнительные материалы – тефлоновую ленту или сантехнический лен с герметиком. Наматывайте уплотнитель по часовой стрелке, делая 6-8 оборотов вокруг резьбы. Слишком большое количество уплотнителя может сузить проходное сечение и создать дополнительное сопротивление потоку.

Перед насосом рекомендуется установить фильтр грубой очистки (грязевик), который защитит устройство от твердых частиц и продлит срок его службы. За насосом устанавливается обратный клапан, предотвращающий обратный ток теплоносителя при выключенном насосе. Обратите внимание на направление потока, указанное на корпусе клапана – оно должно совпадать с направлением движения теплоносителя.

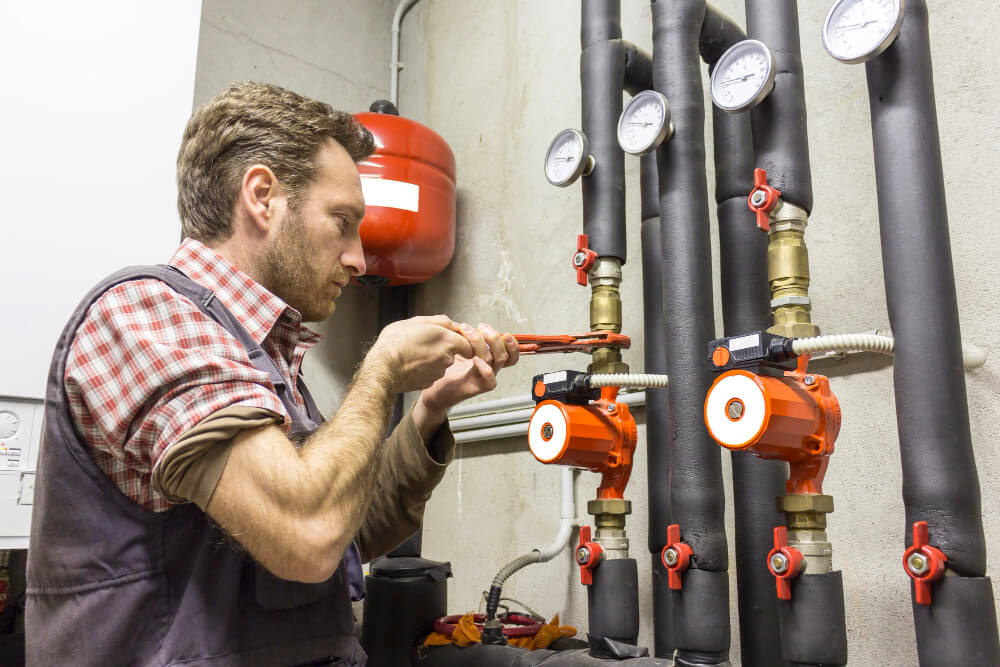

Установка самого насоса

Перед установкой насоса внимательно осмотрите присоединительные патрубки на наличие повреждений и загрязнений. Ось вала насоса должна располагаться строго горизонтально – проверьте это с помощью строительного уровня. Допустимое отклонение не должно превышать 1-2 градуса.

Большинство современных насосов комплектуются накидными гайками с прокладками, что упрощает их установку. Затягивайте гайки равномерно, с одинаковым усилием с обеих сторон. Чрезмерное усилие может повредить прокладки, а недостаточное – привести к протечкам.

На корпусе насоса имеется стрелка, указывающая направление потока теплоносителя. Она должна совпадать с направлением движения теплоносителя в системе. Неправильное направление установки может привести к значительному снижению эффективности всей системы отопления.

После установки насоса убедитесь, что клеммная коробка для подключения электропитания находится в удобном для доступа месте. В некоторых моделях клеммную коробку можно поворачивать с шагом 90 градусов, что позволяет выбрать оптимальное положение даже при ограниченном пространстве.

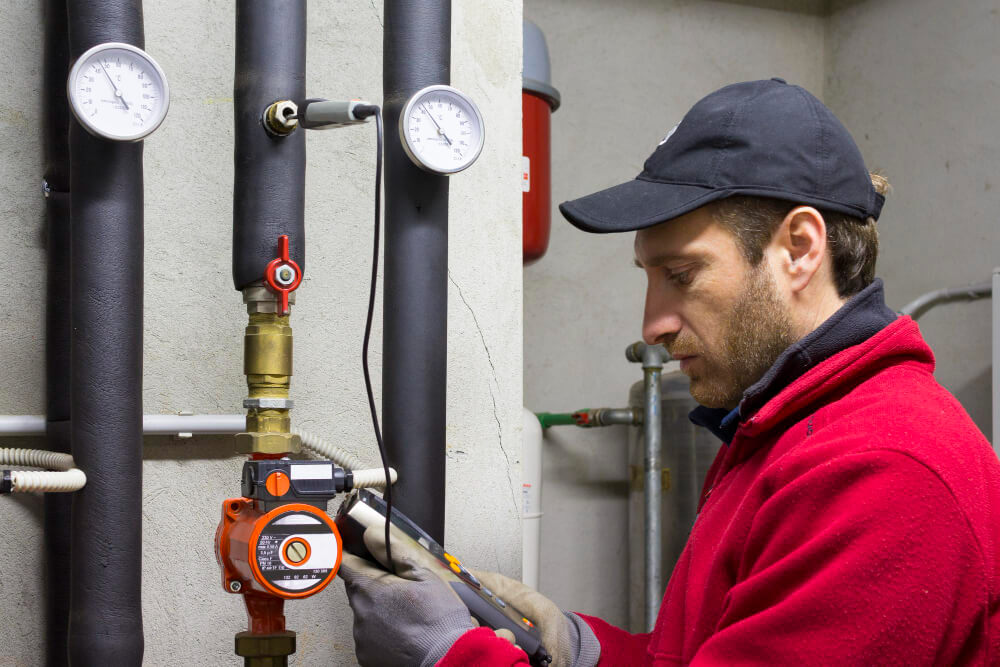

Подключение к электросети

Подключение циркуляционного насоса к электросети должно выполняться в соответствии со схемой, представленной в инструкции к устройству. Большинство бытовых насосов поставляются с уже подключенным кабелем и вилкой, что существенно упрощает процесс.

Если насос не укомплектован кабелем питания, подключите трехжильный кабель сечением 1,5 мм² (фаза, ноль, заземление) к соответствующим клеммам в клеммной коробке. Обязательно используйте кабельные наконечники и затягивайте винты клемм с усилием, рекомендованным производителем (обычно 0,5-0,8 Н·м).

Для дополнительной защиты насоса рекомендуется установить устройство защитного отключения (УЗО) с током срабатывания 30 мА. Такое устройство защитит как сам насос, так и пользователей от поражения электрическим током в случае нарушения изоляции.

Электрическая розетка должна находиться на высоте не менее 30 см от пола, чтобы исключить её контакт с водой при возможных протечках. Кабель питания прокладывайте так, чтобы исключить его контакт с горячими трубами системы отопления.

Установка дополнительных элементов

Для повышения надежности и функциональности системы рекомендуется установить дополнительные элементы:

Байпас (обводная линия) позволяет теплоносителю циркулировать даже при неисправности насоса. Он представляет собой участок трубы, соединяющий подающую и обратную линии, с установленным на нем запорным краном. В нормальном режиме этот кран закрыт, а открывается только при неисправности насоса.

Манометр, установленный до и после насоса, позволяет контролировать давление в системе и работоспособность устройства. Разница показаний этих приборов соответствует создаваемому насосом напору.

Термометры на подающей и обратной линиях помогают оценить эффективность работы всей системы отопления. В правильно работающей системе разница температур должна составлять 10-20°C.

Запуск и настройка циркуляционного насоса

После завершения монтажных работ необходимо правильно запустить и настроить циркуляционный насос, чтобы обеспечить его эффективную и долговечную работу.

Первичный запуск и удаление воздуха

Перед запуском насоса необходимо заполнить систему теплоносителем. Откройте кран подпитки и медленно заполняйте систему, контролируя давление по манометру. Оптимальное давление в системе отопления частного дома составляет 1,5-2 бара.

Для удаления воздуха из системы откройте воздухоотводчики на радиаторах, начиная с нижнего этажа. На современных насосах имеется встроенный воздухоотводчик – обычно это винт на лицевой части корпуса. Ослабьте его на 1-2 оборота до появления воды без пузырьков воздуха, затем затяните.

Только после полного удаления воздуха можно подключать насос к электросети. При первом запуске насос может работать шумно из-за оставшегося воздуха. Обычно после 15-30 минут работы шум исчезает. Если этого не произошло, повторите процедуру удаления воздуха.

Выбор оптимального режима работы

Насосы с механическим управлением обычно имеют переключатель с 3 положениями, соответствующими различным скоростям вращения. Для начала установите среднюю скорость и проверьте, насколько эффективно прогреваются все радиаторы. Если дальние радиаторы остаются холодными, увеличьте скорость. Если система работает шумно, уменьшите скорость.

Насосы с электронным управлением предлагают несколько режимов работы:

• Режим постоянного давления (обозначается символом Δp-c) подходит для систем с преимущественно напольным отоплением
• Режим пропорционального давления (Δp-v) оптимален для радиаторных систем отопления
• Автоматический режим (Auto) самостоятельно выбирает оптимальный режим работы на основе анализа системы

Выбор конкретного режима зависит от типа вашей системы отопления и рекомендаций производителя насоса. Наиболее универсальным считается режим пропорционального давления.

Настройка скорости циркуляции

Правильная настройка скорости циркуляции позволяет добиться максимальной эффективности при минимальном энергопотреблении. Слишком высокая скорость приводит к шуму в системе и преждевременному износу насоса, а слишком низкая – к недостаточному прогреву удаленных радиаторов.

Для насосов с механическим управлением оптимальную скорость определяют экспериментально. Начните с минимальной скорости и проверьте температуру всех радиаторов. Если все радиаторы прогреваются равномерно – скорость выбрана правильно. В противном случае увеличьте скорость на одну ступень.

В насосах с электронным управлением точная настройка производительности выполняется автоматически. Пользователю достаточно выбрать режим работы в соответствии с типом системы отопления.

Проверка правильности работы

После настройки необходимо проверить правильность работы всей системы:

• Прощупайте подающую и обратную трубы – подающая должна быть заметно теплее
• Проверьте равномерность прогрева всех радиаторов
• Убедитесь в отсутствии протечек в местах соединений
• Проконтролируйте уровень шума – нормальная работа насоса сопровождается едва слышным гулом
• Проверьте потребляемую мощность насоса с помощью ваттметра – она не должна превышать указанную в паспорте

Для контроля эффективности работы системы можно измерить разницу температур на подающей и обратной линиях. В эффективно работающей системе эта разница составляет 10-20°C.
