Виды и выбор теплового насоса для дома

Виды и выбор теплового насоса для дома

Тепловой насос – это устройство, которое забирает тепло из окружающей среды (воздуха, грунта или воды) и передает его в отопительную систему дома. Он работает по принципу холодильника, но в обратном направлении – извлекает тепло из холодной среды и нагревает помещение.

Основной принцип работы базируется на термодинамическом цикле с использованием хладагента. Компрессор сжимает хладагент, повышая его температуру до 65-80°C. Горячий хладагент отдает тепло в систему отопления через теплообменник, затем остывает и расширяется в испарителе, забирая тепло из внешнего источника. Цикл повторяется непрерывно.

Коэффициент производительности (COP) показывает эффективность теплового насоса. Современные модели имеют COP от 3 до 6, что означает получение 3-6 кВт тепловой энергии при потреблении 1 кВт электроэнергии. Для сравнения: электрический котел имеет COP = 1, газовый котел – 0,9-0,95.

Преимущества тепловых насосов включают высокую энергоэффективность, экологичность, возможность работы на охлаждение летом и долгий срок службы до 20-25 лет. Недостатки – высокая стоимость оборудования и зависимость эффективности от температуры внешнего источника тепла.

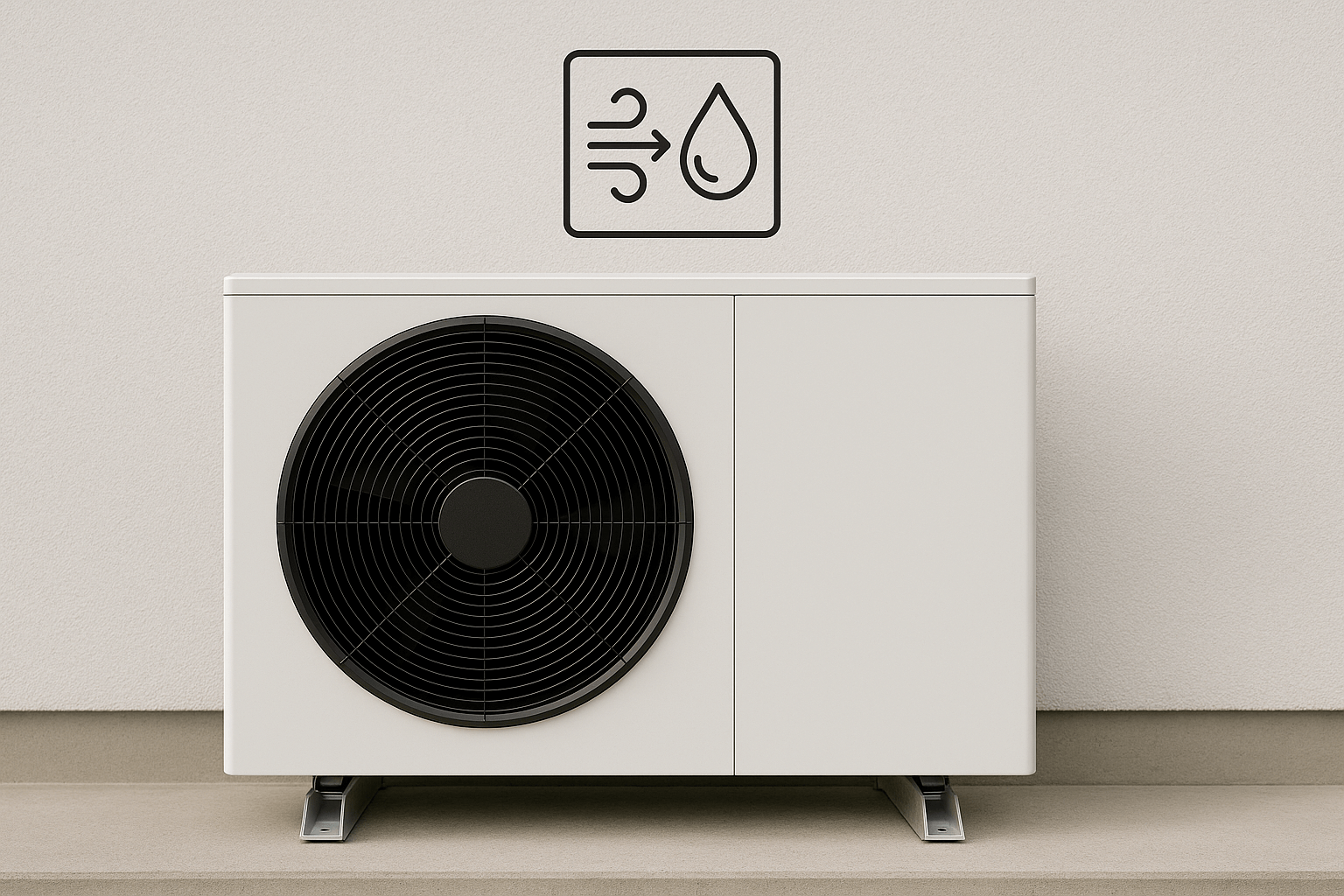

Воздушные тепловые насосы (воздух-вода, воздух-воздух)

Воздушные тепловые насосы извлекают тепло из наружного воздуха и работают даже при отрицательных температурах до -15...-25°C в зависимости от модели. Они не требуют земляных работ и имеют относительно простой монтаж.

Системы воздух-вода нагревают воду для радиаторного отопления или теплых полов. Мощность таких насосов варьируется от 6 до 35 кВт для частных домов. Они состоят из наружного блока (испарителя) и внутреннего блока (конденсатора), соединенных фреоновыми трубками. COP составляет 3,5-4,5 при температуре воздуха +7°C и снижается до 2,5-3,0 при -10°C.

Далее рассмотрим системы воздух-воздух, которые нагревают непосредственно воздух в помещениях через внутренние блоки (сплит-системы). Они более дешевые в установке, но подходят только для отопления воздухом, не обеспечивая горячую воду. Мощность от 2,5 до 20 кВт, COP достигает 5,0-6,0 при плюсовых температурах.

При выборе воздушного теплового насоса учитывают климатические условия. В Украине эффективно работают инверторные модели с рабочей температурой до -20°C. Для дома площадью 150 м² требуется насос мощностью 12-15 кВт. Важно предусмотреть дополнительный источник тепла для пиковых морозов ниже -15°C.

Установка включает монтаж наружного блока на расстоянии 3-5 метров от дома, прокладку фреоновых магистралей и подключение к отопительной системе. Наружный блок размещают с подветренной стороны, обеспечивая свободную циркуляцию воздуха.

Геотермальные тепловые насосы (грунт-вода)

Геотермальные тепловые насосы используют стабильную температуру грунта (+8...+12°C на глубине 1,5-2 м), что обеспечивает высокую эффективность круглый год. COP таких систем составляет 4,5-5,5 и практически не зависит от погодных условий.

Горизонтальные геотермальные контуры укладывают на глубине 1,2-1,8 м ниже уровня промерзания грунта. Для дома мощностью 10 кВт требуется контур длиной 300-400 м на площади 200-300 м². Трубы укладывают петлями с расстоянием между ними 0,8-1,0 м. Применяют полиэтиленовые трубы диаметром 25-32 мм, заполненные незамерзающим теплоносителем.

После установки горизонтального контура переходят к вертикальным геотермальным зондам. Их бурят на глубину 80-150 м, что требует меньшей площади участка – всего 10-20 м² для системы мощностью 10 кВт. В скважины устанавливают U-образные зонды из полиэтилена, которые обеспечивают съем 40-70 Вт тепла с каждого метра глубины в зависимости от типа грунта.

Требования к участку включают достаточную площадь для горизонтального контура или возможность бурения для вертикального. Песчаные грунты менее эффективны (40-50 Вт/м), скальные породы дают 70-80 Вт/м. Уровень грунтовых вод влияет на теплоотдачу – чем ближе к поверхности, тем лучше.

Выбор геотермального оборудования зависит от геологических условий участка. Для горизонтального контура нужна свободная площадь в 2-3 раза больше площади дома. Вертикальные зонды дороже в установке (600-800 грн за метр бурения), но эффективнее и не занимают полезную площадь участка.

Водяные тепловые насосы (вода-вода)

Системы вода-вода используют грунтовые воды или поверхностные водоемы как источник тепла. Температура грунтовых вод стабильна (+8...+12°C), что обеспечивает COP на уровне 5,0-6,0 – самый высокий среди всех типов тепловых насосов.

Использование грунтовых вод требует бурения двух скважин: забирающей и сбросовой. Расстояние между ними должно быть не менее 15-20 м для предотвращения рециркуляции охлажденной воды. Дебит скважины должен обеспечивать расход 200-300 л/час на каждый кВт мощности теплового насоса. Качество воды влияет на долговечность оборудования – повышенное содержание железа или солей требует дополнительной водоподготовки.

Затем рассматривают системы с поверхностными водоемами. В озере или пруду на глубине 2-3 м размещают теплообменник из полиэтиленовых труб. Минимальный объем водоема – 500 м³ на каждые 10 кВт мощности насоса для предотвращения замерзания. Расстояние от дома до водоема не должно превышать 100-150 м из-за потерь в трубопроводе.

Требования к источнику воды включают:

• Стабильный дебит не менее 2-3 м³/час для насоса мощностью 10 кВт
• Температура воды от +4°C до +20°C
• Отсутствие агрессивных примесей
• Возможность сброса охлажденной воды

При выборе водяного теплового насоса анализируют гидрогеологические условия участка. Необходимо получить разрешение на использование подземных вод и согласовать сброс. Стоимость бурения скважин составляет 1500-2500 грн за метр в зависимости от глубины и сложности геологических условий.

Особенности монтажа включают установку погружных насосов для подачи воды, фильтров для очистки и системы автоматики для контроля расхода. Важно предусмотреть защиту от замерзания в зимний период и регулярное обслуживание водозаборного оборудования.

Комбинированные и гибридные системы

Тепловые насосы с дополнительным нагревом решают проблему снижения эффективности при низких температурах. В таких системах при температуре ниже -15°C автоматически включается электрический ТЭН мощностью 3-9 кВт или газовый котел. Это обеспечивает стабильное отопление в любых погодных условиях при сохранении экономии энергии в переходные сезоны.

Комбинация с солнечными коллекторами повышает общую эффективность системы на 15-25%. Солнечные коллекторы подогревают теплоноситель геотермального контура или воду в буферной емкости, снижая нагрузку на компрессор теплового насоса. Площадь коллекторов составляет 15-20 м² на дом площадью 150 м². Такая система особенно эффективна весной и осенью.

Далее следует рассмотреть гибридные системы газ + тепловой насос. При температуре выше -5°C работает тепловой насос с COP 3,5-4,0, ниже этой температуры включается газовый котел. Автоматика выбирает наиболее экономичный режим работы на основе температуры наружного воздуха и цен на энергоносители. Экономия газа составляет 40-60% по сравнению с обычным газовым отоплением.

При выборе комбинированных решений учитывают климатические условия региона. Для центральной и южной Украины достаточно воздушного теплового насоса с электрическим доп. нагревом. В северных областях эффективнее гибридная схема с газовым котлом. Стоимость гибридной системы на 20-30% выше моно-решения, но окупается за счет оптимального использования энергоресурсов.

Экономическая эффективность гибридных систем зависит от соотношения цен на электроэнергию и газ. При цене газа 7-8 грн/м³ и электроэнергии 1,68 грн/кВт⋅ч гибридная система экономит 30-40% затрат на отопление по сравнению с газовым котлом и 50-60% по сравнению с электрическим.

Критерии выбора теплового насоса по характеристикам дома

• Расчет тепловых потерь здания – основа для определения мощности теплового насоса. Для неутепленного дома постройки 1980-х годов потери составляют 80-120 Вт/м², для современного утепленного дома – 40-60 Вт/м². Дом площадью 150 м² с хорошим утеплением требует тепловой мощности 6-9 кВт, без утепления – 12-18 кВт.
• Определение необходимой мощности включает расчет по формуле: P = S × k × ΔT, где S – площадь дома, k – коэффициент теплопотерь (0,04-0,12), ΔT – разность температур. Для утепленного дома 150 м² при разности температур 40°C (от -20°C до +20°C) мощность составит: 150 × 0,05 × 40 = 300 кВт⋅ч/сутки или 12,5 кВт пиковой мощности.
• Следующим шагом анализируют влияние утепления на выбор оборудования. Утепление стен снижает теплопотери на 30-50%, замена окон – на 15-20%, утепление крыши – на 20-25%. Инвестиции в утепление (300-500 грн/м²) позволяют выбрать тепловой насос меньшей мощности и снизить общую стоимость системы отопления.
• Совместимость с существующей системой отопления определяет тип теплового насоса. Для радиаторного отопления нужна температура подачи 55-65°C, что снижает COP до 3,0-3,5. Система теплых полов работает при 35-45°C, обеспечивая COP 4,5-5,5. При переходе с газового котла на тепловой насос часто требуется увеличение площади радиаторов на 30-50%.
• Требования к электроснабжению включают подключение трехфазной сети 380В для насосов мощностью свыше 12 кВт. Пусковые токи компрессора превышают номинальные в 3-5 раз, поэтому нужен запас по мощности электрической сети. Для дома с тепловым насосом 15 кВт требуется подключенная мощность не менее 20-25 кВт.

Практические рекомендации по выбору

Алгоритм выбора оптимального типа теплового насоса начинается с анализа условий участка и дома. При наличии свободной площади 200+ м² и песчано-глинистых грунтах подходит геотермальный насос. При ограниченной площади участка выбирают воздушный или водяной (при наличии скважины). В регионах с мягким климатом эффективен воздушный насос, в северных областях – геотермальный или гибридная система.

При покупке учитывают несколько ключевых факторов:

• Соответствие мощности расчетным теплопотерям дома
• Климатические ограничения для воздушных насосов
• Наличие сервисной поддержки производителя в регионе
• Гарантийные обязательства (обычно 2-5 лет на оборудование)
• Опыт установщика с данным типом оборудования

Подбор производителя и модели основывается на репутации бренда, техническим характеристикам и соотношении цена-качество. Европейские производители предлагают надежное оборудование с гарантией 3-5 лет, но по высокой цене. Китайские бренды дешевле на 20-30%, но с меньшим ресурсом работы.

Вопросы установки и обслуживания требуют профессионального подхода. Неправильный монтаж снижает эффективность на 15-25% и сокращает срок службы оборудования. Ежегодное обслуживание включает проверку хладагента, чистку теплообменников и настройку автоматики. Стоимость сервиса составляет 2-3% от стоимости оборудования в год.
