Что нужно для отвода канализации в частном доме

Что нужно для отвода канализации в частном доме

Система канализации частного дома состоит из трех основных частей, каждая из которых требует определенного набора материалов и оборудования. Первая часть – внутренняя канализация, которая собирает стоки от всех сантехнических приборов внутри дома. Вторая – наружная канализационная сеть, транспортирующая стоки от дома к месту очистки или накопления. Третья – система очистки стоков, которая обрабатывает сточные воды перед их сбросом в грунт или водоем.

Внутренняя канализационная система включает трубы диаметром 50, 110 и 160 мм, которые прокладываются внутри дома от каждого сантехнического прибора до выхода наружу. Стояк канализации обычно имеет диаметр 110 мм и проходит вертикально через все этажи здания. К нему подключаются горизонтальные ветки от туалетов, ванных комнат, кухонь и других помещений с водопотреблением.

Наружная канализационная сеть начинается от выхода трубы из дома и заканчивается на очистных сооружениях. Здесь используются трубы диаметром 110-200 мм, которые прокладываются в траншеях глубиной 1,2-2,5 м в зависимости от климатических условий и глубины промерзания грунта. Система включает смотровые колодцы через каждые 15-25 м для контроля и обслуживания.

Следующим компонентом является система очистки стоков, которая может включать септик объемом 3-10 м³ для семьи из 3-5 человек, станцию биологической очистки производительностью 0,8-2,0 м³/сутки или простую накопительную емкость объемом 5-15 м³. Выбор зависит от количества жильцов, интенсивности водопользования и требований местного законодательства.

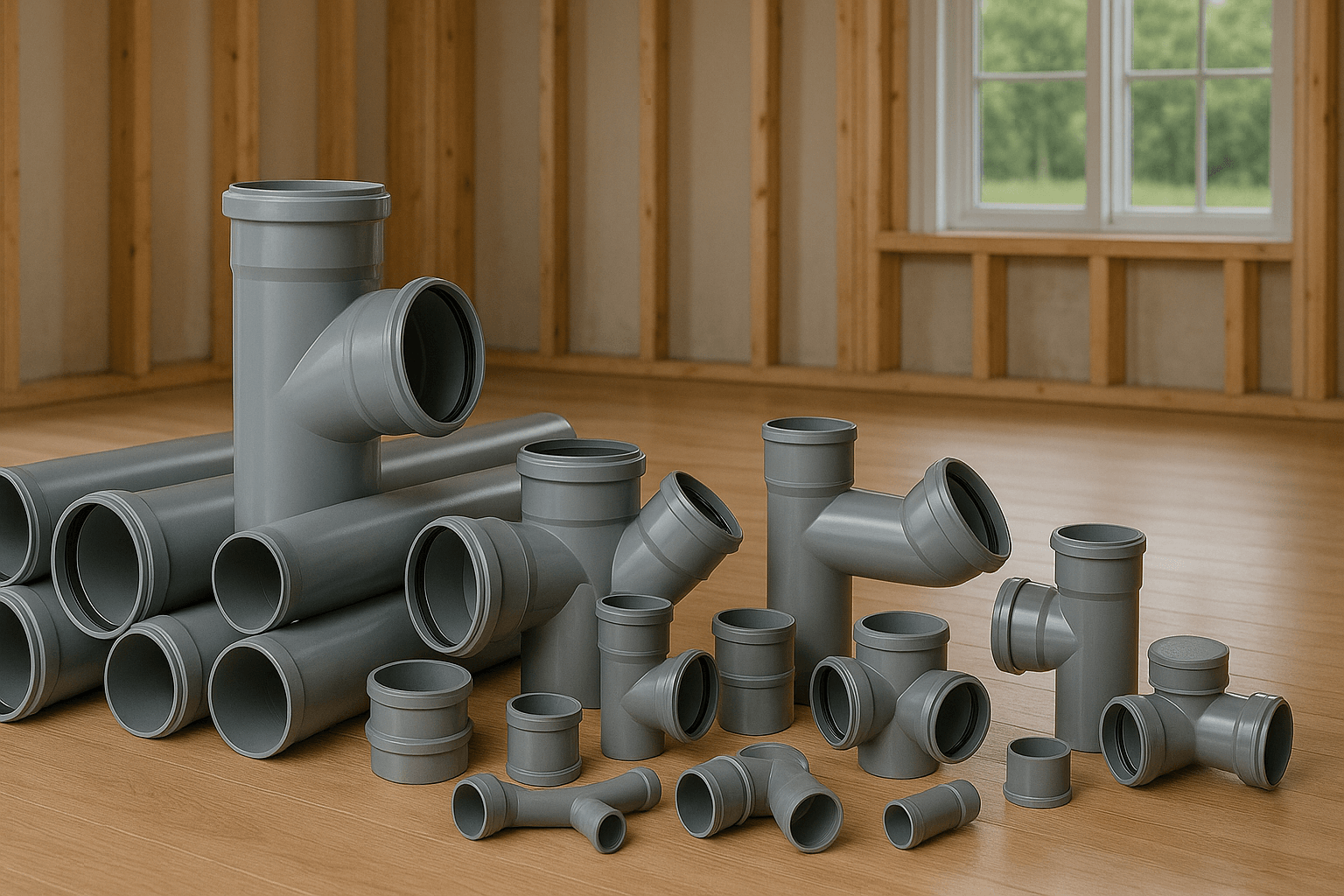

Трубы и фитинги для внутренней канализации

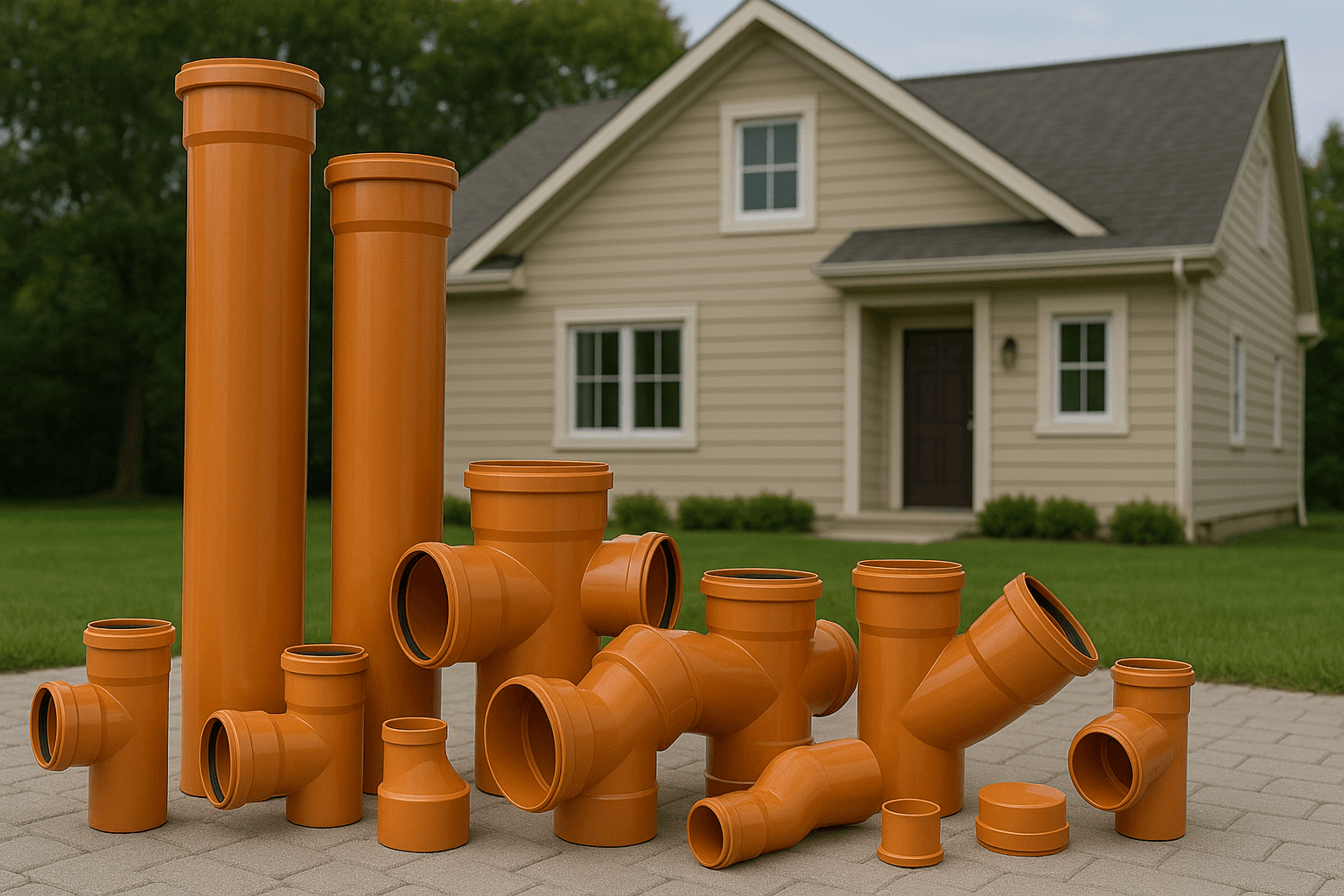

Основой внутренней канализации служат полипропиленовые или ПВХ трубы с раструбными соединениями. Для подключения унитазов используют трубы диаметром 110 мм, для раковин, ванн и душевых кабин – 50 мм. Длина стандартных труб составляет 0,5; 1,0; 2,0 и 3,0 метра. Толщина стенки труб для внутренней канализации – 2,2-3,2 мм, что обеспечивает достаточную прочность при температуре стоков до +60°C.

Далее потребуются различные фитинги для соединения труб под разными углами. Отводы 45° и 90° позволяют изменять направление трубопровода, тройники 45° и 90° – подключать боковые ветки к основному стояку. Переходники нужны для соединения труб разных диаметров, например, с 50 мм на 110 мм. Ревизии с съемными крышками устанавливают в местах возможных засоров для удобства прочистки.

Затем необходимо приобрести крепежные системы для фиксации труб к стенам и потолкам. Хомуты с резиновыми прокладками предотвращают передачу вибраций и шума. Для труб диаметром 50 мм используют хомуты через каждые 0,8-1,0 м, для 110 мм – через 1,5-2,0 м. Кронштейны и опоры устанавливают в местах поворотов и ответвлений для дополнительной поддержки.

После установки основных элементов монтируют ревизионные люки и заглушки. Ревизионные люки размером 100×100 мм или 150×150 мм располагают в доступных местах через каждые 10-15 м горизонтального участка. Заглушки диаметром 50 и 110 мм используют для временного перекрытия неиспользуемых отводов и при проведении испытаний системы.

Сантехническое оборудование и сливные системы

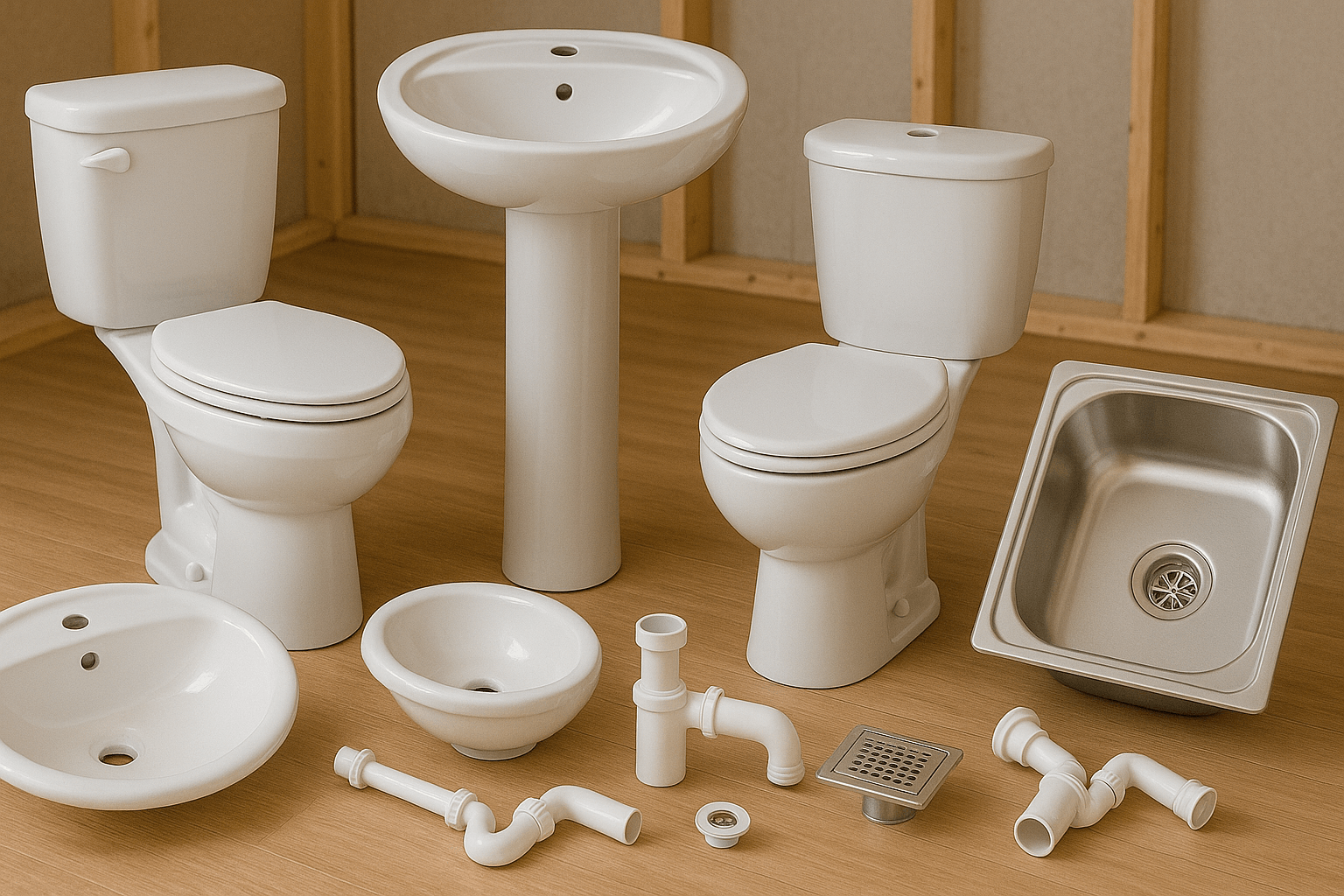

Унитазы требуют специального подключения к канализации через гофрированную или жесткую манжету диаметром 110 мм. Выпуск унитаза может быть горизонтальным, вертикальным или косым под углом 45°, что определяет способ подключения к канализационной трубе. Расстояние от центра выпуска унитаза до стены составляет обычно 180-200 мм для горизонтального выпуска и 350-400 мм для косого.

Далее устанавливают раковины и мойки, которые подключаются через сифоны диаметром 32-40 мм к трубам 50 мм. Бутылочные сифоны применяют для раковин в ванных комнатах, трубные – для кухонных моек. Высота подключения слива раковины к канализации составляет 450-550 мм от пола, кухонной мойки – 300-400 мм с учетом высоты тумбы.

Затем подключают ванны и душевые кабины, которые имеют более сложную систему слива-перелива. Ванны стандартной длины 1500-1700 мм оборудуются автоматическим сливом-переливом с диаметром выпуска 40-50 мм. Душевые поддоны имеют слив диаметром 50-90 мм в зависимости от размера. Высота подключения слива ванны – 100-150 мм от пола, душевого поддона – 60-120 мм.

После этого устанавливают сифоны, гидрозатворы и переливы, которые предотвращают попадание канализационных газов в помещение. Гидрозатвор должен иметь высоту водяного столба не менее 50 мм. Для стиральных и посудомоечных машин используют специальные сифоны с отводами диаметром 20-25 мм или подключают через тройники к существующим сливам раковин.

Материалы для наружной канализационной сети

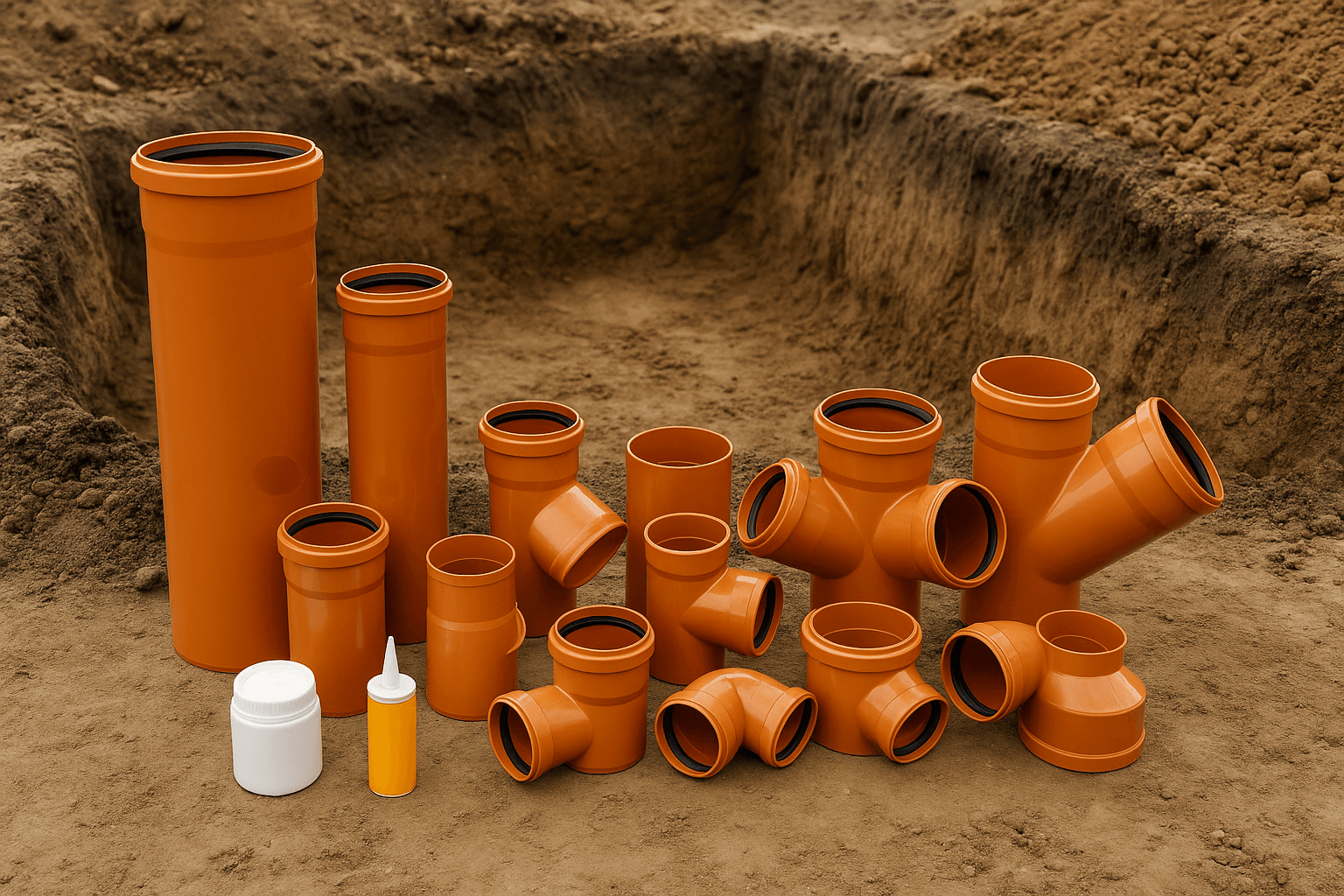

Наружные канализационные трубы изготавливают из ПВХ, полипропилена или чугуна и имеют оранжевый цвет для легкой идентификации. Диаметр труб для частного дома составляет обычно 110-160 мм при длине 1, 2, 3 и 6 метров. Толщина стенки наружных труб больше внутренних – 3,2-4,9 мм, что обеспечивает устойчивость к нагрузкам от грунта и транспорта. Рабочая температура до +60°C, кратковременно до +90°C.

Следующим элементом являются смотровые колодцы, которые устанавливают в местах поворотов, перепадов высот и через каждые 15-25 м прямого участка. Пластиковые колодцы диаметром 315-425 мм состоят из днища, рабочей камеры высотой 1000-3000 мм и горловины диаметром 315 мм. Чугунные люки класса А15 (нагрузка до 1,5 т) подходят для пешеходных зон, класса В125 (до 12,5 т) – для проездов легковых автомобилей.

Затем планируют дренажные системы и ливневую канализацию для отвода поверхностных вод. Дренажные трубы диаметром 110-200 мм с перфорацией укладывают в щебеночную обсыпку для сбора грунтовых вод. Ливневые лотки шириной 100-300 мм и дождеприемники размером 300×300 мм собирают воду с крыш, дорожек и площадок. Пропускная способность ливневой системы рассчитывается исходя из площади водосбора и интенсивности осадков.

После прокладки труб их необходимо утеплить в зонах возможного промерзания. Теплоизоляция выполняется пенополистирольными скорлупами толщиной 30-50 мм для труб диаметром 110-200 мм или засыпкой керамзитом слоем 200-300 мм. В особо холодных зонах применяют греющий кабель мощностью 10-20 Вт/м с терморегулятором, который автоматически включается при температуре ниже +2°C.

Оборудование для очистки сточных вод

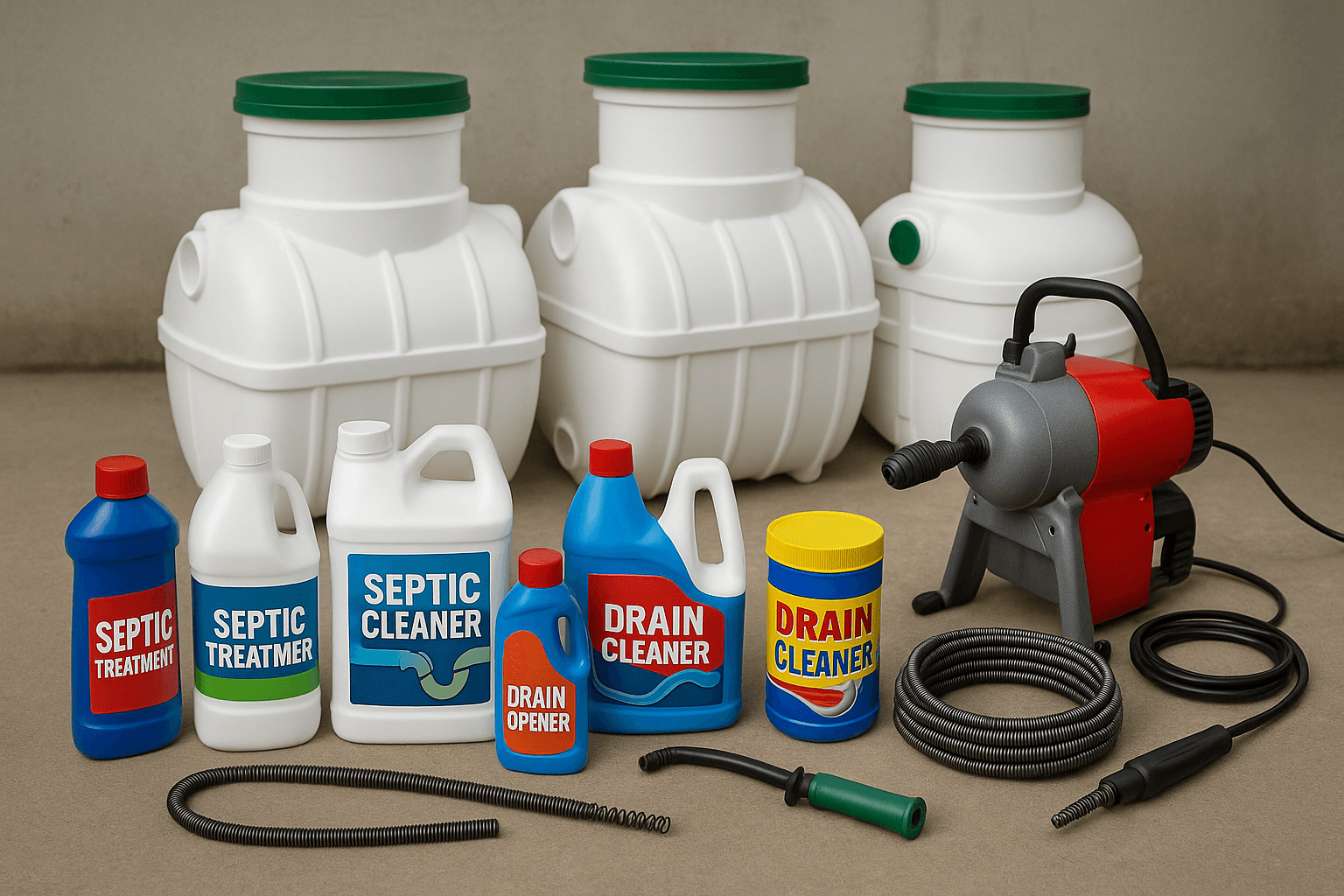

Септики представляют основу автономной канализации и различаются по объему и количеству камер. Однокамерные септики объемом 3-5 м³ подходят для семьи из 2-3 человек при суточном водопотреблении до 1 м³. Двухкамерные емкости объемом 6-8 м³ обслуживают 4-5 человек, трехкамерные объемом 9-12 м³ – семьи до 6-8 человек. Материал изготовления – полипропилен толщиной 10-15 мм или стеклопластик с армированием, что обеспечивает срок службы 30-50 лет.

Далее рассматривают станции биологической очистки, которые обеспечивают степень очистки до 98% против 65-70% у септиков. Производительность станций составляет 0,5-2,5 м³/сутки при потребляемой мощности 1,0-2,5 кВт. Компрессоры создают аэрацию для жизнедеятельности бактерий, перекачивающие насосы обеспечивают циркуляцию между камерами. Корпус изготавливается из полипропилена или стали с антикоррозийным покрытием.

Затем выбирают накопительные емкости для районов без возможности сброса очищенных стоков в грунт. Объем рассчитывается исходя из водопотребления семьи плюс 20-30% запас. Для семьи из 4 человек при расходе 200 л/сутки на человека требуется емкость 10-12 м³ с учетом периодичности откачки раз в месяц. Горловина диаметром 600 мм обеспечивает доступ ассенизаторской техники.

После основной очистки устанавливают дополнительные фильтрационные системы для доочистки стоков. Поля фильтрации площадью 30-50 м² на 1 м³/сутки стоков включают дренажные трубы диаметром 110 мм с перфорацией, уложенные в щебеночную подушку толщиной 400-600 мм. Инфильтраторы представляют компактную альтернативу – пластиковые емкости объемом 300-800 л, которые устанавливают в количестве 3-6 штук на семью.

Насосное оборудование и принудительная канализация

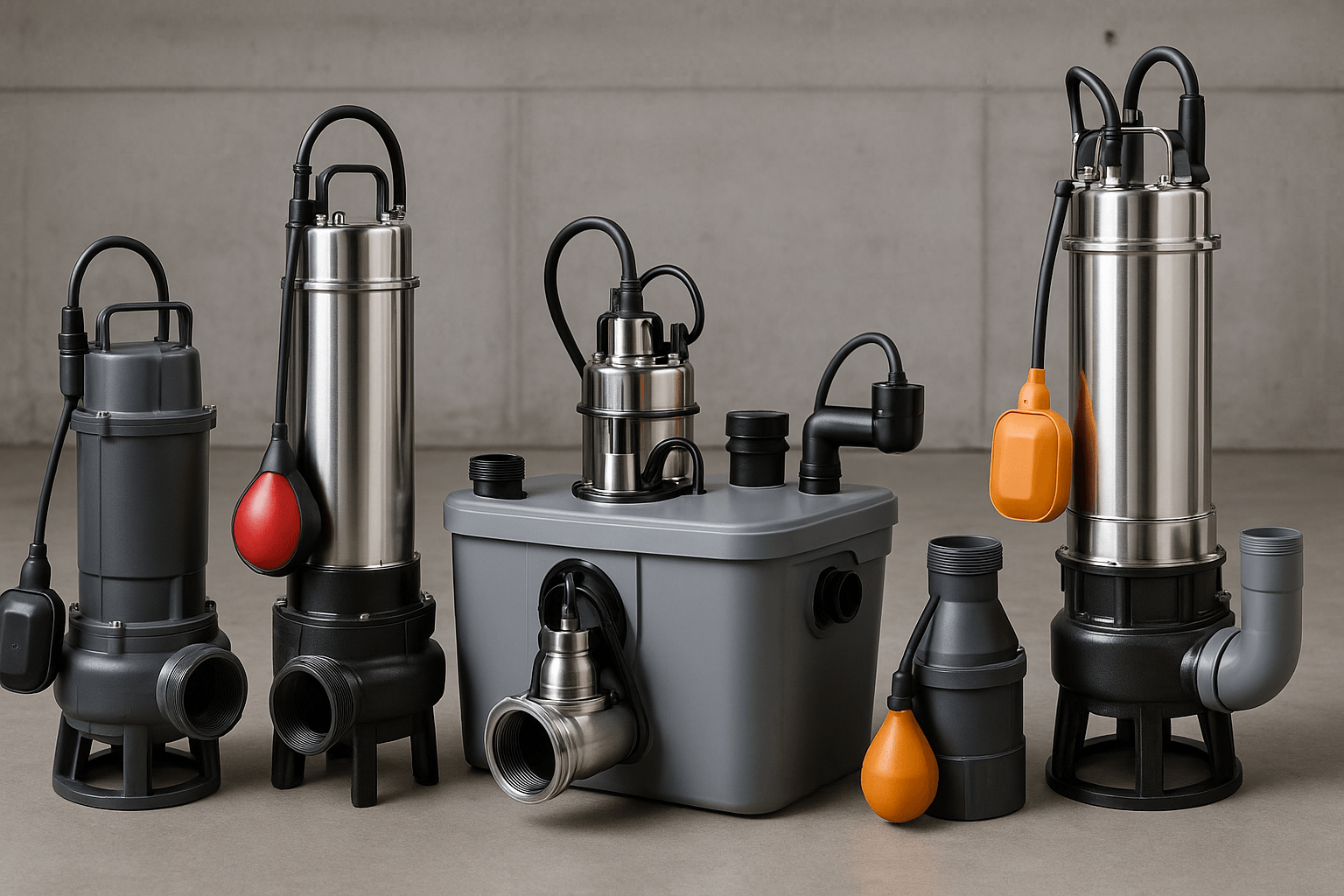

Канализационные насосы необходимы при расположении сантехнических приборов ниже уровня канализационной трубы или при большой удаленности от стояка. Погружные фекальные насосы производительностью 5-20 м³/ч с напором 8-15 м устанавливают в приямках размером 600×600×800 мм. Мощность двигателя составляет 0,5-2,0 кВт при диаметре входного патрубка 50-100 мм.

Следующим вариантом являются насосные станции для принудительной канализации, которые измельчают и перекачивают стоки от унитазов, ванн и раковин. Компактные станции размером 400×300×200 мм устанавливают непосредственно за унитазом, подключаясь к трубе диаметром 32-40 мм. Производительность 140-180 л/мин при максимальном напоре 7-9 м позволяет транспортировать стоки на расстояние до 100 м по горизонтали.

Затем выбирают измельчители для унитазов, которые перерабатывают твердые отходы в суспензию и откачивают через трубу диаметром 32 мм. Мощность двигателя 400-800 Вт обеспечивает измельчение частиц до размера 3-4 мм. Производительность составляет 90-120 л/мин при напоре до 5 м по вертикали и 50 м по горизонтали. Встроенные ножи из нержавеющей стали работают до 30 000 часов без замены.

После установки насосного оборудования монтируют автоматику и контрольные системы. Поплавковые выключатели включают насос при подъеме уровня стоков и отключают при опорожнении приямка. Реле давления защищают от сухого хода и перегрузки. Пульты управления с индикацией режимов работы позволяют контролировать состояние системы и устанавливают в удобном для доступа месте.

Инструменты и расходные материалы для монтажа

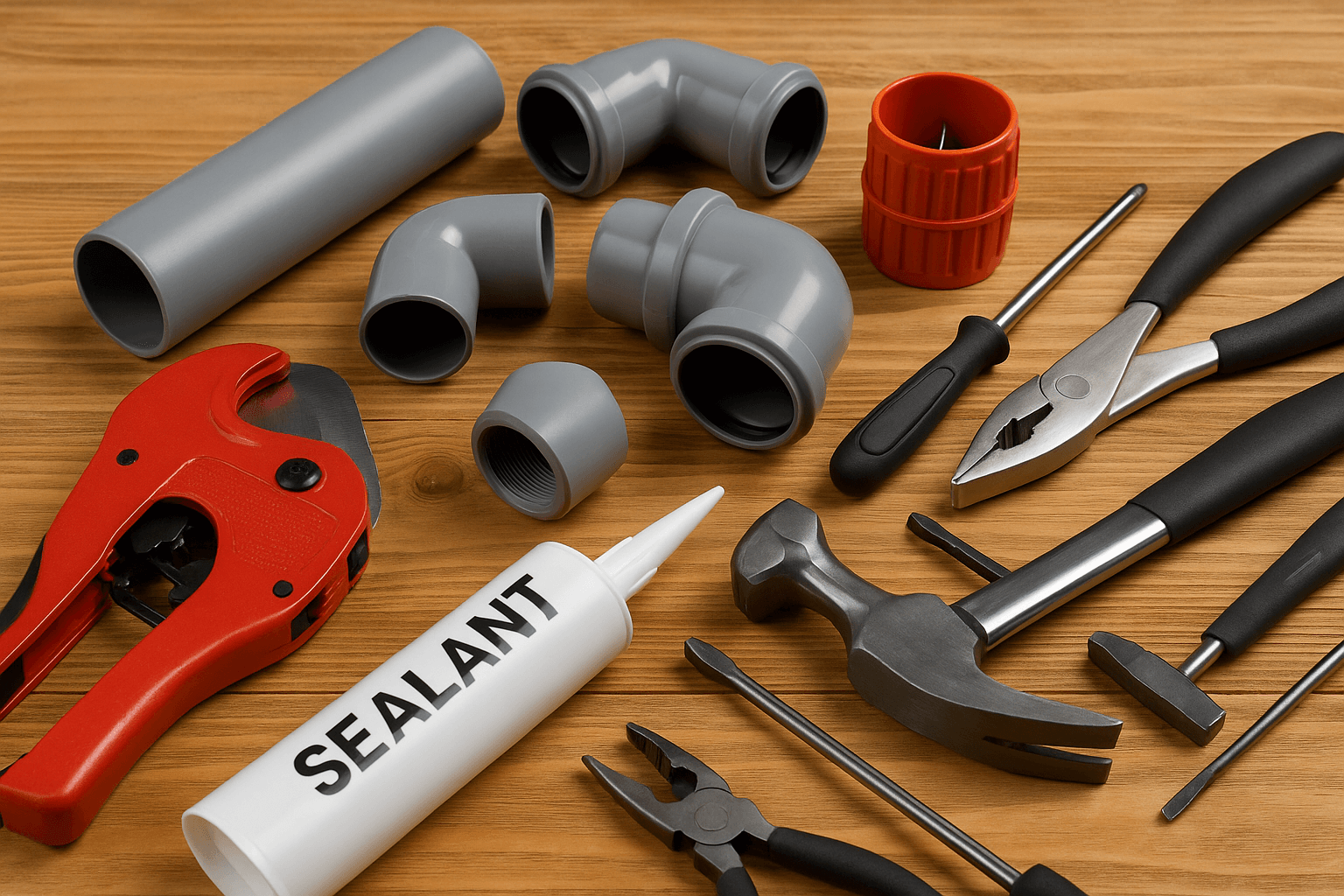

Специализированные инструменты для монтажа канализации включают труборез для пластиковых труб диаметром 32-200 мм, который обеспечивает ровный срез без заусенцев. Фаскосниматель создает фаску под углом 15° на торце трубы для плотного соединения. Калибратор восстанавливает геометрию трубы после резки. Стоимость комплекта инструментов составляет 1500-3000 грн.

Далее приобретают герметики и уплотнительные материалы для соединений. Силиконовые герметики выдерживают температуру -40°C до +150°C и обеспечивают эластичное соединение на 15-20 лет. Расход составляет 300-500 мл на 10-15 соединений диаметром 110 мм. Резиновые уплотнительные кольца устанавливают в раструбах труб для герметизации соединений. Смазка на основе глицерина облегчает сборку и предотвращает повреждение уплотнителей.

Затем подготавливают крепежные элементы для фиксации трубопроводов. Дюбели диаметром 6-10 мм длиной 60-100 мм с саморезами используют для крепления хомутов к стенам. Анкерные болты М8-М12 длиной 80-120 мм применяют для крепления тяжелого оборудования – насосов, септиков, колодцев. Расход крепежа составляет 15-20 штук на 10 погонных метров трубопровода.

После этого запасаются материалами для гидроизоляции мест прохода труб через фундамент и стены. Проходные гильзы диаметром на 50-100 мм больше трубы защищают от механических повреждений и обеспечивают возможность замены без разрушения конструкций. Битумная мастика или полиуретановые герметики заполняют зазоры между гильзой и трубой. Расход мастики – 0,5-1,0 кг на один проход.

Дополнительное оборудование и аксессуары

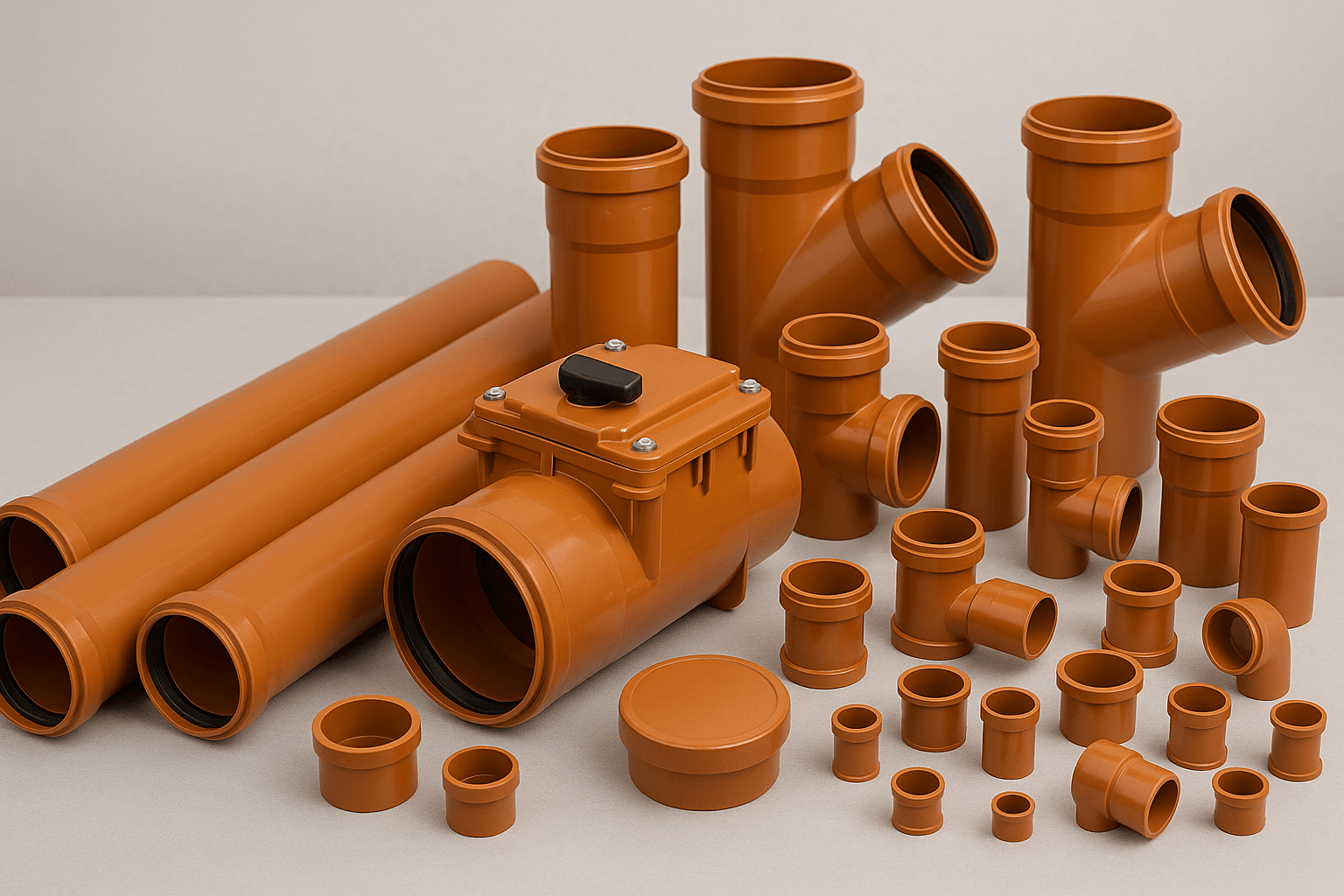

• Обратные клапаны предотвращают обратный ток стоков при переполнении канализационной системы. Клапаны диаметром 50-110 мм устанавливают на каждом ответвлении от стояка в подвальных и цокольных этажах. Срабатывание происходит при обратном давлении 0,05-0,1 бар. Корпус изготавливается из полипропилена или нержавеющей стали с резиновой заслонкой.
• Следующим компонентом является вентиляционная система канализации, которая предотвращает срыв гидрозатворов и удаляет газы. Фановая труба диаметром 110 мм выводится на крышу на высоту не менее 500 мм над кровлей. В холодных климатических зонах устанавливают дефлекторы или подогревающие элементы мощностью 25-40 Вт для предотвращения обмерзания. Аэраторы диаметром 50-110 мм служат альтернативой фановой трубе в отдельных помещениях.
• Затем устанавливают системы подогрева и антиобледенения для участков, подверженных промерзанию. Греющий кабель мощностью 10-30 Вт/м прокладывают вдоль наружных участков труб с терморегулятором, включающимся при температуре +3°C. Для септиков и насосных станций используют погружные нагреватели мощностью 100-500 Вт с термостатом. Потребление электроэнергии составляет 150-400 кВт⋅ч за отопительный сезон.
• После монтажа основных систем устанавливают контрольно-измерительные приборы для мониторинга работы канализации. Датчики уровня контролируют заполнение септиков и насосных станций, передавая сигналы на пульт управления или мобильное приложение. Расходомеры учитывают объем стоков для планирования откачки. Анализаторы качества воды контролируют эффективность очистки, особенно важные для станций биологической очистки с повышенными требованиями к сбросу.
