Что нужно для монтажа систем видеонаблюдения?

Что нужно для монтажа систем видеонаблюдения?

Качественная система видеонаблюдения требует правильного подбора компонентов и профессионального монтажа. От выбора камер до мелких крепежных элементов – каждая деталь влияет на надежность и эффективность работы системы. Неправильно подобранные компоненты могут привести к потере сигнала, плохому качеству изображения или полному выходу системы из строя.

Стоимость ошибок при выборе оборудования значительно превышает экономию на комплектующих. Например, использование некачественного коаксиального кабеля может привести к потере сигнала уже на расстоянии 50-70 метров вместо стандартных 100-150 метров. Это потребует установки дополнительных усилителей или полной замены кабельной системы.

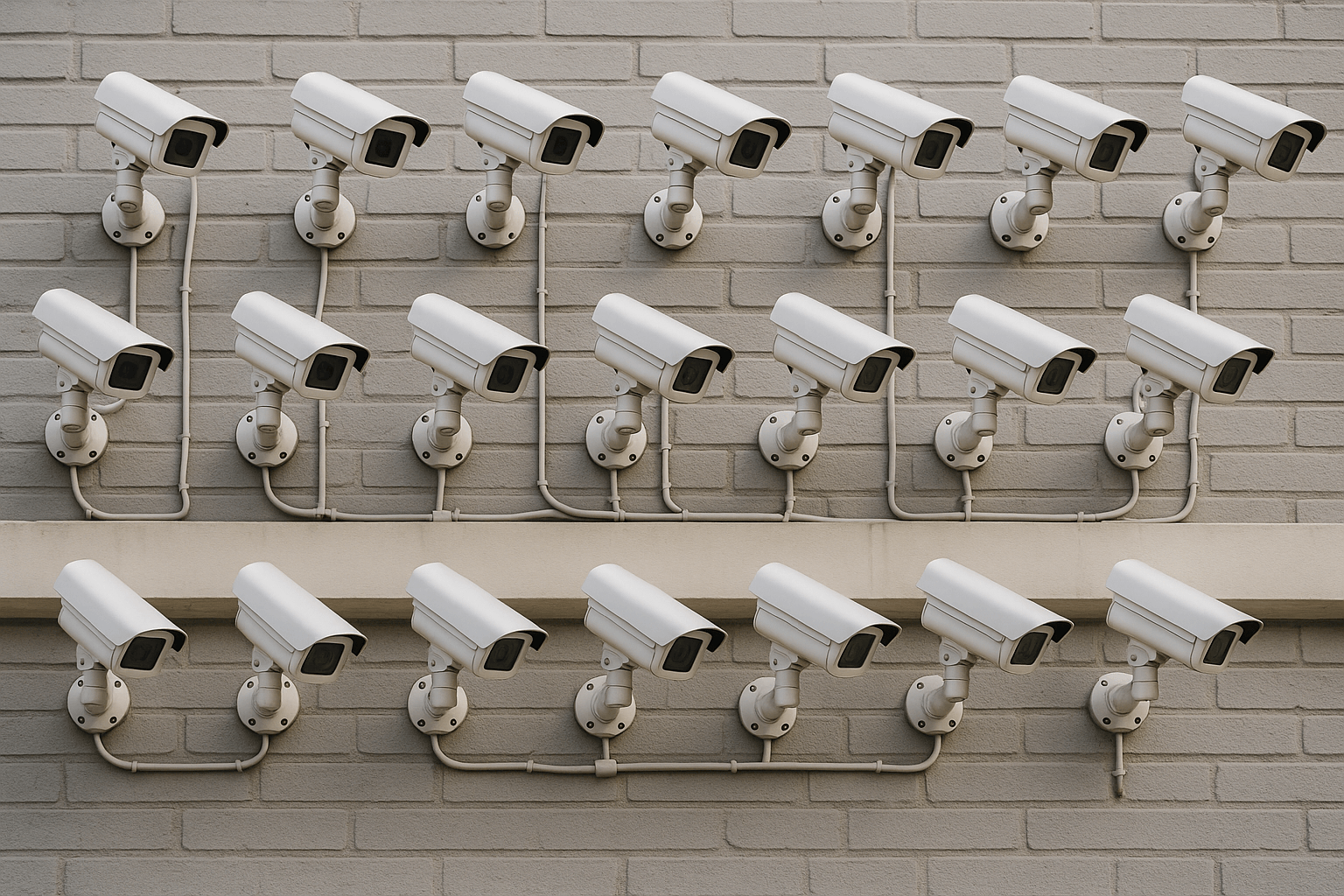

Камеры видеонаблюдения

Выбор камер определяет качество получаемого изображения и функциональность всей системы. Современный рынок предлагает несколько основных типов камер, каждый со своими преимуществами и областью применения.

Аналоговые камеры остаются популярным решением благодаря доступной цене и простоте установки. AHD-камеры обеспечивают разрешение до 4 Мп (2560×1440 пикселей) при использовании стандартного коаксиального кабеля. TVI-камеры поддерживают разрешение до 8 Мп и обладают лучшей помехозащищенностью на больших расстояниях. CVI-камеры отличаются стабильной передачей сигнала на расстояние до 500 метров без потери качества.

IP-камеры предоставляют более широкие возможности и лучшее качество изображения. Разрешение современных IP-камер достигает 12 Мп (4000×3000 пикселей), что в 3-4 раза превышает возможности аналоговых систем. Проводные IP-камеры подключаются через витую пару с поддержкой PoE (Power over Ethernet), получая питание и передавая данные по одному кабелю. Беспроводные IP-камеры работают через Wi-Fi, что упрощает монтаж, но требует стабильного сигнала и дополнительного источника питания.

Специализированные камеры решают конкретные задачи видеонаблюдения. PTZ-камеры (поворотные) обеспечивают покрытие больших площадей благодаря возможности поворота на 360° по горизонтали и до 90° по вертикали. Оптический зум достигает 20-30х, позволяя детально рассмотреть объекты на расстоянии до 100-150 метров. Купольные камеры сложнее повредить и незаметнее в интерьере, их часто устанавливают в торговых центрах и офисах. Цилиндрические камеры имеют лучшие характеристики ночной съемки благодаря более мощной ИК-подсветке.

При выборе камер учитывайте условия эксплуатации. Для уличной установки необходим класс защиты IP66 или выше, обеспечивающий защиту от пыли и струй воды. Рабочая температура должна соответствовать климатическим условиям: стандартные камеры работают при температуре от -10°C до +50°C, морозостойкие – от -40°C до +60°C. Чувствительность матрицы измеряется в люксах: для качественной ночной съемки необходима чувствительность не менее 0,01 лк.

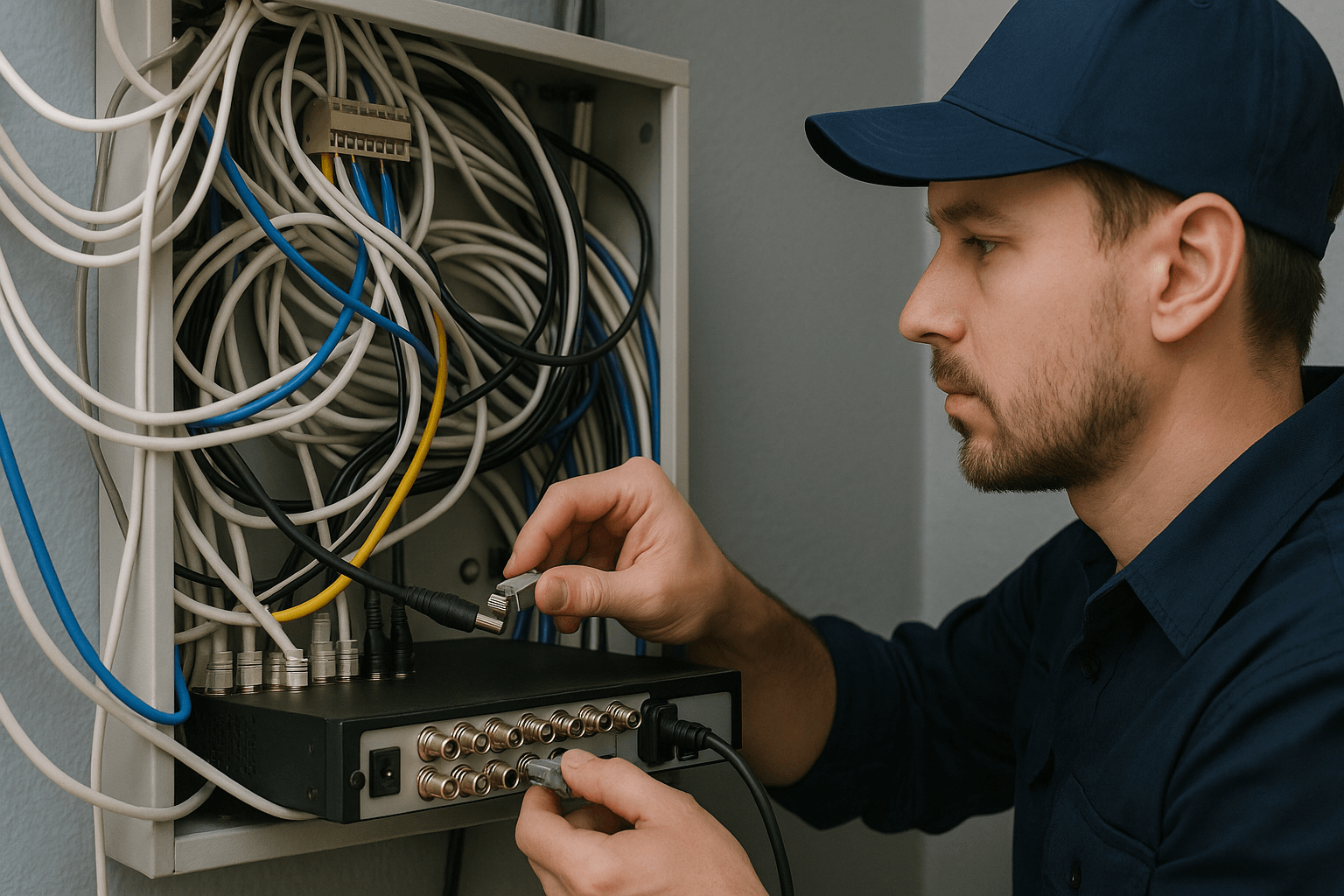

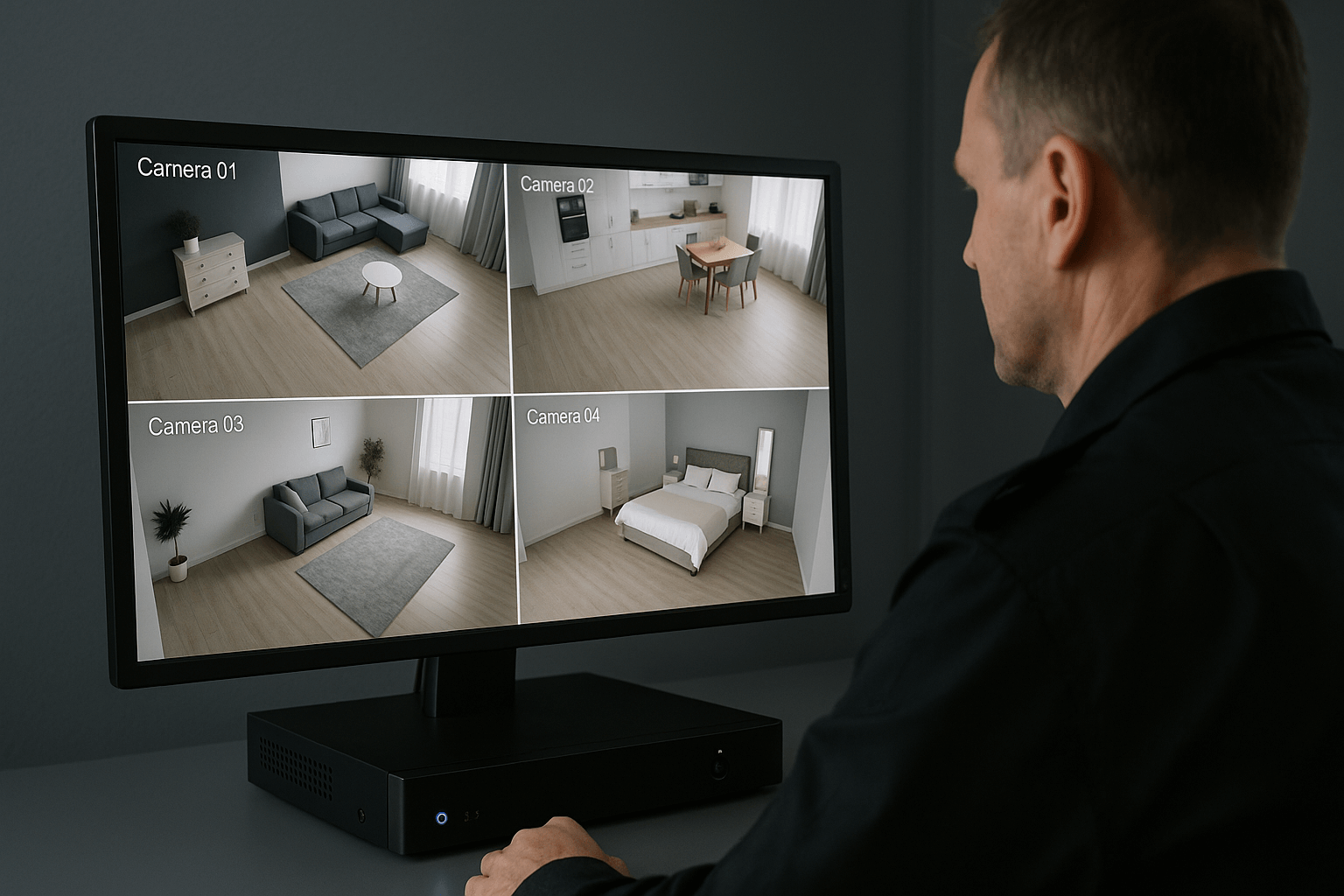

Видеорегистраторы и системы записи

Видеорегистратор – центральный элемент системы, обеспечивающий запись, хранение и воспроизведение видеоданных. Тип регистратора должен соответствовать выбранным камерам и требованиям к функциональности системы.

1. DVR (цифровые видеорегистраторы) предназначены для работы с аналоговыми камерами. Современные DVR поддерживают разрешение до 4K (3840×2160 пикселей) и обеспечивают запись 4-32 каналов одновременно. Скорость записи измеряется в кадрах в секунду (fps): для плавного видео необходимо 25-30 fps на канал. Большинство DVR поддерживают множественные стандарты (AHD, TVI, CVI, CVBS), что позволяет подключать камеры разных типов.
2. NVR (сетевые видеорегистраторы) работают с IP-камерами через сетевое подключение. Пропускная способность NVR измеряется в мегабитах в секунду: для записи 16 камер с разрешением 2 Мп необходима пропускная способность около 80-100 Мбит/с. NVR обычно имеют встроенные PoE-порты, упрощающие подключение IP-камер. Количество PoE-портов варьируется от 4 до 48, мощность каждого порта составляет 15,4 Вт (PoE) или 30 Вт (PoE+).
3. Гибридные регистраторы объединяют возможности DVR и NVR, позволяя подключать как аналоговые, так и IP-камеры. Это удобно при модернизации существующих систем или создании смешанных конфигураций. Гибридные модели поддерживают до 32 аналоговых каналов плюс 8-16 IP-каналов.

Жесткие диски для видеонаблюдения отличаются от обычных компьютерных HDD. Специализированные накопители рассчитаны на непрерывную работу 24/7 и имеют увеличенный ресурс – до 1 миллиона часов наработки на отказ. Объем жесткого диска определяет продолжительность хранения записей: для записи 16 камер с разрешением 2 Мп в течение 30 дней требуется около 8-12 ТБ дискового пространства. Скорость вращения дисков для видеонаблюдения обычно составляет 5400-7200 об/мин, что обеспечивает баланс между производительностью и тепловыделением.

Кабели и проводники

Качество кабельной системы напрямую влияет на стабильность передачи сигнала и долговечность установки. Выбор типа кабеля зависит от типа камер и особенностей объекта.

Коаксиальные кабели используются для подключения аналоговых камер. RG-59 подходит для расстояний до 100 метров и является наиболее распространенным типом. Волновое сопротивление составляет 75 Ом, диаметр центральной жилы – 0,6-1,0 мм. RG-6 обеспечивает передачу сигнала на расстояние до 200 метров благодаря меньшим потерям – около 5,8 дБ на 100 метров против 8,2 дБ у RG-59. Экранирование кабеля защищает от электромагнитных помех: двойное экранирование (фольга + оплетка) обеспечивает эффективность экранирования более 85 дБ.

Витая пара применяется для IP-камер и передачи данных. Cat5e поддерживает скорость до 100 Мбит/с на расстоянии до 100 метров, чего достаточно для большинства IP-камер разрешением до 2 Мп. Cat6 обеспечивает скорость до 1 Гбит/с и лучше подходит для камер высокого разрешения (4K) или систем с большим количеством камер. Сопротивление витой пары не должно превышать 9,38 Ом на 100 метров для правильной работы PoE.

Силовые кабели обеспечивают питание камер и другого оборудования. Сечение проводников выбирается исходя из мощности нагрузки и длины линии: для камер мощностью 5-10 Вт на расстоянии до 50 метров достаточно сечения 0,75 мм², для больших расстояний или мощных камер необходимо сечение 1,5-2,5 мм². Падение напряжения на длинных линиях не должно превышать 10% от номинального значения.

Комбинированные кабели (Siamese) объединяют коаксиальный кабель и силовые проводники в одной оболочке. Это упрощает монтаж аналоговых систем, так как для каждой камеры требуется прокладка только одного кабеля. Стандартный комбинированный кабель включает RG-59 и два силовых проводника сечением 0,5-0,75 мм².

При выборе кабеля учитывайте условия прокладки. Для наружной установки необходимы кабели с полиэтиленовой оболочкой, устойчивой к ультрафиолету и температурным перепадам от -40°C до +70°C. Для прокладки в земле используются кабели с дополнительной броней из стальной ленты. В пожароопасных помещениях применяются кабели с пониженным дымо- и газовыделением (LSZH – Low Smoke Zero Halogen).

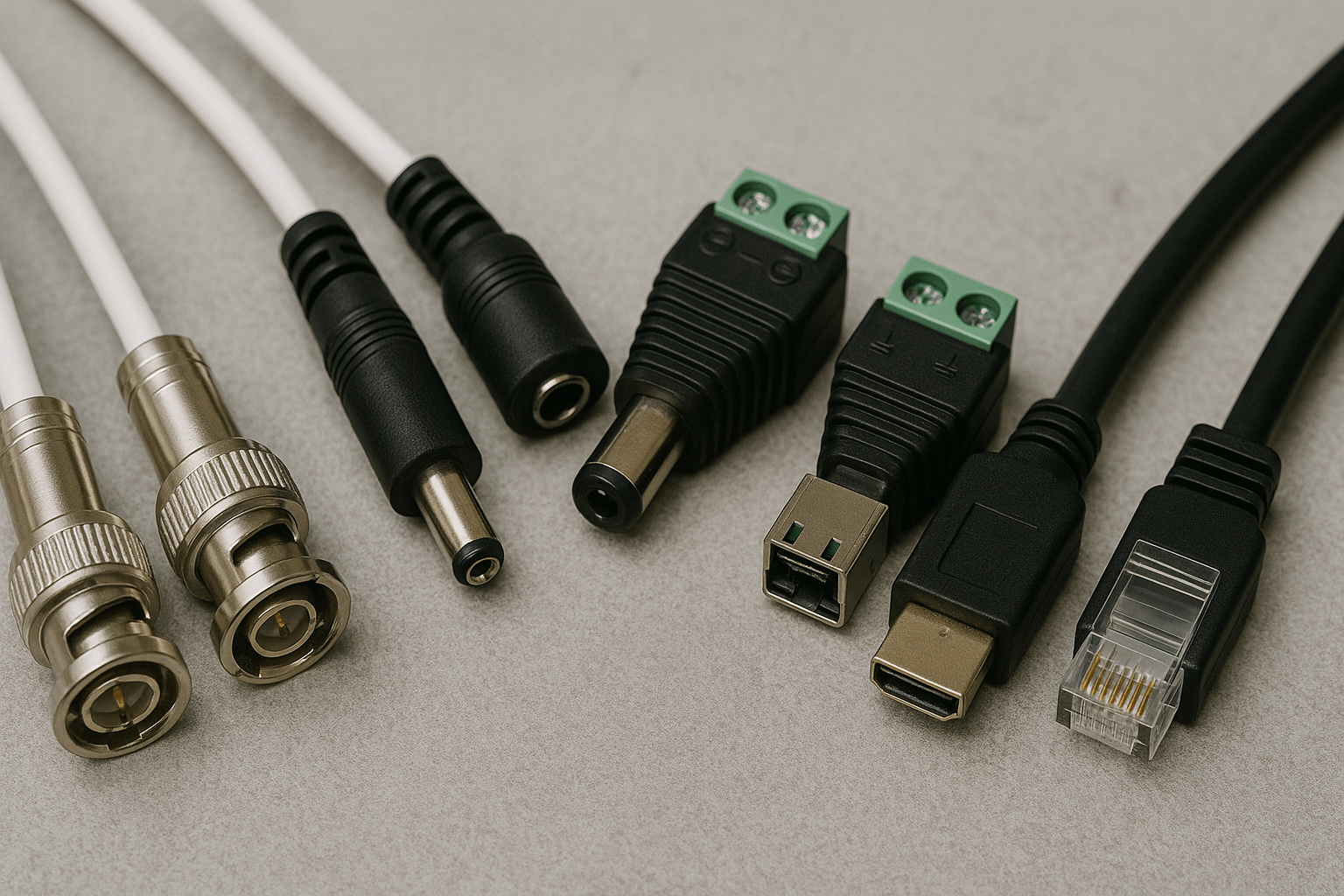

Разъемы и коннекторы

Надежность соединений обеспечивается качественными разъемами и правильным монтажом. Каждый тип кабеля требует соответствующих коннекторов и технологии подключения.

BNC-разъемы используются для подключения коаксиальных кабелей к аналоговым камерам и DVR. Стандартный BNC-разъем рассчитан на волновое сопротивление 75 Ом и обеспечивает надежный контакт при правильном монтаже. Существуют обжимные и паяные варианты: обжимные проще в монтаже, но паяные обеспечивают лучший контакт и долговечность. Частотный диапазон качественных BNC-разъемов достигает 4 ГГц, что достаточно для передачи 4K-видео по коаксиальному кабелю.

RJ-45 коннекторы применяются для подключения витой пары к IP-камерам и сетевому оборудованию. Стандарт 8P8C (8 позиций, 8 контактов) поддерживает передачу данных и питания по технологии PoE. Качественные коннекторы изготавливаются из фосфористой бронзы с золотым покрытием толщиной 3-50 микрон, что обеспечивает коррозионную стойкость и низкое переходное сопротивление (менее 20 мОм). Для кабелей Cat6 используются специальные коннекторы с улучшенными характеристиками по перекрестным наводкам.

Разъемы питания обеспечивают подключение силовых кабелей к камерам и блокам питания. DC-разъемы типа 5,5×2,1 мм или 5,5×2,5 мм наиболее распространены для камер с напряжением питания 12В. Максимальный ток через такие разъемы составляет 3-5 А. Винтовые клеммные колодки используются для подключения мощных устройств и обеспечивают более надежный контакт. Сечение подключаемых проводников может достигать 2,5 мм², а максимальный ток – 10-15 А.

Переходники и адаптеры решают задачи совместимости разных типов оборудования. BNC-RCA адаптеры позволяют подключать камеры с BNC-выходом к устройствам с RCA-входами. USB-RJ45 адаптеры обеспечивают подключение IP-камер к компьютерам без сетевой карты. PoE-сплиттеры разделяют питание и данные для подключения не-PoE устройств к PoE-портам.

При выборе разъемов обращайте внимание на класс защиты от влаги и пыли. Для наружной установки необходимы разъемы с классом защиты IP65 или выше. Температурный диапазон должен соответствовать условиям эксплуатации: стандартные разъемы работают при температуре от -25°C до +75°C, специализированные – от -40°C до +105°C. Количество циклов подключения-отключения для качественных разъемов составляет 500-1000 раз.

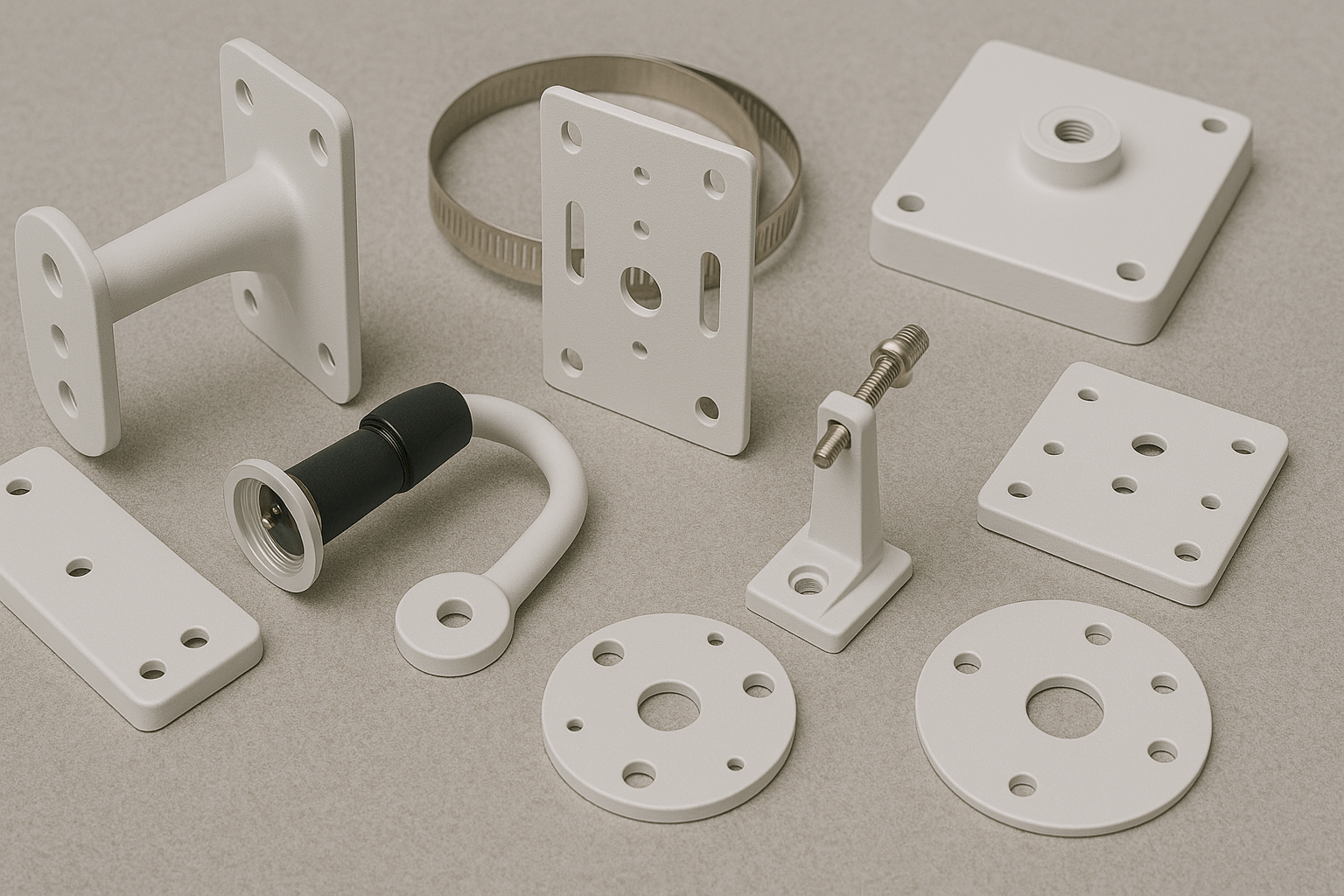

Крепежные элементы и кронштейны

Надежное крепление оборудования обеспечивает стабильность работы системы и защиту от вандализма. Выбор крепежных элементов зависит от типа камер, материала поверхности и условий эксплуатации.

Настенные кронштейны для камер изготавливаются из алюминиевого сплава или стали с антикоррозийным покрытием. Нагрузочная способность стандартных кронштейнов составляет 3-5 кг, что достаточно для большинства камер видеонаблюдения. Усиленные кронштейны выдерживают нагрузку до 10-15 кг и предназначены для тяжелых PTZ-камер. Длина кронштейна влияет на обзор камеры: короткие (10-15 см) подходят для установки в углах, длинные (30-50 см) обеспечивают больший обзор вдоль стен.

Потолочные крепления используются в помещениях с подвесными потолками или для установки купольных камер. Стандартное потолочное крепление состоит из монтажной пластины и регулируемого кронштейна. Глубина регулировки составляет 20-40 см, что позволяет адаптировать установку к толщине потолочного покрытия. Для железобетонных потолков применяются анкерные болты диаметром 8-12 мм с глубиной заделки не менее 60 мм.

Угловые и поворотные кронштейны обеспечивают точную настройку направления камеры. Угол поворота по горизонтали достигает 360°, по вертикали – 90°. Фиксация положения осуществляется винтами с усилием затяжки 3-5 Нм. Поворотные механизмы качественных кронштейнов рассчитаны на 10000-15000 циклов регулировки без износа.

Крепления для регистраторов и мониторов размещают оборудование в монтажных шкафах или на стенах. Стандартная 19-дюймовая стойка вмещает оборудование шириной 482,6 мм и высотой, кратной 44,45 мм (1U). Глубина стойки варьируется от 300 до 800 мм в зависимости от размеров оборудования. Нагрузочная способность полки составляет 20-50 кг. Настенные кронштейны для мониторов поддерживают стандарты VESA 75×75, 100×100, 200×200 мм с максимальной нагрузкой до 30 кг.

Материал крепежных элементов должен соответствовать условиям эксплуатации. Для наружной установки используются кронштейны из нержавеющей стали или алюминия с порошковым покрытием. Толщина покрытия должна составлять не менее 60-80 микрон для обеспечения коррозионной стойкости. В морском климате рекомендуются крепления из нержавеющей стали марки 316L с повышенной стойкостью к хлоридам.

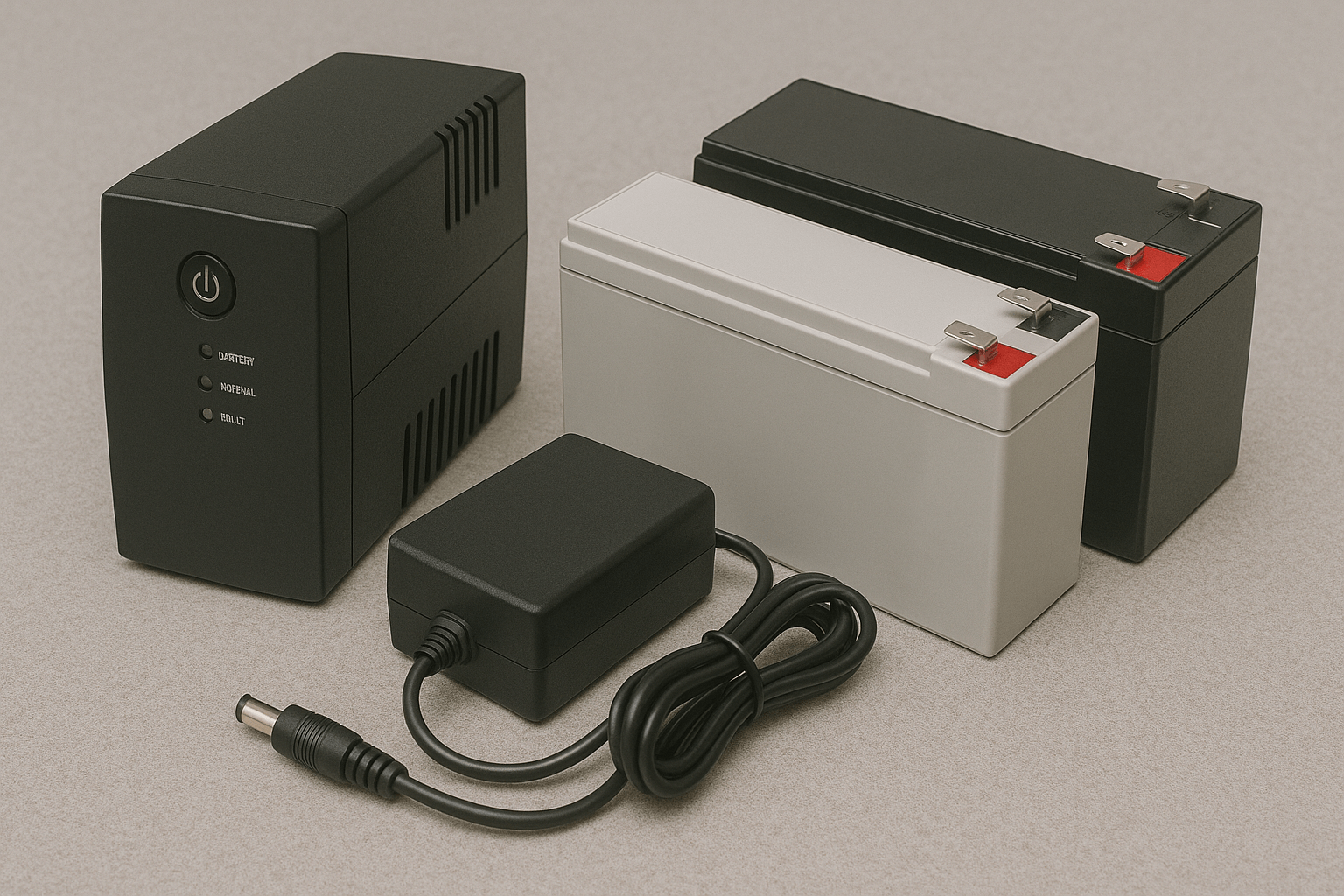

Источники питания и электрооборудование

Стабильное электропитание определяет надежность работы всей системы видеонаблюдения. Сбои в питании приводят к потере записи в критические моменты и могут повредить дорогостоящее оборудование.

Блоки питания для камер выпускаются с выходным напряжением 12В и 24В постоянного тока. Мощность блоков варьируется от 12 Вт (1А при 12В) для простых камер до 60 Вт (5А при 12В) для PTZ-моделей с мощной ИК-подсветкой. Импульсные блоки питания имеют КПД 80-90% и компактные размеры, линейные - более стабильное выходное напряжение с пульсациями менее 1%. Степень защиты IP20 подходит для установки в помещениях, IP65 - для наружного монтажа.

PoE-инжекторы и коммутаторы с PoE упрощают питание IP-камер, подавая электроэнергию по витой паре вместе с данными. Стандарт IEEE 802.3af (PoE) обеспечивает мощность до 15,4 Вт на порт, IEEE 802.3at (PoE+) - до 30 Вт. Расстояние передачи питания ограничена 100 метрами при использовании кабеля Cat5e или Cat6. PoE-коммутаторы выпускаются на 4, 8, 16, 24 и 48 портов с общей мощностью от 60 до 740 Вт.

Источники бесперебойного питания (ИБП) защищают систему от кратковременных отключений электроэнергии. Для видеонаблюдения используются ИБП мощностью от 300 ВА до 3 кВА. Время автономной работы зависит от нагрузки: система из 8 камер и регистратора общей мощностью 150 Вт проработает от ИБП 1000 ВА около 30-40 минут. Аккумуляторы в ИБП имеют срок службы 3-5 лет и требуют периодической замены.

Стабилизаторы напряжения необходимы в сетях с нестабильным питанием. Релейные стабилизаторы обеспечивают точность ±8-10% при цене от 500 до 1500 гривен за модели мощностью 500-2000 ВА. Электронные стабилизаторы точнее (±2-3%), но дороже в 2-3 раза. Входной диапазон напряжений составляет 140-260В для бытовых моделей.

Распределительные коробки и щитки организуют централизованное питание нескольких камер. Металлические боксы IP54-IP65 защищают от влаги и пыли, размеры варьируются от 200×150×80 мм для 4 камер до 400×300×150 мм для 16 камер. Внутри устанавливаются модульные блоки питания, предохранители и клеммные колодки для подключения кабелей.

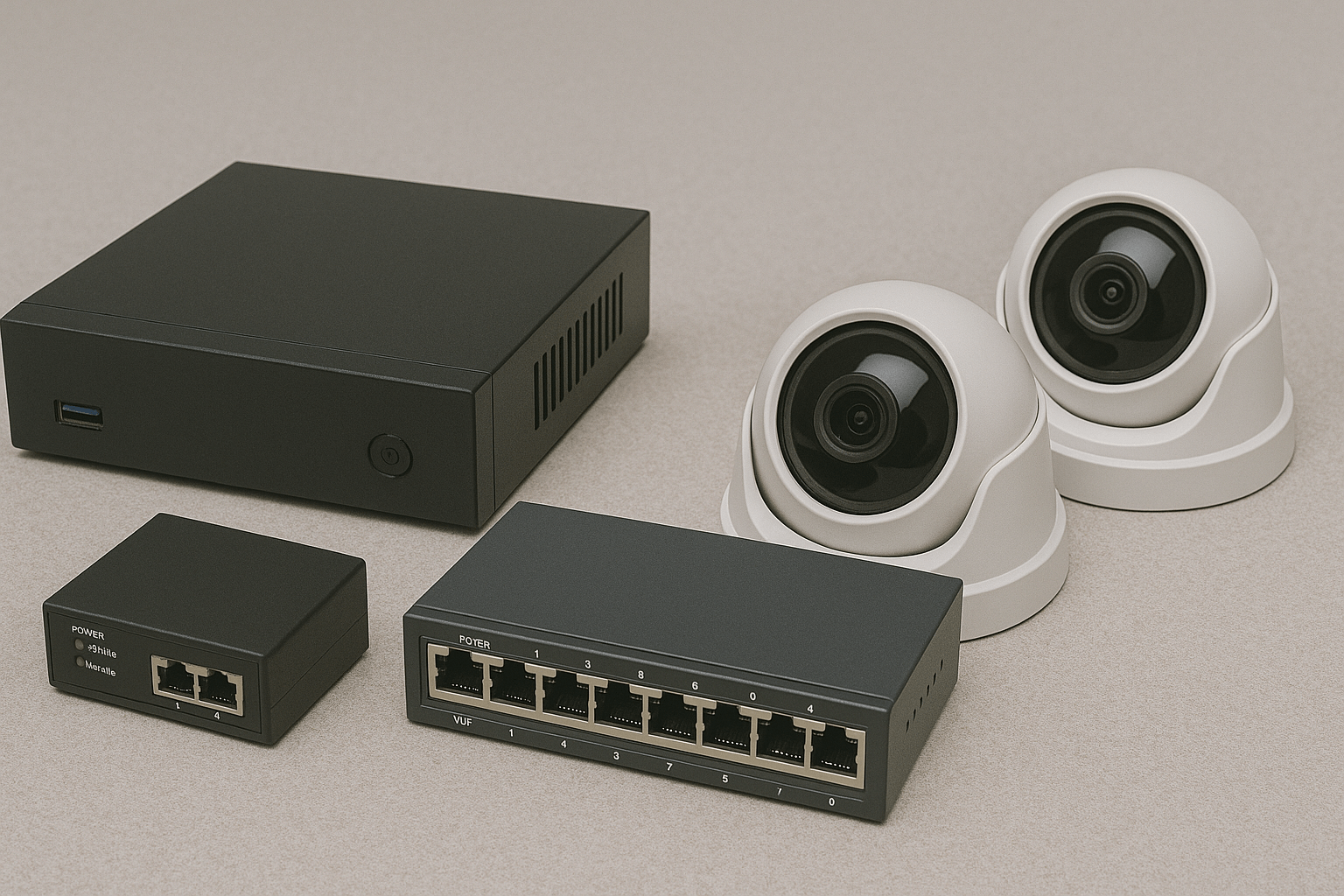

Сетевое оборудование для IP-систем

IP-системы видеонаблюдения требуют сетевой инфраструктуры для передачи данных и управления камерами. Правильный выбор сетевого оборудования обеспечивает стабильную работу без потерь кадров.

Коммутаторы (свитчи) объединяют IP-камеры в единую сеть. Неуправляемые коммутаторы работают по принципу plug-and-play, не требуют настройки и стоят от 800 до 5000 гривен за модели на 8-24 порта. Управляемые свитчи позволяют настраивать VLAN, QoS, мониторить трафик и стоят в 2-3 раза дороже. Пропускная способность портов составляет 100 Мбит/с (Fast Ethernet) или 1000 Мбит/с (Gigabit Ethernet). Для камер разрешением 2 Мп достаточно 100 Мбит/с, для 4K камер необходим гигабитный порт.

PoE-коммутаторы совмещают функции передачи данных и питания IP-камер. Модели на 8 портов PoE+ (30 Вт на порт) имеют общую мощность 120-150 Вт и подходят для камер среднего класса. 24-портовые коммутаторы обеспечивают мощность 370-400 Вт. Важно учитывать, что не все порты могут одновременно работать на максимальной мощности - требуется расчет общего энергопотребления.

Маршрутизаторы обеспечивают удаленный доступ к системе видеонаблюдения через интернет. Модели для малого бизнеса поддерживают 10-50 одновременных VPN-подключений и имеют пропускную способность 100-500 Мбит/с. Встроенный файервол защищает систему от внешних атак. Для просмотра 4 камер в разрешении 1080p требуется исходящий канал интернета не менее 8-10 Мбит/с.

Медиаконвертеры преобразуют электрические сигналы в оптические для передачи на большие расстояния. Одномодовый оптоволоконный кабель обеспечивает передачу на расстояние до 20 км, многомодовый - до 2 км. Скорость передачи составляет 100 Мбит/с или 1000 Мбит/с. Пара медиаконвертеров (на каждом конце линии) стоит от 1000 до 3000 гривен в зависимости от дальности и скорости.

Усилители сигнала (репитеры) восстанавливают затухающий сигнал на длинных кабельных линиях. Для витой пары максимальное расстояние без усилителя составляет 100 метров. Ethernet-репитеры позволяют увеличить это расстояние до 200 метров с установкой усилителя посередине. PoE-экстендеры передают данные и питание на расстояние до 300 метров при использовании промежуточного устройства каждые 100 метров.

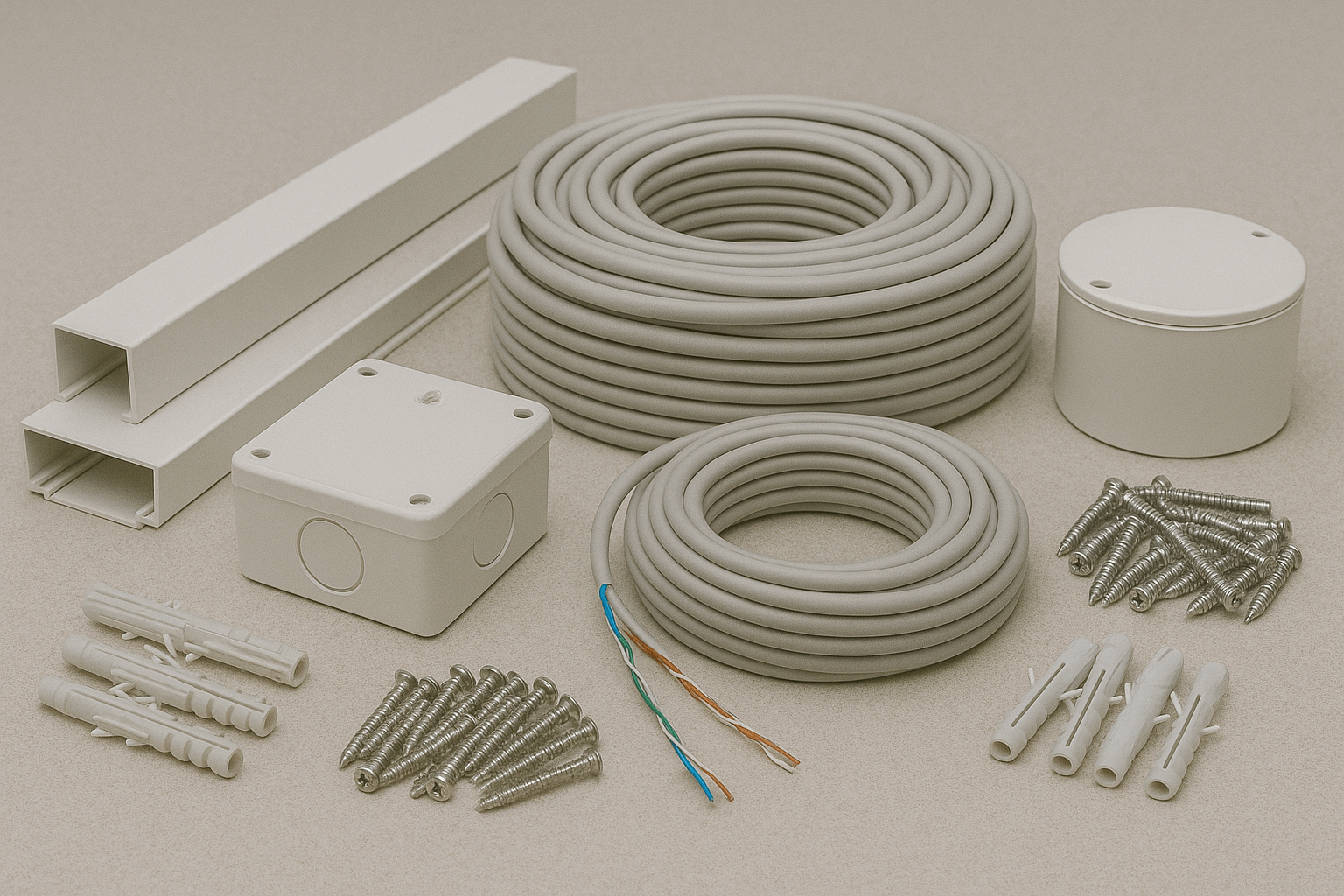

Монтажные материалы и аксессуары

Качественные монтажные материалы обеспечивают долговечность установки и защиту кабельных линий от внешних воздействий.

1. Кабельные каналы защищают проводку и придают установке аккуратный вид. Пластиковые короба сечением 20×10 мм подходят для 1-2 кабелей, 40×25 мм - для 5-8 кабелей. Металлические лотки используются для больших кабельных пучков и имеют ширину от 50 до 600 мм. Самоклеящиеся кабель-каналы упрощают монтаж на гладких поверхностях, но менее надежны, чем крепящиеся шурупами.
2. Гофрированные трубы обеспечивают гибкую защиту кабелей в местах изгибов и переходов. Диаметр труб варьируется от 16 до 50 мм. Двустенные трубы (внутренняя гладкая, внешняя гофрированная) облегчают протяжку кабелей. Для наружной прокладки используются трубы из полиэтилена высокой плотности (HDPE) с УФ-стабилизацией.
3. Монтажные боксы и шкафы размещают активное оборудование - регистраторы, коммутаторы, блоки питания. Настенные боксы высотой 6-12U (266-532 мм) подходят для небольших систем. Напольные шкафы 18-42U используются для крупных объектов. Глубина шкафов 600 мм достаточна для большинства оборудования, 800 мм - для серверного оборудования с кабель-менеджментом.
4. Крепежные винты, дюбели и анкеры выбираются в зависимости от материала стен и нагрузки. Для гипсокартона используются дюбели-бабочки или молли диаметром 8-10 мм, выдерживающие нагрузку 25-35 кг. Для бетона применяются пластиковые дюбели 8×40 мм с шурупами 5×40 мм для легких камер или анкерные болты М8×60 мм для тяжелого оборудования. Нержавеющий крепеж необходим для наружной установки.
5. Изоляционные и защитные материалы предотвращают коррозию и обеспечивают электробезопасность. Изолента ПВХ толщиной 0,13-0,19 мм выдерживает напряжение до 1000В. Термоусадочные трубки диаметром 2-20 мм защищают соединения от влаги. Силиконовый герметик с рабочей температурой от -60°C до +200°C используется для уплотнения вводов кабелей в помещения.

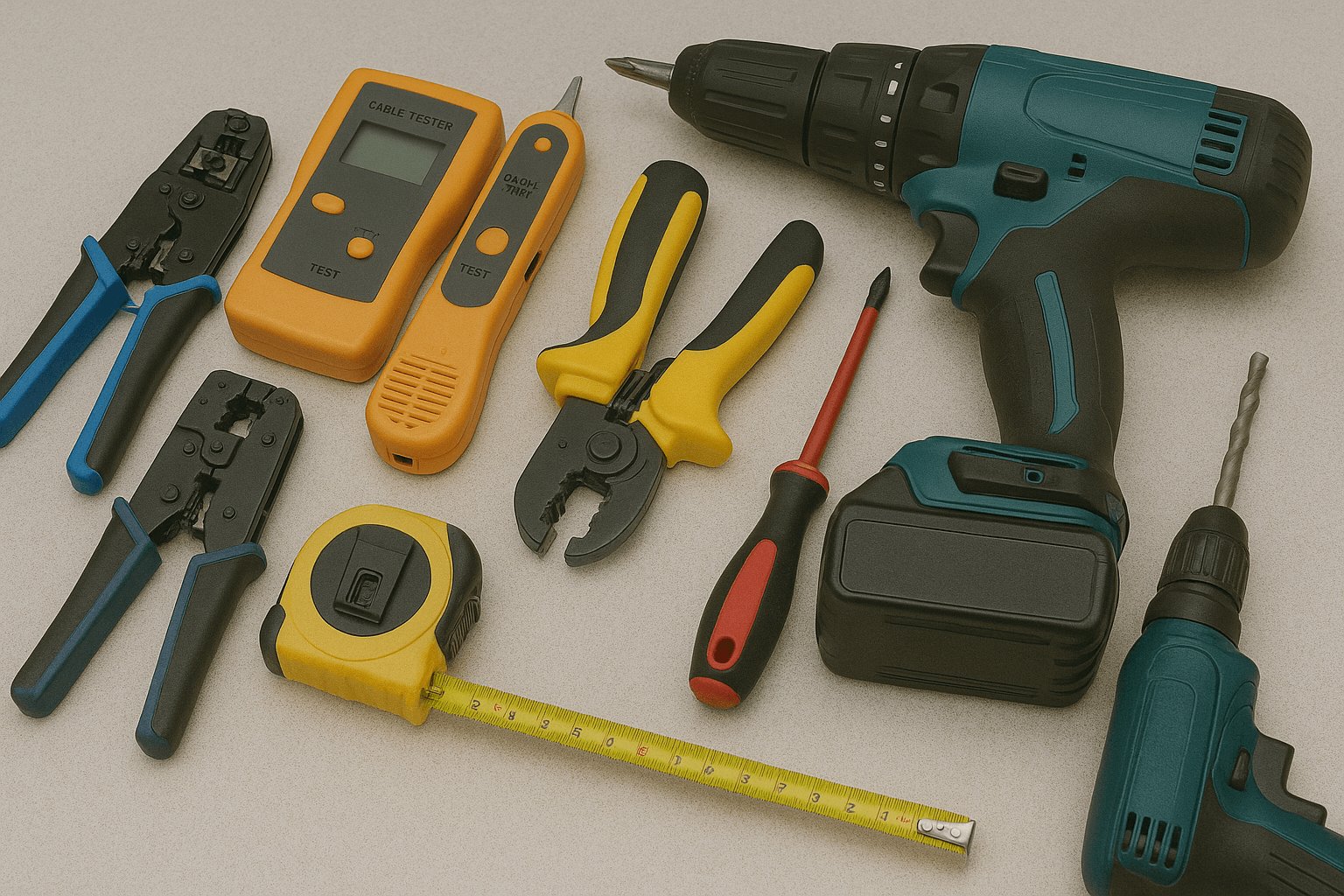

Инструменты для монтажа

Профессиональный монтаж требует специализированного инструмента для работы с кабелями, креплениями и электрическими соединениями.

Обжимной инструмент для разъемов обеспечивает качественное соединение кабелей с коннекторами. Кримперы для RJ-45 позволяют обжимать коннекторы на витой паре с усилием 15-20 кг. Профессиональные модели имеют сменные матрицы для разных типов разъемов и стоят от 500 до 2000 гривен. Обжимки для BNC-разъемов создают усилие до 1500 кг/см² для надежного соединения с коаксиальным кабелем.

Тестеры кабельных линий проверяют целостность проводников и качество соединений. Простые тестеры витой пары стоимостью 200-500 гривен показывают обрывы и неправильное обжатие. Профессиональные кабельные анализаторы за 3000-8000 гривен измеряют сопротивление, емкость, затухание сигнала и перекрестные наводки. TDR-рефлектометры определяют точное место обрыва или короткого замыкания с точностью до 1 метра.

Электроинструмент ускоряет процесс сверления отверстий и крепления оборудования. Перфораторы мощностью 600-800 Вт с функцией SDS-plus сверлят отверстия диаметром до 26 мм в бетоне. Аккумуляторные дрели-шуруповерты с крутящим моментом 30-50 Нм подходят для работы с деревом и металлом. Болгарки диаметром 125 мм нарезают кабельные каналы и штробы в стенах.

Измерительные приборы контролируют электрические параметры системы. Цифровые мультиметры измеряют напряжение (до 1000В), ток (до 10А), сопротивление (до 40 МОм) с точностью 0,5-1%. Токовые клещи позволяют измерять ток без разрыва цепи в диапазоне 1-1000А. Тестеры PoE проверяют подачу питания на порты коммутаторов и потребление камер.

Инструмент для зачистки проводов обеспечивает аккуратную подготовку кабелей к подключению. Стрипперы для витой пары снимают внешнюю изоляцию на заданную длину (12-25 мм) без повреждения жил. Коаксиальные стрипперы одновременно зачищают центральную жилу, диэлектрик и экран на нужную глубину. Профессиональные модели имеют регулируемые ножи и стоят от 300 до 1500 гривен.

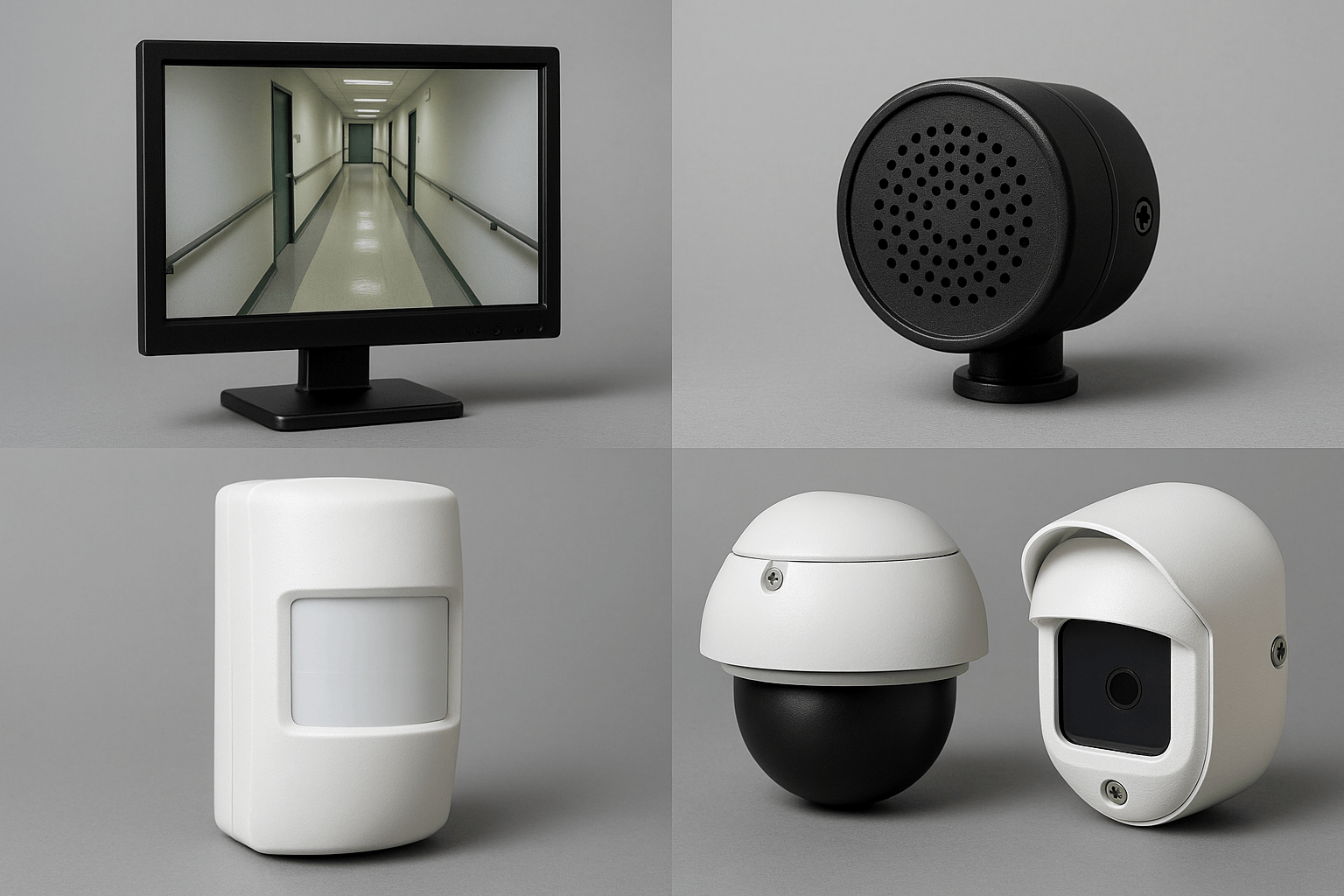

Дополнительные устройства

Современные системы видеонаблюдения часто дополняются устройствами, расширяющими функциональность и повышающими эффективность работы.

• Мониторы для видеонаблюдения имеют специальные функции для круглосуточной работы. Диагональ варьируется от 19 до 55 дюймов, разрешение - от Full HD (1920×1080) до 4K (3840×2160). Профессиональные мониторы поддерживают многооконный режим отображения (4, 9, 16 окон одновременно) и имеют увеличенный ресурс подсветки - до 50000 часов против 30000 у обычных. BNC-входы позволяют подключать аналоговые камеры напрямую, HDMI и VGA - цифровые источники.
• Устройства записи звука дополняют видеонаблюдение аудиоинформацией. Микрофоны для видеонаблюдения имеют направленную характеристику с углом захвата 60-90° и дальностью до 8-15 метров. Чувствительность составляет -40 до -60 дБ. Активные микрофоны со встроенным усилителем работают от напряжения 12В и имеют регулируемое усиление 20-40 дБ. Некоторые IP-камеры имеют встроенные микрофоны и аудиовыходы для двусторонней связи.
• Датчики движения интегрируются с системой видеонаблюдения для автоматического включения записи. PIR-датчики (пассивные инфракрасные) имеют дальность обнаружения 8-15 метров и угол обзора 90-120°. Микроволновые датчики проникают через тонкие препятствия и имеют дальность до 20 метров. Комбинированные датчики снижают количество ложных срабатываний, анализируя сигналы двух технологий одновременно.
• Защитные кожухи и термокожухи продлевают срок службы камер в сложных условиях. Стандартные кожухи из алюминия или поликарбоната защищают от механических повреждений и осадков (IP66). Термокожухи имеют встроенный обогрев мощностью 10-30 Вт для работы при температуре до -40°C и вентилятор для охлаждения при температуре выше +50°C. Антивандальные кожухи из нержавеющей стали толщиной 2-3 мм выдерживают удары до 50 Дж.
• Вандалозащищенные элементы предотвращают умышленное повреждение системы. Защитные решетки из стальных прутков диаметром 8-12 мм устанавливаются перед камерами в местах общественного доступа. Бронированные кабели с двойной стальной оплеткой защищают линии связи от перерезания. Тревожные датчики на кабели сигнализируют о попытках их повреждения. Скрытая прокладка в металлических трубах диаметром 25-32 мм обеспечивает максимальную защиту кабельных линий.
