Как выбрать центробежный насос?

Как выбрать центробежный насос?

Выбор насосного оборудования требует понимания технических характеристик и особенностей работы различных типов устройств. Центробежные насосы занимают особое место среди насосного оборудования благодаря своей универсальности и эффективности. Правильный выбор такого насоса обеспечит долгую и надежную работу системы водоснабжения, отопления или промышленного процесса.

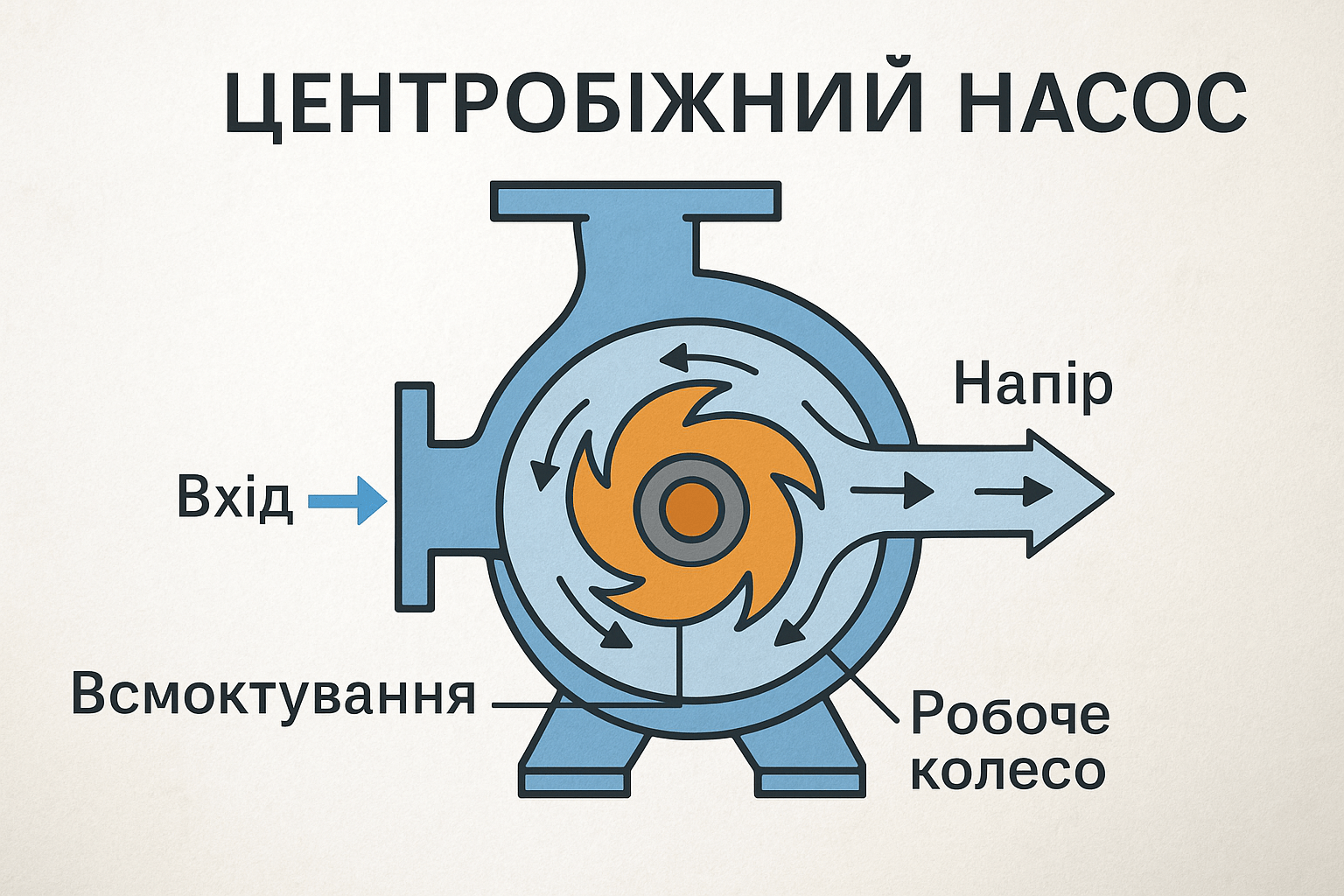

Что такое центробежный насос и принцип его работы

Центробежный насос – это гидравлическая машина, которая перекачивает жидкость за счет центробежной силы, возникающей при вращении рабочего колеса. Жидкость поступает в центр рабочего колеса через всасывающий патрубок и под действием центробежной силы отбрасывается к его периферии, где собирается в спиральном корпусе и направляется в напорный патрубок.

Основные элементы конструкции включают рабочее колесо с лопастями, корпус (улитку), вал с подшипниками и электродвигатель. Рабочее колесо может быть открытого, полуоткрытого или закрытого типа. Закрытые колеса обеспечивают максимальный КПД до 85-90%, но требуют чистой жидкости. Открытые колеса менее эффективны (КПД 70-80%), но лучше справляются с загрязненными жидкостями.

Принцип работы основан на преобразовании механической энергии двигателя в кинетическую энергию потока жидкости, которая затем преобразуется в потенциальную энергию давления. При вращении колеса со скоростью 1450-2900 об/мин создается разрежение на всасывании и избыточное давление на нагнетании.

Центробежные насосы отличаются от объемных (поршневых, винтовых) равномерной подачей жидкости без пульсаций, простотой конструкции и высокой надежностью. В отличие от вихревых насосов, они обеспечивают большую производительность при меньшем напоре, что делает их оптимальными для систем водоснабжения и циркуляции.

Как выбрать центробежный насос по производительности

Производительность (подача) насоса измеряется в литрах в минуту (л/мин), кубических метрах в час (м³/ч) или литрах в секунду (л/с). Для правильного выбора необходимо точно рассчитать потребность в перекачиваемой жидкости.

Для бытового водоснабжения расчет ведется по количеству водоразборных точек. Одна точка потребляет 0,5-1,0 м³/ч (8-17 л/мин). Дом с 3-4 точками водоразбора требует насос производительностью 2-4 м³/ч. При одновременном использовании всех точек коэффициент одновременности составляет 0,6-0,8, что снижает требуемую производительность.

Для систем отопления расчет ведется по тепловой мощности: 1 кВт тепловой мощности требует расхода 0,043 м³/ч теплоносителя при разности температур 20°С. Дом с отоплением 15 кВт потребует циркуляционный насос производительностью около 0,65 м³/ч.

Диаметр трубопроводов влияет на производительность через гидравлические потери. В трубе диаметром 25 мм оптимальная скорость потока составляет 1-1,5 м/с, что соответствует расходу 1,8-2,7 м³/ч. Превышение этих скоростей приводит к резкому росту потерь и шума.

Рекомендуется выбирать насос с запасом производительности 10-20% для компенсации износа и возможного увеличения потребностей. Однако избыточная производительность приводит к перерасходу электроэнергии и преждевременному износу оборудования.

Как выбрать по напору и высоте подъема

Напор центробежного насоса измеряется в метрах водяного столба (м.в.ст.) и показывает, на какую высоту насос может поднять жидкость или какое давление создать. Для пересчета: 1 бар = 10 м.в.ст. = 0,1 МПа.

Общий напор складывается из статической и динамической составляющих. Статический напор включает геометрическую высоту подъема от уровня жидкости до самой высокой точки системы плюс требуемое давление в системе. Например, для подъема воды из колодца глубиной 8 м на второй этаж (высота 6 м) и создания давления 2 бара статический напор составит: 8 + 6 + 20 = 34 м.в.ст.

Динамические потери зависят от длины и диаметра трубопроводов, количества фитингов и скорости потока. В прямой трубе диаметром 32 мм потери составляют примерно 0,5-1,0 м на каждые 100 м длины при расходе 2 м³/ч. Каждый угол 90° добавляет потери, эквивалентные 1-2 м прямой трубы.

Местные сопротивления создают дополнительные потери:

• Обратный клапан – 2-4 м.в.ст.
• Фильтр грубой очистки – 1-2 м.в.ст.
• Колено 90° – 0,5-1,0 м.в.ст.
• Запорная арматура – 0,5-2,0 м.в.ст.

Влияние длины трубопровода особенно заметно в горизонтальных участках большой протяженности. Подача воды на расстояние 200 м по трубе диаметром 40 мм при расходе 3 м³/ч потребует дополнительных 8-12 м напора на преодоление гидравлических потерь.

Для надежной работы системы рекомендуется выбирать насос с запасом напора 15-25%. Это компенсирует возможные просчеты, износ оборудования и сезонные изменения вязкости жидкости.

Как выбрать по типу перекачиваемой жидкости

Тип перекачиваемой жидкости определяет конструкцию насоса и материалы его изготовления. Неправильный выбор приводит к быстрому износу или выходу из строя оборудования.

Насосы для чистой воды предназначены для перекачивания жидкостей без механических примесей размером более 0,1-0,5 мм. Они имеют минимальные зазоры между рабочим колесом и корпусом (0,2-0,5 мм), что обеспечивает высокий КПД до 85-90%. Такие насосы применяются в системах водоснабжения, отопления, кондиционирования.

Насосы для загрязненной воды допускают содержание твердых частиц до 10% по объему и размером до 5-50 мм в зависимости от модели. Увеличенные зазоры (2-5 мм) и специальная геометрия рабочего колеса предотвращают засорение, но снижают КПД до 70-80%. Они используются для дренажа, полива технической водой, промышленных нужд.

Химически стойкие насосы изготавливаются из материалов, устойчивых к агрессивным средам. Корпус из нержавеющей стали выдерживает кислоты концентрацией до 10-15%, щелочи до pH 12. Насосы с пластиковыми элементами (полипропилен, ПВДФ) работают с более агрессивными средами, но ограничены по температуре до 80-120°С.

Температурные ограничения критичны для долговечности насоса. Стандартные насосы работают с жидкостями температурой до 60-80°С. Для горячего водоснабжения и систем отопления используются специальные модели, рассчитанные на температуры до 110-150°С. При этом производительность может снижаться на 10-15% из-за изменения плотности и вязкости жидкости.

Вязкость жидкости влияет на характеристики насоса. При увеличении вязкости в 10 раз (например, для масел) производительность снижается на 15-25%, напор – на 10-15%, а потребляемая мощность возрастает на 20-30%. Для вязких жидкостей требуется пересчет характеристик или выбор специализированных моделей.

Как выбрать по способу установки и подключения

Способ установки центробежного насоса определяется источником воды, условиями эксплуатации и требованиями к системе. Правильный выбор типа установки влияет на эффективность, долговечность и удобство обслуживания.

• Поверхностные центробежные насосы устанавливаются вне источника воды и всасывают жидкость через всасывающий трубопровод. Максимальная высота всасывания составляет 7-8 м теоретически, но практически ограничивается 5-6 м из-за гидравлических потерь и кавитации. При глубине источника более 5 м эффективность резко снижается. Поверхностные насосы требуют заливки водой перед пуском и установки обратного клапана на конце всасывающей трубы.
• Погружные центробежные насосы опускаются непосредственно в перекачиваемую жидкость. Они работают под давлением столба жидкости, что исключает проблемы с всасыванием и позволяет использовать их на любой глубине до 200-300 м. Погружные модели не требуют заливки и обеспечивают надежный пуск. Однако их сложнее обслуживать и ремонтировать из-за необходимости подъема из скважины.
• Консольные насосы имеют рабочее колесо на конце вала, выступающего из корпуса. Эта конструкция обеспечивает легкий доступ к рабочему колесу для обслуживания без демонтажа трубопроводов. Консольные модели применяются при частых пусках-остановках и агрессивных средах, где требуется регулярное обслуживание.
• Моноблочные насосы имеют рабочее колесо, закрепленное непосредственно на валу электродвигателя. Такая конструкция компактнее, дешевле и имеет меньше подвижных соединений. Моноблочные модели подходят для стационарной работы с чистыми жидкостями, где частое обслуживание не требуется.
• Требования к месту установки различаются по типам насосов. Поверхностные модели требуют защищенного от осадков помещения с температурой выше 0°С. Расстояние от стены должно быть не менее 0,5 м для обслуживания. Фундамент должен исключать передачу вибраций на здание. Погружные насосы требуют обсадной трубы диаметром минимум на 50 мм больше диаметра насоса.

Как выбрать по мощности и энергопотреблению

Мощность электродвигателя центробежного насоса определяется требуемым расходом и напором. Правильный расчет мощности обеспечивает оптимальную работу без перегрузок и лишних энергозатрат.

Гидравлическая мощность рассчитывается по формуле: P_гидр = (Q × H × ρ × g) / 1000, где Q - расход (м³/с), H - напор (м), ρ - плотность жидкости (кг/м³), g - ускорение свободного падения (9,81 м/с²). Для воды при расходе 5 м³/ч (0,0014 м³/с) и напоре 30 м гидравлическая мощность составит 0,41 кВт.

Мощность на валу учитывает КПД насоса: P_вал = P_гидр / η_насоса. При КПД насоса 75% потребуется мощность на валу 0,55 кВт. Мощность электродвигателя учитывает его КПД: P_двиг = P_вал / η_двигателя. При КПД двигателя 85% потребуется электродвигатель мощностью 0,65 кВт. С учетом запаса 10-15% выбирается двигатель 0,75 кВт.

Связь мощности с характеристиками нелинейная. Увеличение напора в 2 раза при том же расходе удваивает потребляемую мощность. Увеличение расхода в 2 раза при том же напоре также удваивает мощность. Одновременное увеличение напора и расхода в 2 раза увеличивает мощность в 4 раза.

Энергоэффективность современных центробежных насосов характеризуется индексом энергоэффективности (EEI). Класс A соответствует EEI ≤ 0,27, класс B - EEI ≤ 0,40. Насосы класса A потребляют на 15-25% меньше электроэнергии по сравнению с менее эффективными моделями. При работе 8 часов в сутки экономия составляет 300-500 кВт⋅ч в год для насоса мощностью 1 кВт.

Эксплуатационные расходы на электроэнергию часто превышают стоимость насоса за 2-3 года. Насос мощностью 1,5 кВт при работе 12 часов в сутки потребляет 6570 кВт⋅ч в год. При тарифе 1,68 грн/кВт⋅ч годовые затраты составят 11000 грн. Выбор более эффективного насоса с меньшим энергопотреблением окупается за 1-2 года.

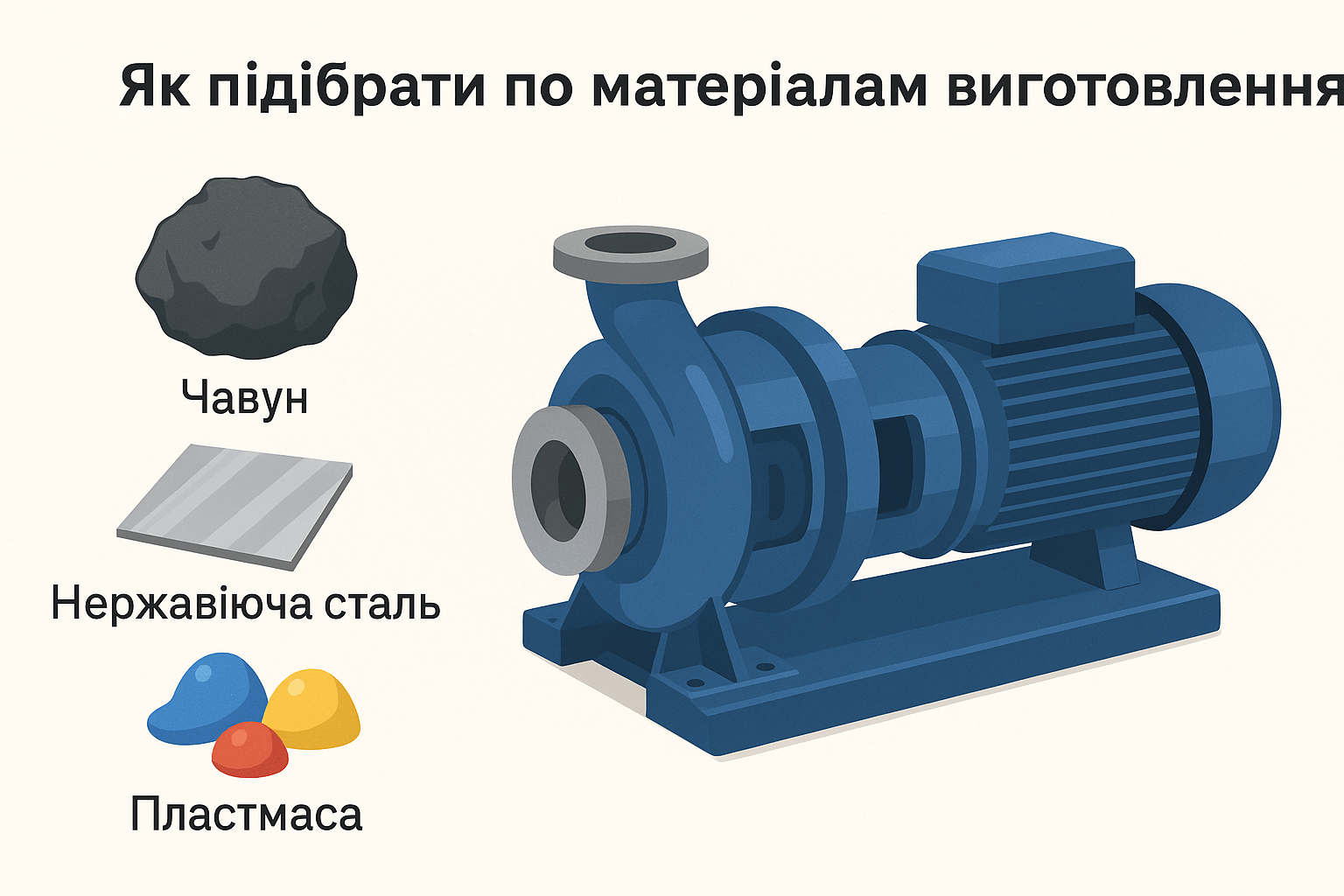

Как выбрать по материалам изготовления

Материалы изготовления центробежного насоса определяют его долговечность, стойкость к коррозии и совместимость с перекачиваемой жидкостью. Неправильный выбор материала приводит к быстрому износу и выходу из строя.

Чугунные корпуса наиболее распространены для насосов общего назначения. Серый чугун марки СЧ20 обеспечивает хорошую обрабатываемость и демпфирование вибраций. Чугунные насосы работают с водой при pH 6,5-8,5 и температуре до 80°С. Срок службы в оптимальных условиях составляет 15-20 лет. Недостаток - подверженность коррозии в агрессивных средах.

Нержавеющая сталь применяется для перекачивания агрессивных жидкостей и пищевых продуктов. Сталь 12Х18Н10Т выдерживает слабые кислоты (до 5% HCl), щелочи (до pH 12) и температуры до 150°С. Насосы из нержавейки дороже чугунных в 2-3 раза, но служат в агрессивных средах в 5-10 раз дольше. Аустенитные стали немагнитны, что важно для пищевой промышленности.

Пластиковые насосы изготавливаются из полипропилена (PP), поливинилиденфторида (PVDF) или других полимеров. Они устойчивы к большинству кислот и щелочей, но ограничены по температуре (60-120°С в зависимости от материала) и давлению (до 10-16 бар). Пластиковые насосы легче металлических в 3-4 раза и не подвержены коррозии.

Материал рабочего колеса критичен для износостойкости. Чугунные колеса подходят для чистой воды, но быстро изнашиваются абразивными частицами. Колеса из нержавеющей стали служат в 2-3 раза дольше в абразивных средах. Колеса с резиновой облицовкой или из высокохромистой стали (содержание хрома 12-28%) используются в особо тяжелых условиях.

Уплотнения вала выбираются по совместимости с жидкостью и температуре. Резиновые сальники работают до 80°С, фторкаучуковые - до 200°С. Торцевые уплотнения обеспечивают лучшую герметичность, но требуют смазки и охлаждения.

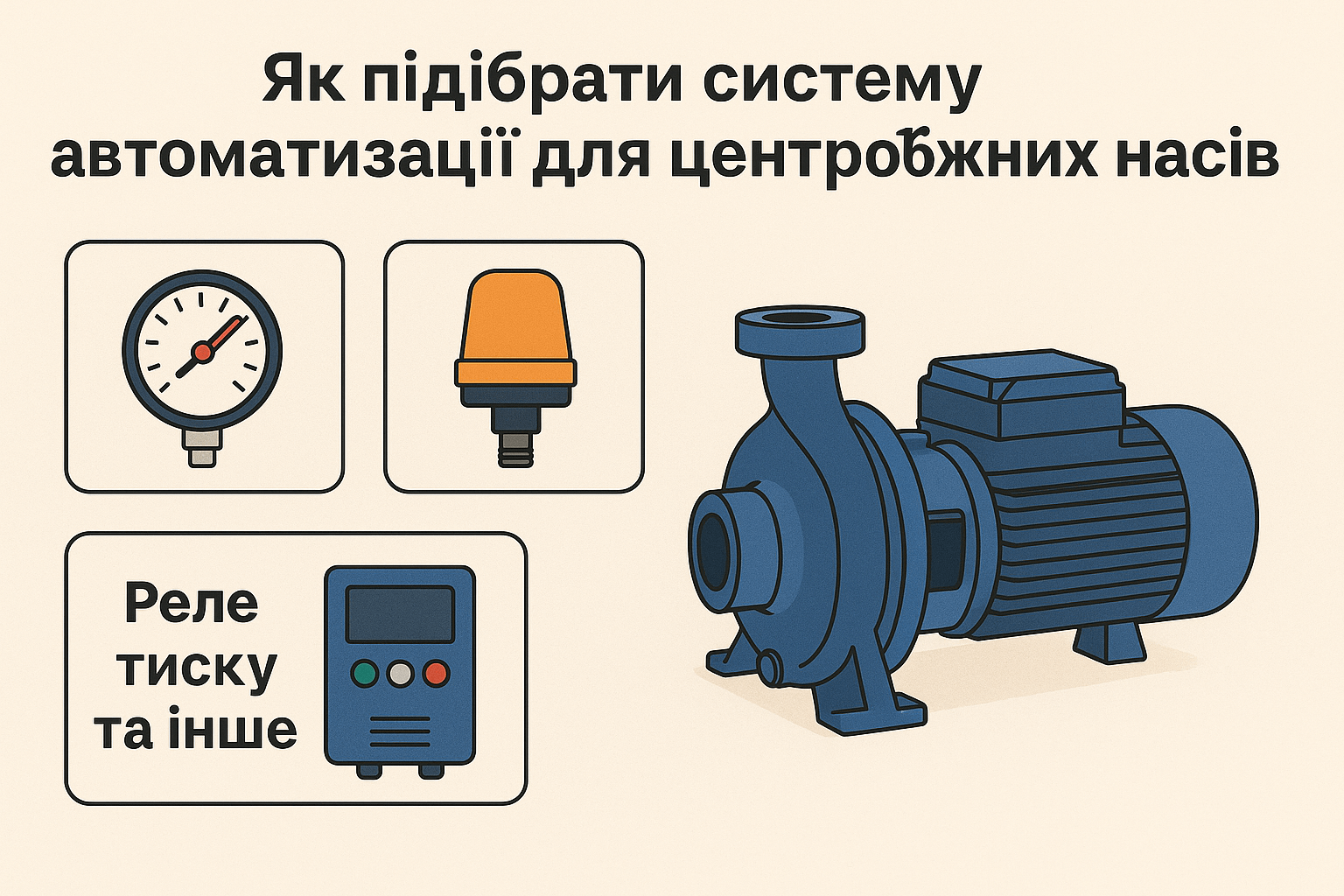

Как выбрать систему управления и автоматизации

Система управления центробежным насосом влияет на удобство эксплуатации, экономичность и надежность работы. Современные системы автоматизации значительно продлевают срок службы оборудования и снижают эксплуатационные расходы.

1. Ручное управление включает простейшие пускатели с кнопками "Пуск" и "Стоп". Такие системы требуют постоянного присутствия оператора и применяются только в технологических процессах с постоянной нагрузкой. Стоимость ручного управления минимальна - 500-1000 грн.
2. Автоматическое управление включает контроллеры с программируемой логикой работы. Базовые блоки автоматики обеспечивают пуск/остановку по давлению, уровню или расходу. Автоматические системы экономят 20-30% электроэнергии за счет работы только при необходимости и стоят 2000-5000 грн.
3. Защита от сухого хода критична для центробежных насосов. Работа без жидкости приводит к перегреву и выходу из строя за 2-5 минут. Реле защиты по току отключают насос при снижении тока на 40-50% от номинального. Датчики потока срабатывают при расходе менее 10% от номинального. Более надежны поплавковые датчики уровня или датчики давления на всасывании.
4. Частотное регулирование позволяет изменять производительность насоса изменением скорости вращения. При снижении скорости на 20% производительность уменьшается на 20%, напор - на 36%, а потребляемая мощность - на 49%. Частотные преобразователи экономят 30-50% электроэнергии в системах с переменной нагрузкой, но увеличивают стоимость системы на 3000-8000 грн.
5. Датчики давления и расхода обеспечивают точное поддержание параметров системы. Датчики давления с точностью ±1% стоят 1500-3000 грн. Ультразвуковые расходомеры обеспечивают точность ±2% и стоят 5000-15000 грн. Простые турбинные счетчики дешевле (500-2000 грн), но менее точны (±5%) и подвержены засорению.
6. Системы диспетчеризации позволяют контролировать работу насосных станций удаленно. GSM-модули передают аварийные сигналы по SMS за 2000-4000 грн. Системы SCADA с веб-интерфейсом обеспечивают полный контроль и архивирование данных, но стоят 15000-50000 грн.
