Принцип работы конденсационного газового котла? Как выбрать?

Конденсационный газовый котел – это отопительное устройство, которое использует не только тепло от сгорания газа, но и дополнительно извлекает энергию из водяного пара, содержащегося в продуктах сгорания. Основное отличие от обычного котла заключается в способности охлаждать дымовые газы до температуры ниже точки росы (около 55-57°C), что приводит к конденсации водяного пара и высвобождению скрытой теплоты парообразования.

При сгорании 1 м³ природного газа образуется около 1,6 кг водяного пара. В обычном котле этот пар вместе с горячими дымовыми газами температурой 120-200°C просто выбрасывается в атмосферу, унося с собой значительное количество тепла. Конденсационный котел охлаждает эти газы до 40-60°C, заставляя водяной пар конденсироваться и отдавать дополнительные 2260 кДж/кг тепловой энергии.

Преимущества конденсационной технологии проявляются в повышении эффективности на 15-20% по сравнению с традиционными котлами. Это достигается за счет утилизации скрытого тепла парообразования, которое составляет около 11% от общей теплотворной способности природного газа. Дополнительно снижаются выбросы оксидов азота на 50-70% благодаря более низкой температуре сгорания.

Принцип работы конденсационного котла

Процесс начинается в камере сгорания, где природный газ смешивается с воздухом и сгорает при температуре 800-1200°C. При полном сгорании 1 м³ газа образуется около 10 м³ дымовых газов, содержащих 18-20% водяного пара. Эти горячие газы поступают в первичный теплообменник, где отдают основную часть тепла теплоносителю, охлаждаясь до 120-150°C.

Далее частично охлажденные газы направляются во вторичный (конденсационный) теплообменник. Здесь происходит ключевой процесс – газы охлаждаются до температуры ниже точки росы (55-57°C для природного газа), что вызывает конденсацию водяного пара. При конденсации 1 кг пара выделяется 2260 кДж дополнительной тепловой энергии, которая передается теплоносителю.

Движение теплоносителя в конденсационном котле организовано по принципу противотока. Холодная обратная вода из системы отопления (температура 30-50°C) сначала поступает в конденсационный теплообменник, где нагревается за счет конденсации пара, а затем проходит через основной теплообменник для окончательного нагрева до рабочей температуры 60-80°C.

Образующийся конденсат имеет слабокислую реакцию (pH 3,5-4,5) из-за растворенных оксидов углерода и серы. Поэтому система отвода конденсата изготавливается из коррозионностойких материалов – нержавеющей стали или специальных пластиков. Объем конденсата составляет 0,15-0,20 л/час на каждый кВт мощности котла.

Конструктивные особенности конденсационных котлов

Теплообменники конденсационных котлов изготавливаются из специальных материалов, устойчивых к воздействию кислого конденсата. Первичный теплообменник выполняется из нержавеющей стали марки 316L или алюминиево-кремниевых сплавов. Вторичный конденсационный теплообменник чаще изготавливают из нержавеющей стали с увеличенной поверхностью теплообмена – до 3-4 м² на 1 кВт мощности против 1-1,5 м² в обычных котлах.

Система отвода конденсата включает дренажный поддон, сифон и трубопровод отвода. Сифон необходим для создания гидрозатвора, предотвращающего подсос воздуха в камеру сгорания. Трубопровод выполняется из кислотостойкого пластика диаметром 25-32 мм с уклоном не менее 3% в сторону канализации. Перед сбросом в канализацию конденсат рекомендуется нейтрализовать специальными гранулами.

Модулируемая горелка – еще одна важная особенность конденсационных котлов. Она автоматически изменяет мощность в диапазоне от 20% до 100% номинального значения в зависимости от потребности в тепле. Это обеспечивает оптимальный режим конденсации и максимальную эффективность. Стандартная горелка имеет диапазон модуляции 1:5, премиальные модели – до 1:10.

Система управления включает погодозависимую автоматику, которая регулирует температуру теплоносителя в зависимости от наружной температуры. При потеплении температура подачи снижается до 30-40°C, что способствует более глубокой конденсации и повышению КПД. Контроллер непрерывно анализирует параметры работы и оптимизирует режим горения для достижения максимальной конденсации.

КПД и экономичность конденсационных котлов

Коэффициент полезного действия конденсационных котлов рассчитывается по низшей теплотворной способности газа и может превышать 100%, достигая 105-109%. Это не нарушает законов физики – просто в расчете не учитывается скрытая теплота парообразования, которую утилизирует конденсационный котел. По высшей теплотворной способности КПД составляет 95-98%, что на 15-20% выше обычных котлов с КПД 80-85%.

Реальная экономия газа зависит от температурного режима системы отопления. При высокотемпературном режиме (80/60°C подача/обратка) экономия составляет 8-12%, при низкотемпературном (50/30°C) – 15-20%. Максимальная эффективность достигается в системах теплого пола, где температура обратной воды не превышает 30-35°C, обеспечивая глубокую конденсацию.

Для частного дома площадью 150 м² с потреблением 2000 м³ газа в год конденсационный котел может сэкономить 300-400 м³ газа. При стоимости газа 7,5 грн/м³ годовая экономия составит 2250-3000 грн. Учитывая разницу в стоимости между конденсационным и обычным котлом в 15000-25000 грн, срок окупаемости составляет 5-8 лет.

Максимальная эффективность конденсационного котла достигается при соблюдении определенных условий:

• Температура обратной воды не выше 50-55°C
• Низкотемпературные отопительные приборы (теплый пол, фанкойлы)
• Правильно подобранная мощность котла
• Качественная теплоизоляция здания

При температуре обратной воды выше 60°C конденсация практически прекращается, и котел работает как обычный конвекционный, теряя свои преимущества.

Критерии выбора конденсационного котла

Расчет необходимой мощности начинается с определения теплопотерь здания. Для хорошо утепленного дома требуется 60-80 Вт/м², для среднеутепленного – 80-120 Вт/м², для старых домов без утепления – 120-200 Вт/м². Дом площадью 150 м² с качественным утеплением потребует котел мощностью 9-12 кВт, без утепления – 18-30 кВт. К расчетной мощности добавляют 15-20% запас для покрытия пиковых нагрузок.

Следующим шагом определяют тип котла по количеству контуров. Одноконтурные модели работают только на отопление и требуют отдельного бойлера для горячей воды. Их КПД выше на 2-3% из-за оптимизации под одну задачу. Двухконтурные котлы обеспечивают и отопление, и горячее водоснабжение, но имеют ограничения по производительности ГВС – обычно 10-15 л/мин при нагреве на 30°C.

Выбор между напольным и настенным исполнением зависит от мощности и условий установки. Настенные модели выпускаются мощностью до 40-50 кВт, отличаются компактностью и встроенной обвязкой (насос, расширительный бак, группа безопасности). Напольные котлы могут иметь мощность до 100-200 кВт, но требуют отдельного помещения и дополнительного оборудования.

Материал теплообменника влияет на долговечность и стоимость. Нержавеющая сталь служит 15-20 лет, но увеличивает цену на 20-30%. Алюминиевые сплавы дешевле, но менее долговечны – 10-12 лет. Чугунные теплообменники в конденсационных котлах не применяются из-за чувствительности к кислому конденсату.

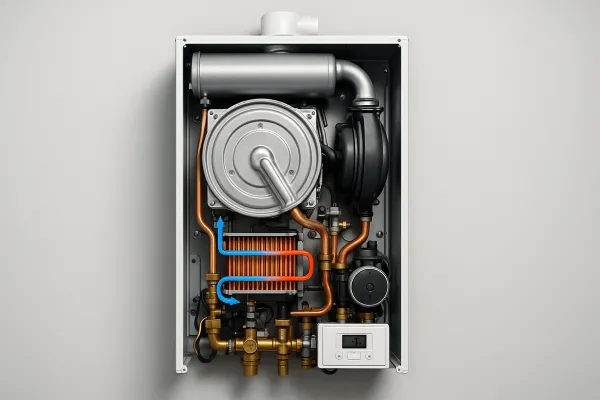

Технические характеристики при выборе

1. Диапазон модуляции мощности определяет способность котла подстраиваться под текущую потребность в тепле. Стандартные модели имеют диапазон 1:4 (например, 6-24 кВт), премиальные – 1:8 или 1:10. Широкий диапазон модуляции обеспечивает более стабильную температуру в помещении и снижает частоту включений-выключений котла, продлевая срок службы компонентов.
2. Температурный режим работы влияет на эффективность конденсации. Котлы с низкотемпературным режимом (30-60°C) показывают максимальный КПД в системах теплого пола. Высокотемпературные модели (50-80°C) подходят для радиаторных систем, но с меньшей эффективностью конденсации. Современные котлы автоматически адаптируют температуру под тип отопительной системы.
3. Важно учесть давление в системе отопления. Большинство настенных котлов рассчитаны на максимальное давление 3 бар, напольных – до 6 бар. Для многоэтажных домов или систем с большой протяженностью может потребоваться котел с повышенным рабочим давлением. Минимальное давление для запуска обычно составляет 0,8-1,0 бар.
4. Требования к дымоходу отличаются от обычных котлов. Температура дымовых газов составляет 40-60°C против 120-200°C у конвекционных котлов, поэтому подходят дымоходы из пластика или нержавеющей стали. Кирпичные дымоходы требуют гильзования кислотостойкой трубой. Длина горизонтального участка коаксиального дымохода может достигать 10-15 м против 3-5 м у обычных котлов.

Особенности установки и подключения

Помещение котельной для конденсационного котла должно соответствовать определенным требованиям. Минимальный объем помещения составляет 15 м³ для котлов до 30 кВт, 0,2 м³ на каждый кВт сверх 30 кВт. Температура воздуха должна быть не ниже +5°C и не выше +35°C. Обязательно наличие вентиляции с притоком воздуха из расчета 8 см² на 1 кВт мощности котла.

Система отвода конденсата требует подключения к канализации. Трубопровод прокладывают с уклоном 2-3% из кислотостойкого пластика диаметром 25-32 мм. Перед подключением к канализации устанавливают нейтрализатор конденсата с гранулами карбоната кальция, который повышает pH с 3,5-4,5 до 6,5-8,5. Объем нейтрализатора рассчитывают исходя из 0,5 кг гранул на 1 кВт мощности котла.

Подключение к дымоходу осуществляется коаксиальными трубами диаметром 60/100 или 80/125 мм. Внутренняя труба отводит дымовые газы, внешняя подает воздух для горения. Это исключает забор воздуха из помещения и повышает безопасность. Максимальная длина коаксиального дымохода составляет 25-30 м с учетом поворотных элементов (каждый поворот на 90° эквивалентен 1 м прямого участка).

Настройка параметров работы включает программирование контроллера под конкретную систему отопления. Устанавливают температурную кривую в зависимости от типа отопительных приборов: для теплого пола 30-45°C, для радиаторов 60-75°C. Настраивают параметры модуляции, время антициклирования (5-10 минут) и защитные функции. Правильная настройка обеспечивает КПД на уровне 105-108%.
