Как выбрать автоматику для управления теплым полом?

Автоматика для теплых полов – это комплекс устройств, контролирующих температуру нагрева пола и поддерживающих комфортный микроклимат в помещении без постоянного вмешательства человека. Основным элементом системы является термостат, получающий данные от датчиков температуры и управляющий нагревательными элементами или подачей теплоносителя.

Ключевая разница между автоматикой для электрического и водяного пола заключается в принципе управления. Для пола термостат напрямую включает и выключает нагревательный кабель или мат, регулируя мощность от 1,5 до 4 кВт в зависимости от площади. Для водяного пола автоматика управляет сервоприводами, открывающими или закрывающими подачу горячей воды в контуры отопления. При этом один термостат для электропола обслуживает площадь до 16 м2, тогда как для водяной системы необходим отдельный сервопривод на каждый контур длиной до 100 м.

Автоматизированное управление позволяет снизить затраты на отопление на 20-30% по сравнению с ручной регулировкой. Система поддерживает заданную температуру с точностью до 0,5°C, автоматически уменьшая нагрев в ночное время или дома никого нет. Это особенно важно для электрических систем, где экономия электроэнергии оказывает непосредственное влияние на коммунальные платежи.

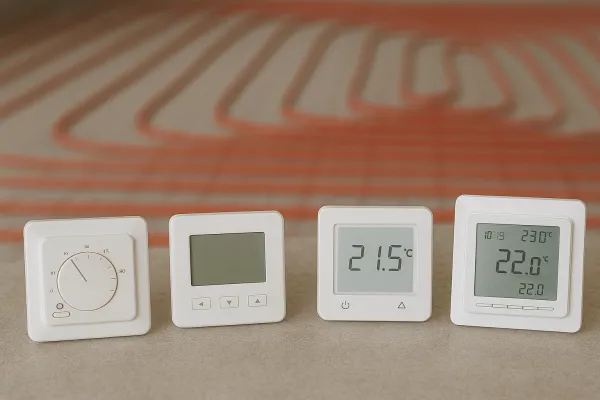

Типы термостатов для электрического теплого пола

Механические термостаты – самый простой вариант управления электрополом. Они работают по принципу биметаллической пластины, размыкающей контакт при достижении заданной температуры. Точность поддержания температуры составляет ±1-2°C, что достаточно для бытового использования. Механические модели рассчитаны на нагрузку 10-16А (2,2-3,5 кВт) и стоят меньше всех типов термостатов.

Электронные термостаты с дисплеем обеспечивают более точную регулировку с погрешностью до ±0,5°C. Цифровой дисплей отображает текущую и заданную температуру, что упрощает настройку системы. Эти устройства поддерживают нагрузку до 16А и имеют встроенный датчик температуры воздуха, хотя чаще всего используют внешний датчик пола.

Следующим шагом являются программируемые термостаты, позволяющие устанавливать разные температурные режимы для разного времени суток и дней недели. Типичный сценарий включает комфортную температуру +24°C утром и вечером, пониженную до +18°C днем, когда дома нет, и экономный режим +20°C ночью. Такие настройки экономят до 25-30% электроэнергии по сравнению с постоянным нагревом.

Wi-Fi термостаты (умные термостаты) представляют современный класс устройств для электропола. Они подключаются к домашней сети и управляются через мобильное приложение из любой точки мира. Основные функции включают в себя создание сложных графиков работы, отслеживание потребления электроэнергии, геолокацию (автоматическое включение при приближении домой) и интеграцию с голосовыми ассистентами. Мощность подключения составляет 10-16А, рабочая температура от +5 до +40°C.

Датчики температуры для пола бывают двух типов. Датчик температуры полов устанавливается непосредственно в толщу стяжки на расстоянии 50-70 см от стены в гофрированной трубке диаметром 16 мм. Он измеряет реальную температуру нагревательного элемента точностью ±0,5°C. Датчик температуры воздуха монтируется в термостат и измеряет температуру в помещении. Комбинированный режим использует оба датчика для оптимального управления.

Автоматика для водяного теплого пола

Сервоприводы – основной исполнительный элемент автоматики водяного пола. Эти устройства устанавливаются на коллекторе и открывают или закрывают подачу теплоносителя в отдельные отопительные контуры. По принципу действия различают нормально открытые (NO) и нормально закрытые (NC) сервоприводы. Первые при отсутствии питания открыты, вторые – закрыты. Время полного открытия клапана составляет 2-5 минут, рабочее напряжение – 220В или 24В, усилие закрытия – 60-100Н.

Далее важно понимать работу коллекторных групп с автоматическим управлением. Современные коллекторы комплектуются расходомерами на каждом контуре, позволяющими балансировать систему и контролировать расход теплоносителя от 0,5 до 4 л/мин. На обратной расческе устанавливаются сервоприводы, получающие команды от термостатов в помещениях. Один коллектор обслуживает от 2 до 12 контуров в зависимости от размера.

Термостатические головки для водяных полов работают без электрического питания. Они устанавливаются непосредственно на сервопривод и реагируют на изменение температуры воздуха в помещении путем расширения термочувствительной жидкости. Диапазон регулировки составляет +18-28°C с точностью ±1°C. Такие устройства подходят для обычных систем с маленьким количеством зон.

Датчики температуры теплоносителя контролируют температуру воды в отопительных контурах. Они устанавливаются в коллекторных группах и передают данные на контроллер, регулирующий работу циркуляционного насоса и смесительного узла. Оптимальная температура теплоносителя для водяного пола составляет +35-45°C, максимальная – +55°C во избежание повреждения напольного покрытия.

Контроллеры и модули управления координируют работу всей системы водяного пола. Повременные контролеры анализируют температуру наружного воздуха и автоматически регулируют температуру теплоносителя – чем холоднее на улице, тем выше температура в системе. Модули управления соединяются с термостатами в помещениях и координируют работу до 16 сервоприводов одновременно, обеспечивая индивидуальный комфорт в каждой зоне.

Технические характеристики при выборе автоматики

1. Мощность подключения критическая для электрического теплого пола. Стандартные термостаты рассчитаны на погрузку 10А (2,2 кВт) или 16А (3,5 кВт) при напряжении 220В. Для расчета требуемой мощности используют формулу: площадь помещения (м2) × удельная мощность нагревательного элемента (130-180 Вт/м2). К примеру, для комнаты 15 м² с кабелем мощностью 150 Вт/м² требуется термостат минимум на 15×150 = 2250 Вт, то есть на 10-16А. Для водяного пола мощность не имеет значения, поскольку сервоприводы потребляют всего 2-3 Вт.
2. Тип подключения и количество зон определяют гибкость системы. Простые термостаты управляют одной зоной (одно помещение). Многозоновые контроллеры поддерживают от 2 до 16 независимых зон для пола или до 24 контуров для водяной системы. Каждая зона может иметь индивидуальные настройки температуры и график работы. Для больших зданий используют модульные системы с возможностью расширения.
3. После этого следует рассмотреть диапазон регулировки температуры. Для электрических систем стандартный диапазон составляет +5-40°C, рабочий – обычно +20-28°C для комфортного отопления и +30-35°C для основного. Водяные системы работают в диапазоне 20-50°C, оптимально +35-45°C. Важно, чтобы термостат поддерживал необходимый температурный режим для конкретного типа напольного покрытия: ламинат – до +27°C, плитка – до +30°C, паркет – до +25°C.
4. Точность поддержания температуры влияет на комфорт и экономию энергии. Механические термостаты имеют погрешность ±1-2°C, электронные – ±0,5-1°C, программируемые и Wi-Fi модели – ±0,3-0,5°C. Высокая точность особенно важна для электропола, где колебания температуры на 1°C изменяют потребление электроэнергии на 5-6%. Для водяных систем точность менее критична из-за инерционности теплоносителя.
