Как подобрать биметаллические радиаторы для вашего дома?

Как подобрать биметаллические радиаторы для вашего дома?

Биметаллический радиатор состоит из стального внутреннего сердечника и алюминиевого внешнего корпуса. Стальной сердечник выдерживает высокое давление до 20-30 атмосфер и агрессивный теплоноситель, а алюминиевые ребра обеспечивают эффективную теплоотдачу 150-200 Вт с одной секции.

Основные преимущества перед чугунными и алюминиевыми радиаторами заключаются в высокой надежности и теплоэффективности. В отличие от чугунных батарей весом 7-12 кг на секцию, биметаллические весят всего 1,5-2,5 кг при аналогичной теплоотдаче. По сравнению с алюминиевыми моделями они выдерживают в 2-3 раза большее давление и не боятся некачественного теплоносителя с повышенной кислотностью.

Биметаллические радиаторы целесообразно использовать в многоэтажных домах с централизованным отоплением, где давление в системе может достигать 12-16 атмосфер. Их также устанавливают в частных домах при использовании агрессивных антифризов или при повышенных требованиях к надежности системы отопления.

Расчет необходимой мощности радиаторов

Базовая формула расчета тепловой мощности составляет 100 Вт на 1 м² площади помещения при высоте потолков до 3 метров. Для комнаты 20 м² потребуется радиатор мощностью 2000 Вт. Однако этот расчет корректируют в зависимости от конкретных условий.

Коэффициенты поправки применяют для разных ситуаций:

• При высоте потолков 3,5 м коэффициент 1,15
• Для угловых комнат коэффициент 1,2
• При наличии балконной двери коэффициент 1,3
• Для первого и последнего этажей коэффициент 1,1
• В частных домах коэффициент 1,5

Далее важно учесть теплопотери через ограждающие конструкции. Обычное окно размером 1,5×1,5 м увеличивает теплопотери на 100-150 Вт. Неутепленная наружная стена площадью 10 м² добавляет 200-300 Вт к расчетной мощности. Входная дверь требует дополнительных 150-200 Вт.

Практический пример расчета для угловой комнаты 18 м² с двумя окнами на первом этаже многоэтажного дома: базовая мощность 18×100 = 1800 Вт, с поправками 1800×1,2×1,1 = 2376 Вт, плюс теплопотери через окна 2×150 = 300 Вт. Итого потребуется радиатор мощностью 2700 Вт.

Выбор размера и количества секций

Стандартные биметаллические радиаторы выпускают с межосевым расстоянием 200, 350 и 500 мм. Модели высотой 245 мм (межосевое 200 мм) имеют теплоотдачу 100-120 Вт на секцию, высотой 395 мм (межосевое 350 мм) – 140-160 Вт, высотой 545 мм (межосевое 500 мм) – 180-200 Вт на секцию.

Следующим шагом определяют количество секций делением расчетной мощности на теплоотдачу одной секции. Для мощности 2700 Вт при использовании секций по 150 Вт потребуется 2700÷150 = 18 секций. Такое количество лучше разделить на два радиатора по 9 секций для равномерного прогрева помещения.

Особенности размещения зависят от доступного пространства под окном. При ширине подоконника менее 80 см используют радиаторы высотой до 395 мм. Для узких простенков между окнами подходят высокие модели 500 мм с меньшим количеством секций. Расстояние от пола должно составлять 10-12 см, от подоконника – 8-10 см.

Затем учитывают планировку нестандартных помещений. В длинных узких комнатах устанавливают несколько небольших радиаторов вместо одного большого. В помещениях с панорамными окнами радиаторы размещают по всей длине остекления. Для ванных комнат и кухонь выбирают компактные модели с повышенной теплоотдачей на секцию.

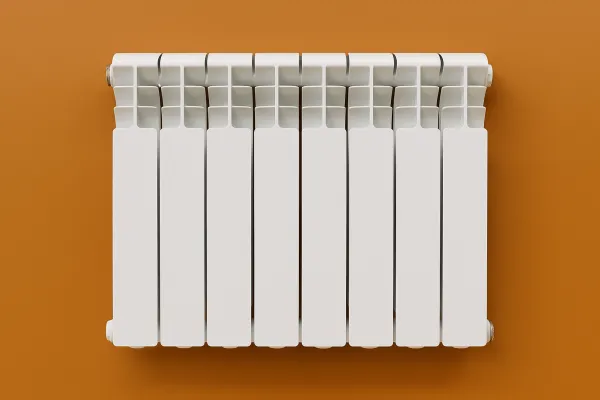

Технические характеристики при выборе

1. Рабочее давление качественных биметаллических радиаторов составляет 16-20 атмосфер, максимальное испытательное – 24-30 атмосфер. Для централизованного отопления достаточно рабочего давления 16 атм, для автономных систем с циркуляционным насосом – 10-12 атм. Модели с давлением менее 16 атм для многоэтажных домов не подходят.
2. Теплоотдача одной секции зависит от размера и качества изготовления. Секции высотой 395 мм имеют теплоотдачу 140-180 Вт при температурном режиме 70/55/20°C. Более качественные модели с развитым оребрением достигают 180-200 Вт на секцию при тех же габаритах. При выборе ориентируются на паспортные данные производителя.
3. После этого оценивают объем теплоносителя в секции, который влияет на инерционность системы и расход антифриза. Секция биметаллического радиатора содержит 0,15-0,25 л теплоносителя против 1,5-2 л в чугунной секции. Это обеспечивает быстрый прогрев и экономию на антифризе в автономных системах.
4. Межосевое расстояние должно соответствовать существующей разводке труб. Стандартные размеры 200, 350 и 500 мм позволяют заменить большинство старых радиаторов без переделки подводки. Монтажные размеры секции составляют: ширина 78-82 мм, глубина 75-85 мм. Эти параметры важны для расчета места установки и выбора кронштейнов.

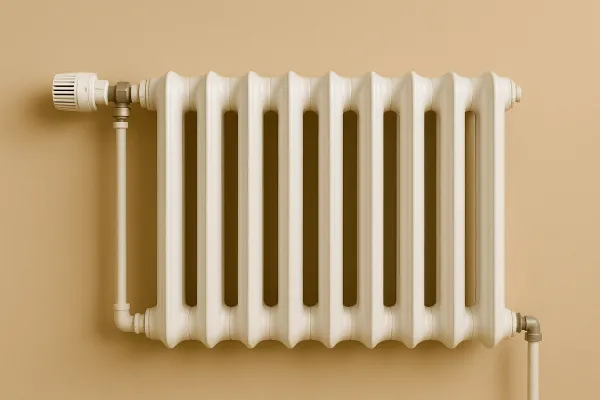

Совместимость с системой отопления

Централизованное отопление требует радиаторов с рабочим давлением не менее 16 атмосфер и стойкостью к агрессивному теплоносителю. pH теплоносителя в городских сетях может достигать 8,5-9,5 единиц при норме 7-8,5. Биметаллические радиаторы выдерживают такие условия благодаря стальному сердечнику с антикоррозионным покрытием.

Для автономных систем подходят модели с рабочим давлением 10-12 атмосфер. В частных домах температура теплоносителя не превышает 70-80°C против 95-110°C в централизованных сетях. Это позволяет использовать более легкие модели с тонким стальным сердечником толщиной 1,2-1,5 мм вместо стандартных 2-2,5 мм.

Следующим моментом является совместимость с разными типами теплоносителей. Для водяных систем подходят любые биметаллические радиаторы. При использовании антифриза на основе этиленгликоля требуются модели с усиленными прокладками из EPDM-резины. Пропиленгликолевые антифризы менее агрессивны и совместимы со стандартными уплотнениями.

Температурный режим влияет на выбор модели и расчет теплоотдачи. Стандартная теплоотдача указывается для режима 90/70/20°C (подача/обратка/помещение). При режиме 70/55/20°C теплоотдача снижается на 15-20%. Низкотемпературные системы с режимом 50/40/20°C требуют увеличения количества секций на 40-50%.

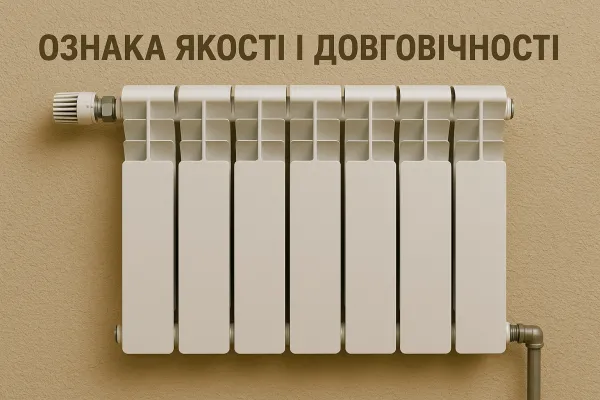

Критерии качества и долговечности

Толщина стального сердечника определяет надежность и срок службы радиатора. Качественные модели имеют толщину стенок 2-2,5 мм, бюджетные – 1,2-1,5 мм. Толщина стенок влияет на рабочее давление: при 2 мм сердечник выдерживает 20-25 атм, при 1,5 мм – 12-16 атм. Проверить толщину можно по весу секции: качественная секция высотой 395 мм весит 1,8-2,2 кг.

Качество алюминиевого корпуса влияет на теплоотдачу и внешний вид. Хорошие радиаторы изготавливают из алюминиевого сплава АД31 с добавлением кремния для прочности. Толщина стенок алюминиевого корпуса составляет 1,5-2 мм. Поверхность должна быть ровной, без раковин и наплывов, с равномерным порошковым покрытием.

Далее оценивают методы защиты от коррозии. Внутренние поверхности стального сердечника покрывают полимерными составами или цинком. Полимерное покрытие более эффективно – срок службы увеличивается до 25-30 лет против 15-20 лет при цинковании. Алюминиевые части защищены естественной оксидной пленкой и не требуют дополнительной обработки.

Гарантийные обязательства производителей варьируются от 5 до 25 лет. Гарантия 10-15 лет указывает на среднее качество, 20-25 лет – на премиальные модели. Важна не только длительность гарантии, но и наличие сервисных центров. Европейские производители обычно дают гарантию 20-25 лет, азиатские – 10-15 лет.

Практические рекомендации по установке

Место установки радиатора влияет на эффективность отопления. Оптимальное размещение – под окном по центру проема. Радиатор должен перекрывать 50-75% ширины окна для создания тепловой завесы. При ширине окна 1,5 м устанавливают радиатор длиной 0,8-1,1 м. Расстояние от пола 10-12 см, от подоконника 8-10 см, от стены 3-5 см.

К подводящим трубам предъявляют особые требования. Диаметр подводки для радиаторов мощностью до 2000 Вт составляет ½ дюйма (15 мм), свыше 2000 Вт – ¾ дюйма (20 мм). Подводка снизу эффективнее боковой на 5-7%, но сложнее в монтаже. При боковом подключении горячая вода подается сверху, обратка отводится снизу с противоположной стороны.

Затем подбирают необходимые комплектующие для монтажа:

• Кронштейны для крепления к стене (2-3 точки на 6-8 секций)
• Запорно-регулирующая арматура (краны, терморегуляторы)
• Воздухоотводчик для удаления воздушных пробок
• Заглушки для неиспользуемых отверстий
• Прокладки и фитинги для соединений

Особенности подключения зависят от типа системы. В однотрубных системах требуется байпас для обеспечения циркуляции при отключенном радиаторе. В двухтрубных системах каждый радиатор подключается независимо. При использовании терморегуляторов устанавливают предварительную настройку на проектную температуру.
